蛙式力驱动底盘集成结构设计方案

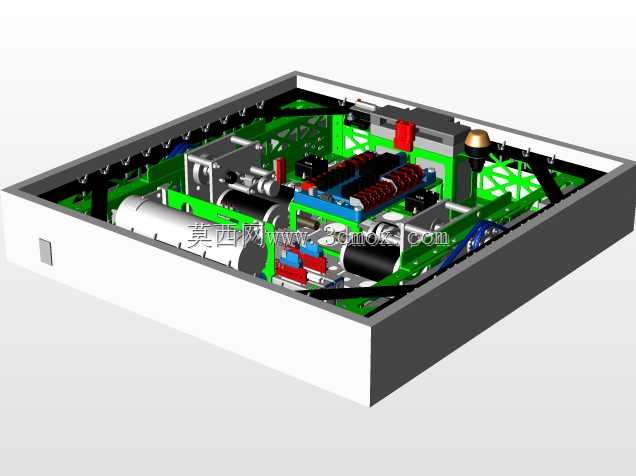

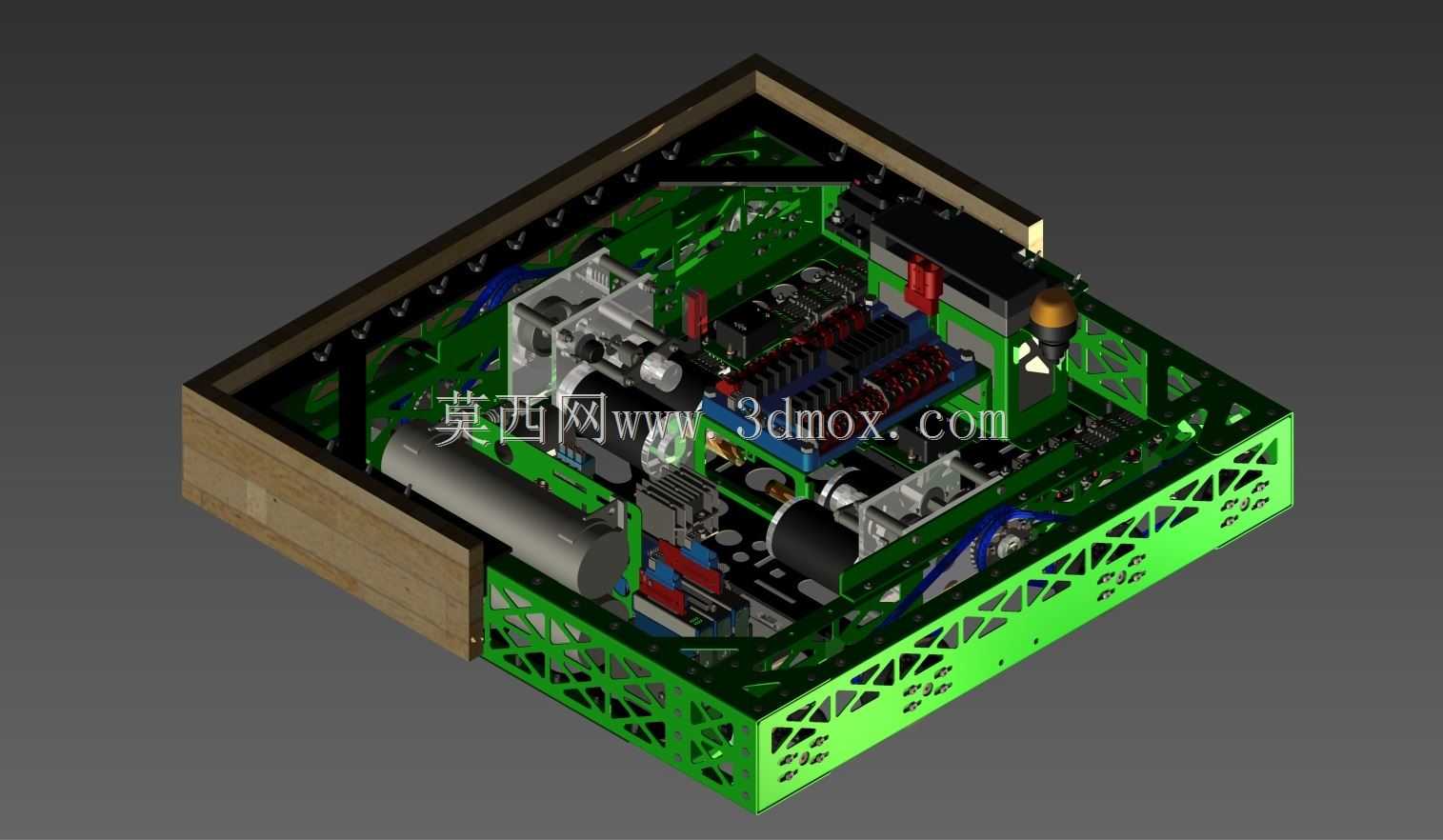

该蛙式力驱动底盘的结构设计，核心围绕狭小作业空间内的高牵引力输出需求展开，整体采用箱式承载框架作为安装基体，所有动力、传动、执行元件均内嵌于框架内部，既可以降低整机重心提升行走稳定性，也能通过框架侧壁形成对内部元件的物理防护，避免作业过程中飞溅的碎屑、杂物磕碰精密传动部件。从安装边界来看，整体框架采用方形封闭式结构，侧壁预留统一规格的安装螺孔阵列，可根据不同作业场景加装作业执行端、传感检测模块或者外围防护盖板，框架底部预留行走轮系的安装位，轮系的安装基准面与框架底面保持严格的平行度公差，避免行走过程中出现偏磨、跑偏的问题。内部动力单元采用分区域布局的设计思路，大尺寸动力输出元件布置在框架两侧的低位区域，既可以平衡整机重量分布，也能预留出中部空间布置传动衔接组件与控制元件，不同功能的管线沿框架内侧的走线槽排布，通过理线夹固定，避免传动部件运动过程中剐蹭管线造成损坏。传动链路的设计充分考虑蛙式施力的特性，动力输出端通过减速组件衔接传动副，可将动力均匀传递至各个行走执行端，保证施力过程中各点输出力的一致性，避免单侧受力过大导致的结构变形或者行走卡滞。这类驱动底盘可适配多种特种作业场景，比如狭小空间内的巡检作业、重载物料的短途转运、特殊地形的勘探行走等，相比常规轮式底盘，蛙式力驱动的结构可以在不增加整机外形尺寸的前提下，获得更大的接地牵引力，面对不平整的作业面时也能保持稳定的动力输出，不会因为局部悬空导致动力流失。在结构细节设计上，所有承重连接部位均设置加强筋结构，关键传动部件的安装位预留调整间隙，可在装配过程中微调传动副的啮合间隙，降低运行过程中的振动与噪音，框架顶部预留的安装接口可直接对接上部作业模块，不需要额外加工转接板，能有效缩短整机的装配周期。内部元件的排布充分考虑后期维护的便利性，易损耗的传动、过滤元件均布置在靠近框架检修口的位置，不需要完全拆解整机即可完成元件的更换与保养，控制模块集中布置在框架上部的独立隔舱内，与动力传动区域形成物理分隔，避免传动区域的油污、振动影响控制元件的运行稳定性。
