垂直升降式竞技对抗机器人结构设计

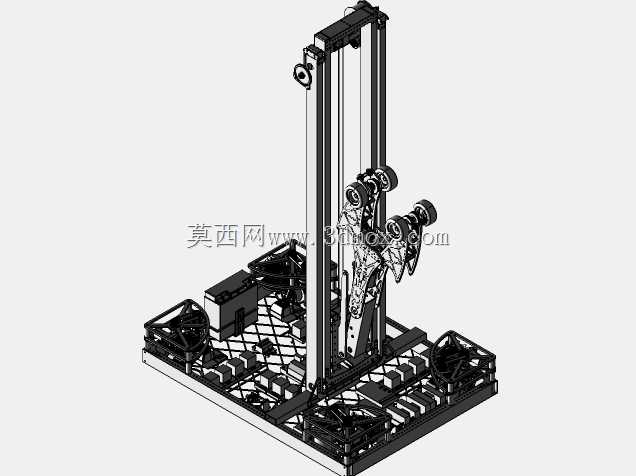

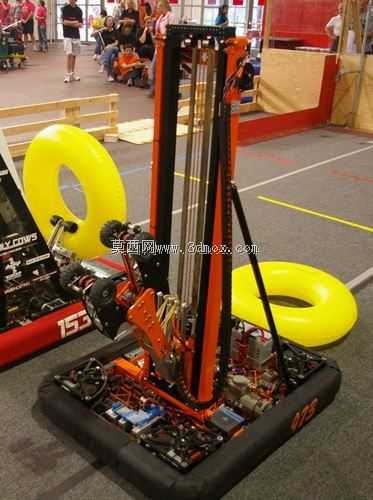

这款垂直升降结构的竞技类机器人，主要面向青少年机器人对抗赛事、高校工程实践实训场景设计，整体采用框架式立式布局，底部为镂空网格状承载底盘，四角预留动力轮组安装位，可根据赛事规则适配不同直径的麦克纳姆轮或全向轮，底盘内部预留了电池仓、主控板安装槽、驱动模块固定位，所有走线槽沿底盘加强筋排布，避免运动过程中线路剐蹭或被对抗器械损伤。中部的垂直升降立柱采用双铝型材并行导向结构，搭配同步带传动实现升降滑台的上下位移，滑台末端搭载双组旋转对抗执行机构，可实现水平方向的角度调整与击打动作，执行机构的转轴处预留了快拆接口，可根据不同赛事的重量限制、对抗规则快速更换不同材质、不同长度的击打臂。设计过程中优先考虑了整机的重心控制，将重量较大的电池、驱动模块全部布置在底盘下层区域，升降立柱的安装位置向底盘中心偏移12mm，避免升降滑台抬升至最高位置时整机出现前倾侧翻的问题，底盘边缘设置了可调节的配重块安装槽，可根据搭载的执行机构重量灵活调整配重量，保证不同工况下的整机稳定性。整机的安装边界控制在长宽450mm*400mm范围内，升降滑台降至最低位置时整机高度为620mm，抬升至最高行程时整体高度可达1100mm，完全符合多数主流竞技机器人赛事的尺寸限制要求。结构设计上大量采用标准件连接，铝型材与板材之间通过T型螺栓、角码固定，无需定制复杂的连接铸件，后期维护更换配件的成本更低，升降传动部位设置了可拆卸的防护盖板，可快速拆开检查同步带张紧度、清理传动部位卡入的杂物，执行机构的驱动电机采用内嵌式安装，外部设置防撞护板，避免对抗过程中直接受到冲击损坏。底盘的镂空网格结构一方面降低了整机自重，另一方面可在对抗过程中卸掉部分侧向冲击力，避免硬连接部位受冲击变形，所有外露的线缆都设置了波纹护套管防护，走线位置避开所有运动部件的行程范围，从结构层面减少运动干涉、线路磨损的问题。
