13针5mm间距蓝色接线端子排结构设计

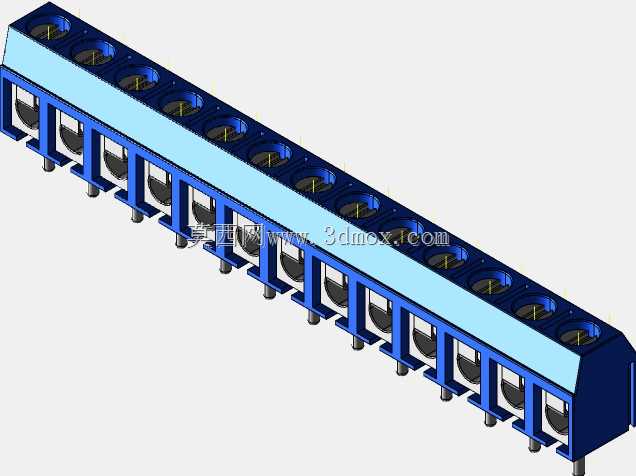

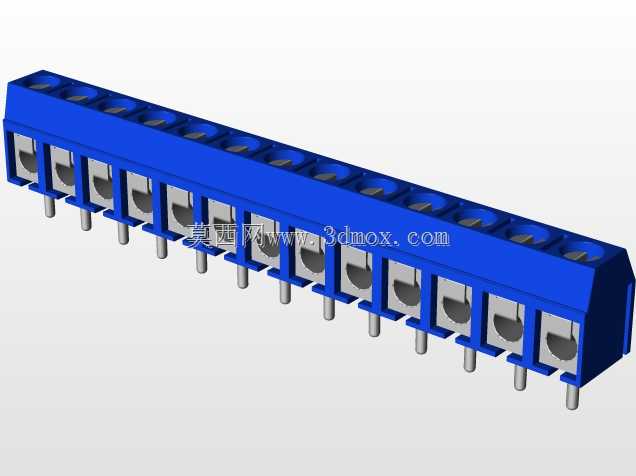

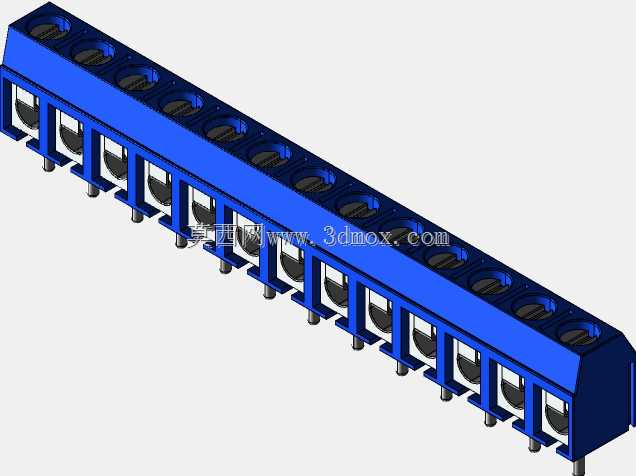

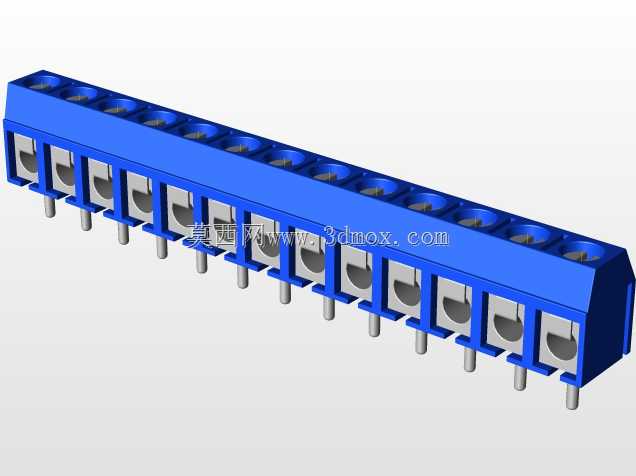

这款接线端子排是电气柜内部布线、工控设备板卡接线场景里的常用连接件，日常做设备电控设计时，这类直插式接线端子是板载接线的首选方案之一，能省去导线直接焊接在PCB上的繁琐工序，后期设备维护换线也不需要反复拆焊板卡，大幅降低现场运维的操作难度。从结构设计来看，整体采用蓝色绝缘阻燃壳体，每一个接线位都对应独立的金属压线弹片与直插焊针，13个接线位沿长度方向等距排布，相邻接线位中心间距为5mm，这个间距规格刚好适配常规低压电控场景的安全爬电距离要求，不会因为间距过小引发相邻线路的拉弧短路问题。整体外形总长65mm，宽度方向尺寸为7.6mm，安装后突出板面的高度为10mm，安装时只需要将底部的焊针对准PCB上对应位置的安装孔过波峰焊即可完成固定，不需要额外的卡扣或者螺丝辅助固定，焊针长度经过适配常规1.6mm厚度PCB的设计，过炉后焊锡浸润高度刚好能满足电气连接强度要求，不会出现焊针过短虚焊、过长顶到板面对层走线的问题。压线结构采用螺丝下压式设计，接线时只需要将剥好绝缘皮的导线插入接线孔，拧紧顶部的压线螺丝就能带动内部金属弹片压紧导线线芯，这种结构能兼容0.5-2.5平方毫米的多股软线与单股硬线，压紧后的拉脱力能满足行业常规的接线强度要求，不会因为设备运行中的振动出现导线松脱的情况。绝缘壳体的边缘做了圆角过渡处理，生产组装时不会划伤操作人员的手部，相邻接线位之间有独立的绝缘隔筋，哪怕是接线时导线铜丝有少量外露，也不会碰到相邻接线位造成短路。在实际选型应用中，这类端子排常被用在小型PLC扩展板、开关电源接线端、小型工控驱动板的对外接线位置，相比焊接式接线，它的接线效率能提升60%以上，后期如果某一回路需要更换导线，只需要松开对应位置的压线螺丝就能操作，不会影响其他回路的正常接线状态。建模过程中对每一个压线弹片的活动行程都做了干涉检查，确保螺丝拧到最大压紧位置时，弹片不会触碰到壳体底部造成结构卡滞，焊针的位置度公差控制在0.1mm以内，能适配量产时PCB钢网的开孔公差，不会出现插装时焊针对不准孔位的问题。壳体侧面的导向槽设计，能让多组同规格端子排并排拼接安装时保持对齐，不会出现高低错位影响外观与接线操作的情况。
