迪斯科物料打散输送机架结构设计

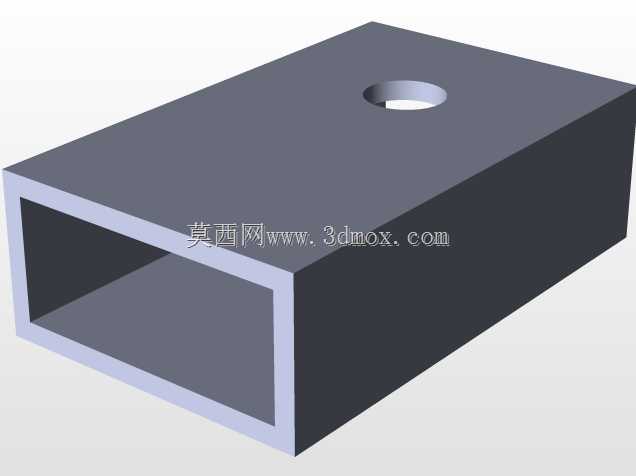

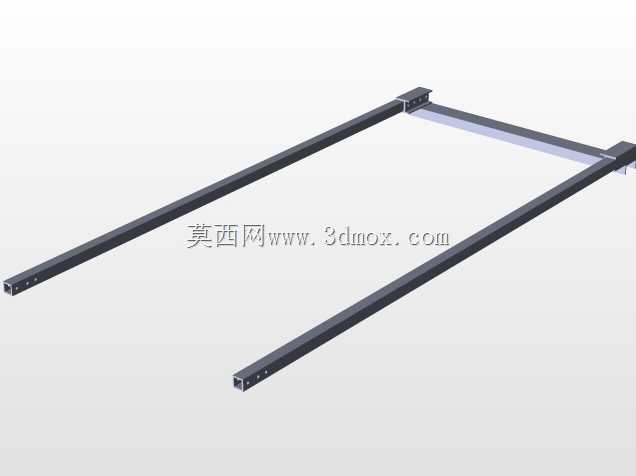

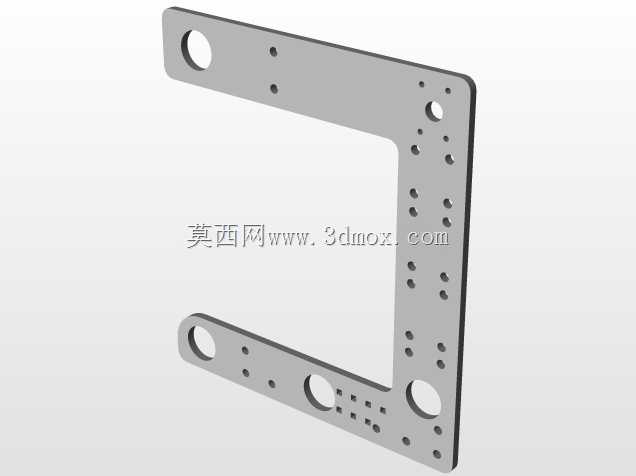

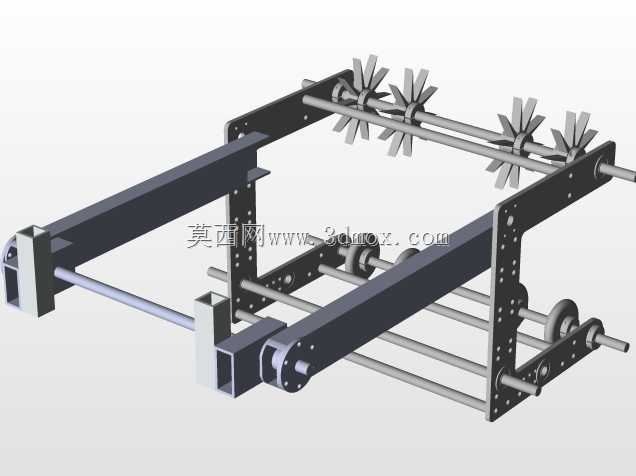

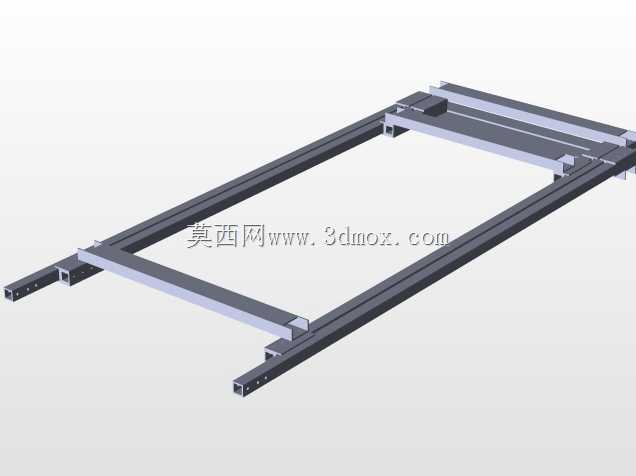

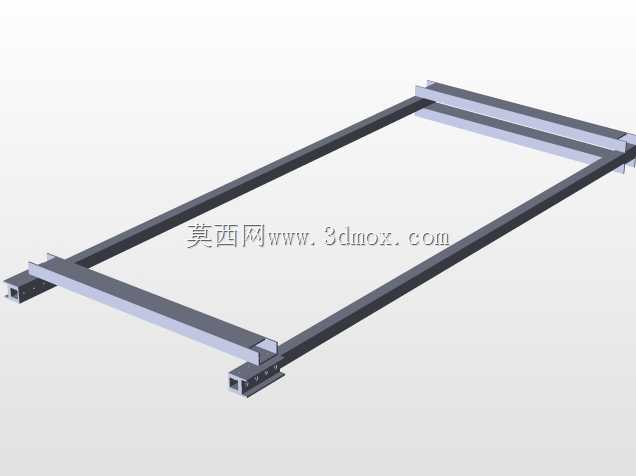

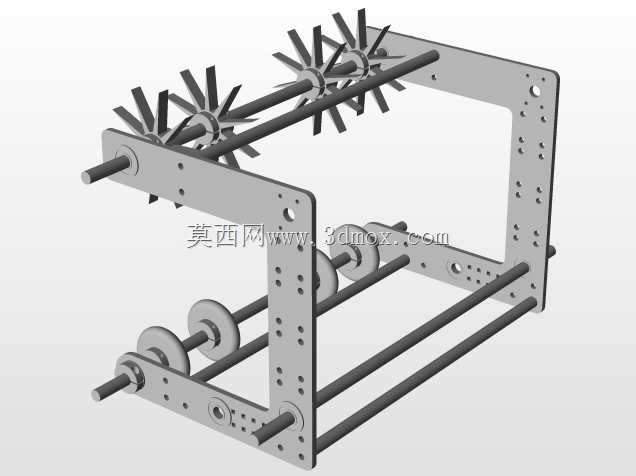

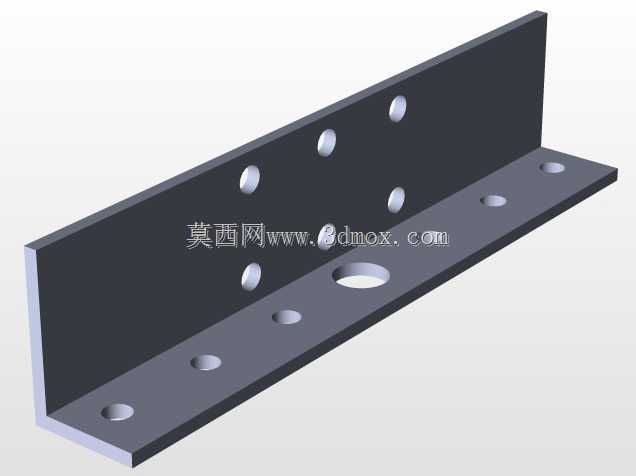

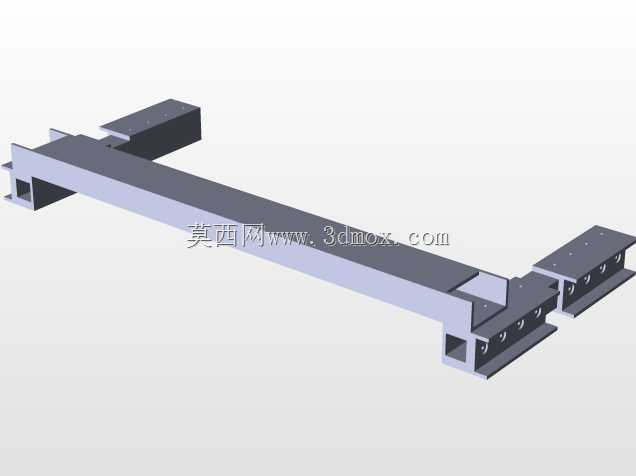

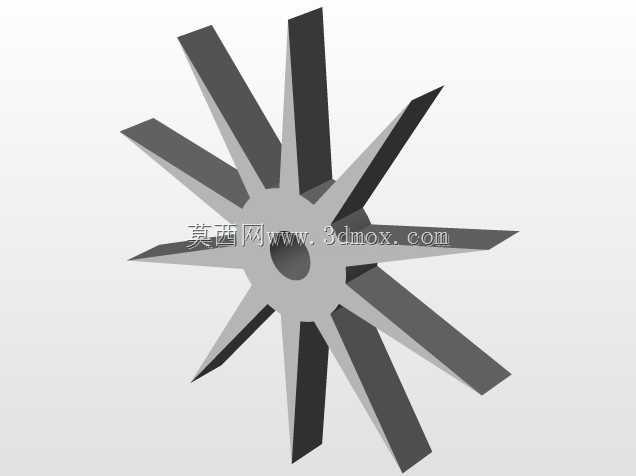

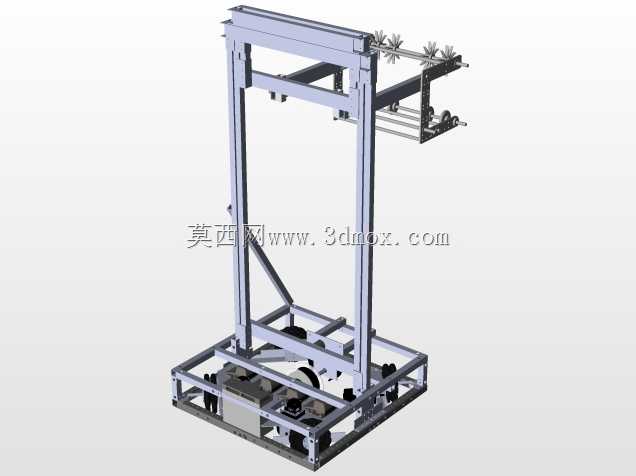

该结构主要应用于散状物料预处理输送工位，常见于农业收获后处理、轻工散料分拣、建材原料初加工等场景，核心作用是在物料输送过程中完成结块物料的打散、均匀铺料，避免后续工序因物料结团出现卡料、布料不均的问题。从结构组成来看，主体采用矩形型钢搭建双侧主梁框架，主梁上预留阵列式安装孔位，可根据实际输送线的高度差、安装倾角调整辊轴组件的固定位置，适配不同现场的安装边界条件。上方打散辊轴采用星型放射状桨叶布局，相邻桨叶在轴向呈错位排布，当辊轴转动时，桨叶会持续切入料层，将结块的物料逐步打散，同时不会对完整颗粒物料造成过度破碎，打散后的物料直接落在下方平行排布的承托辊组上，依靠辊组的转动完成平稳输送。设计过程中优先考虑了安装维护的便捷性，所有辊轴组件均采用端板螺栓固定方式，无需整体拆解框架即可完成单个辊轴、桨叶的更换，双侧主梁的外侧预留了驱动组件的安装位，可根据现场动力布局选择单侧或双侧驱动布置，适配不同功率的减速驱动单元。框架底部设置有定位连接块，可直接与现有输送线的支架进行螺栓固定，无需额外焊接转接件，整体框架的横向宽度、纵向长度可根据实际处理的物料流量进行同比例缩放，打散桨叶的数量、间距也可根据物料的结块特性调整，比如处理易结团的黏性物料时可加密桨叶排布，处理流动性好的散粒物料时可适当减少桨叶数量降低运行阻力。承托辊组采用等间距平行布置，辊轴两端采用带座轴承固定，运行过程中转动阻力小，可有效降低驱动功耗，框架的侧边设置有挡料板安装位，可根据需要加装挡料结构避免物料从侧边撒落。整体结构没有冗余的复杂构件，所有受力部位均做了加厚处理，长期运行过程中不易出现框架变形、辊轴偏移的问题，能够适应长时间连续作业的工况要求，安装时仅需要保证框架整体的水平度、辊轴之间的平行度即可投入使用，调试过程中可通过调整打散辊的转速匹配不同的输送速度，保证打散效果与输送效率的匹配。
