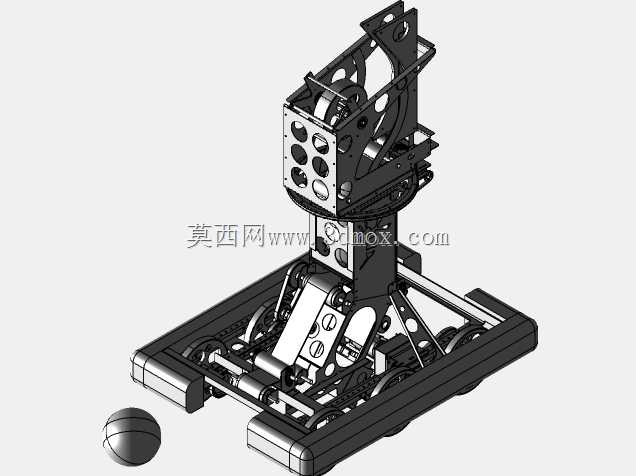

轮式球类竞技机器人机械结构设计

该轮式竞技机器人主要面向青少年机器人竞赛、高校工程实践实训场景，可完成球类拾取、投射、场地自主移动、对抗攻防等核心任务，整体结构围绕赛事规则约束做了针对性的轻量化与强度平衡设计。底盘部分采用四轮差速驱动布局，轮组选用大摩擦系数的橡胶包覆轮，适配竞赛场地的平整哑光地面，轮系安装位预留了减震衬套的装配间隙，可抵消急停、转向、碰撞带来的结构冲击，底盘框架采用镂空式钣金折弯拼接结构，在保证整体抗弯刚度的前提下尽可能降低自重，框架底部预留了电池、主控板、驱动模块的安装螺孔，所有电气元件的安装面都做了绝缘衬垫的避让槽，避免金属框架与电路引脚短接。上部云台机构采用双轴回转设计，水平回转支承安装在底盘中心的加强凸台上，可实现360度无死角水平转向，俯仰轴通过双侧轴承座支撑在回转支架上，俯仰角度范围覆盖-15度到45度，可满足不同距离的球类投射角度需求，云台前端的投射机构采用摩擦轮加速结构，两侧摩擦轮的安装座预留了张紧调节腰型孔，可根据不同材质、直径的比赛用球调整轮间距，保证出球速度与方向的稳定性。整体结构的安装边界控制在长宽380mm*380mm、高度420mm范围内，完全符合常规球类机器人竞赛的尺寸检录要求，所有外露的运动部件都做了圆角倒角处理，避免对抗过程中刮擦对方设备或场地设施。结构设计过程中优先采用标准件连接，所有拼接位置都设计了定位止口，降低装配过程中的对位难度，同时方便赛后拆解维护、更换易损部件，云台的走线通过中心回转处的过线孔布置，避免回转过程中线缆拉扯断裂，底盘前部预留了球类拾取导板的安装位，可根据不同赛事的球型规格快速更换拾取组件，无需改动主体安装结构。整体承重分布经过重心配平，静态下重心落在底盘几何中心偏前15mm位置，保证急加速、急停过程中不会出现翘头、侧翻问题，轮系的接地比压经过核算，不会在常规竞赛场地上留下压痕或造成场地损伤。
