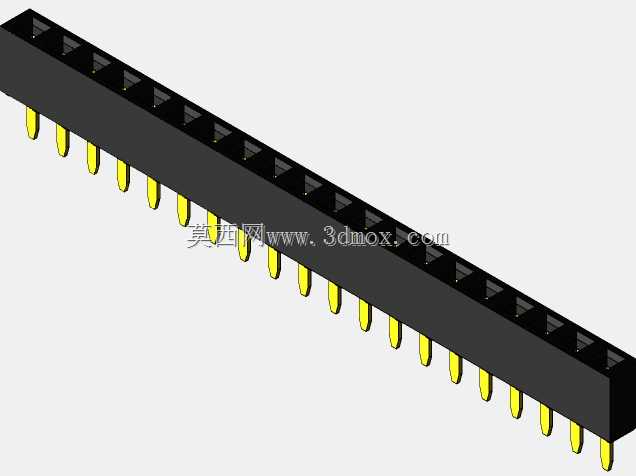

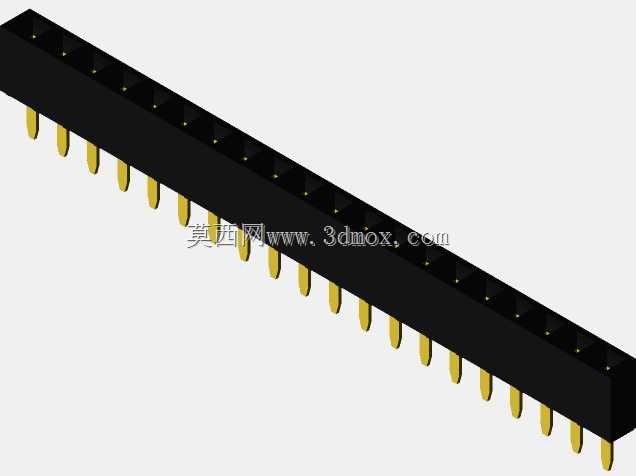

20针内螺纹直插排母连接器结构设计

在工控板卡、测试治具、消费电子主板的板间连接场景里，直插式排母是承担信号与小电流传输的核心接插件，这款20针内螺纹排母针对需要额外锁附固定的连接场景做了结构优化，区别于常规无锁附结构的排母，其塑胶主体内部集成内螺纹嵌件，可配合螺丝实现排母与对接端的刚性锁合，避免设备在振动工况下出现接插件松脱、接触不良的问题。从安装边界来看，这款排母采用2.54mm标准节距设计，整体长度51.3mm，主体宽度2.5mm，塑胶主体高度5mm，插针采用THT通孔焊接工艺，插针长度适配常规1.6mm厚度PCB的波峰焊工艺要求，插针伸出塑胶主体底部的长度满足焊盘透锡要求，焊接后焊锡爬升高度可达到行业通用的可靠性标准。设计阶段优先考虑了量产注塑的工艺可行性，塑胶主体的胶位厚度做了均匀化处理，避免注塑过程中出现缩水、缺胶等缺陷，内部的端子容纳槽采用对称式排布，端子插装时可实现无方向防呆，减少产线组装时的错装概率。内螺纹嵌件采用滚花结构设计，嵌件与塑胶主体注塑时结合力更强，多次螺丝锁附后不会出现嵌件松动、脱出的问题，螺纹规格适配常规M2规格的固定螺丝，锁附扭矩控制在0.2N·m即可满足固定要求，不会出现螺纹滑牙、塑胶主体开裂的情况。插针接触端采用镀金处理，接触电阻稳定在毫欧级，可满足低频信号、小电流的长期稳定传输，插针与塑胶主体之间采用过盈压装配合，压装力控制在行业标准范围内，既保证插针不会在插拔过程中出现退针问题，也不会因为压装力过大导致塑胶主体出现微裂纹。在实际选型应用中，这款排母可直接替换同节距同针数的常规直插排母，安装孔位与常规排母完全兼容，不需要额外修改PCB Layout，仅需要在对接端预留对应的螺丝过孔即可实现锁附固定，特别适合应用在轨道交通、工业控制、车载电子等存在持续振动的使用场景，相比常规无锁附排母，其连接可靠性提升明显，可有效降低设备后期运维过程中接插件松脱导致的故障概率。建模过程中对塑胶主体的拔模角度做了合理设置，外壁拔模角度1度，内壁端子槽拔模角度0.5度，既满足注塑脱模要求，也不会影响端子的压装精度，插针的同轴度公差控制在0.05mm以内，保证对接公头插入时的顺畅度，插拔力控制在单针0.3-0.5N的区间内，20针整体插拔力处于合理范围，既不会出现插拔过紧导致的装配困难，也不会因为插拔力过小导致接触不可靠。
