十针5mm间距蓝色接线端子结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250829
  • 十针5mm间距蓝色接线端子结构设计
  • 十针5mm间距蓝色接线端子结构设计
  • 十针5mm间距蓝色接线端子结构设计
  • 十针5mm间距蓝色接线端子结构设计

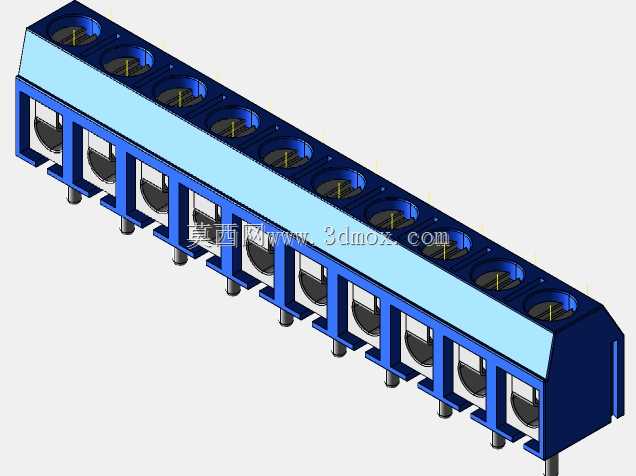

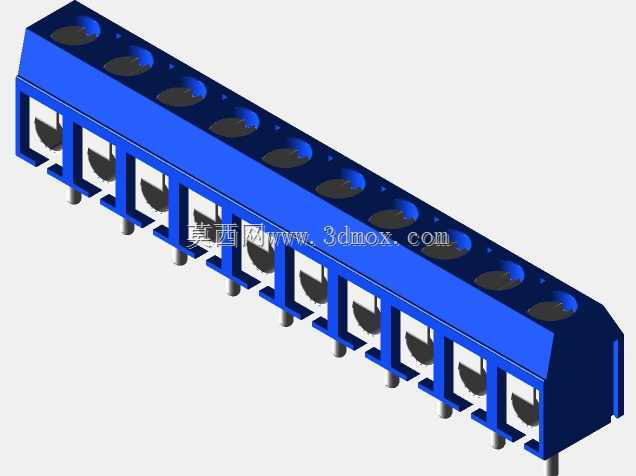

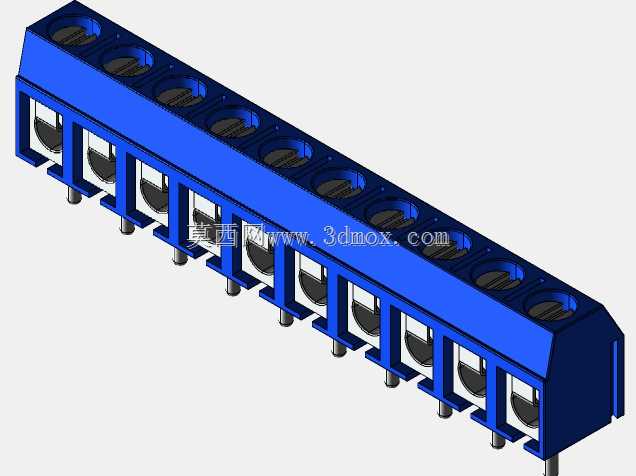

这款贯通式接线端子主要应用在低压电气控制柜、工控设备内部的导线分线连接场景,在PLC控制柜、小型配电模组、自动化设备的信号转接、动力线分接环节都能见到这类端子的身影,相比传统螺丝压接的散端子,这种一体式排装结构能大幅提升柜内布线的规整度,减少单端子零散安装的工时消耗。从结构设计来看,这款端子采用10位一体式绝缘基座,基座选用蓝色阻燃工程塑料材质,表面做了哑光防滑处理,每个接线位都设置了独立的螺丝锁紧腔,相邻接线位之间有绝缘隔筋,能避免接线后导线铜丝外露引发的极间短路问题,隔筋的高度刚好覆盖螺丝锁紧区域的上沿,不会干涉螺丝刀的操作空间。安装方式采用THT通孔焊接设计,底部的焊针长度适配常规1.6mm厚度的PCB板,焊针直径与标准PCB过孔匹配,过波峰焊时能保证焊锡充分浸润,不会出现虚焊、漏焊的问题,焊针的排布间距严格控制在5mm,符合行业通用的接线端子安装孔位规范,能直接适配市面上多数通用端子的PCB封装,不需要重新绘制封装库就能完成板上布局。外形尺寸方面,整排端子总长度为50mm,基座宽度7.6mm,整体安装高度10mm,这个尺寸边界在设计时充分考虑了紧凑型电控设备的内部空间限制,安装后不会和周边的电容、继电器等板载元件产生空间干涉,基座侧面设置了拼接卡槽,多排端子并排安装时可以通过卡槽互相卡合,避免焊接后端子出现歪斜移位的情况。每个接线位的进线口做了喇叭口导向设计,导线插入时不需要刻意对准孔位,能提升现场接线的效率,锁紧螺丝采用防滑脱设计,拧到最大开度时螺丝不会从基座内脱落,避免装配过程中螺丝掉落丢失的问题,螺丝的压接面做了压花处理,锁紧后能增大与导线铜芯的接触面积,降低接触电阻,减少长期通电后的发热问题。在实际选型使用时,这款端子适配线径范围覆盖常规的信号传输线与小功率动力线,能满足多数工控场景下的接线需求,绝缘基座的耐温范围适配常规工业设备的工作环境温度,不会因为设备内部温升出现基座变形、绝缘性能下降的问题。建模过程中对每个接线位的螺丝行程、焊针的位置度、隔筋的厚度都做了参数化约束,修改针位数时只需要调整阵列参数就能快速衍生出不同位数的同系列端子模型,能大幅提升同系列产品的建模效率,模型的安装基准面设置在焊针的底部贴合面,导入PCB装配环境时能直接对齐板面对齐,不需要额外调整装配坐标。
