1206封装贴片电阻三维结构模型

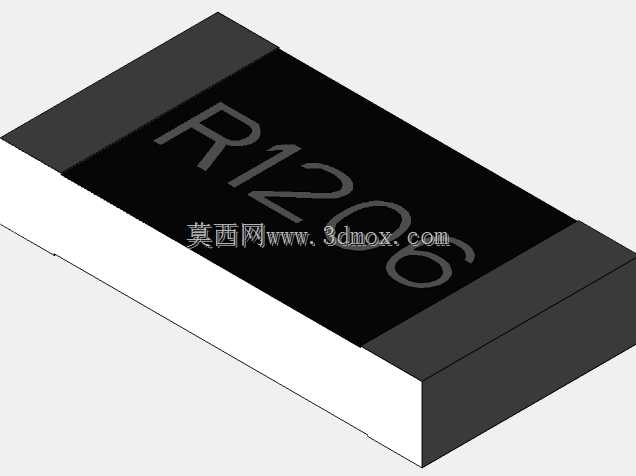

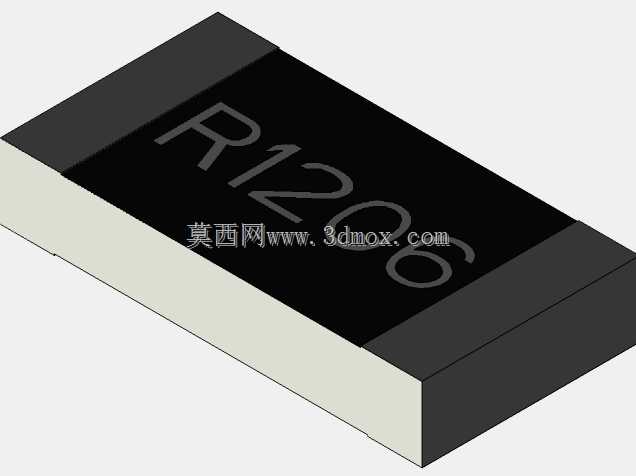

在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作中，1206封装的贴片电阻是应用极为广泛的无源器件，这类元件的三维模型精度直接影响结构干涉检查、装配仿真的最终结果，很多新手工程师在做板级结构验证时，常因为忽略贴片元件的实际高度、焊盘边界尺寸，导致后续SMT贴装时出现元件与外壳、接插件、加固结构件的干涉问题，严重时甚至需要重新改版PCB，拉长整个项目的研发周期。这款1206封装贴片电阻的三维建模，完全参照行业通用的元件实际尺寸参数构建，本体长度3.1mm、宽度1.6mm、整体高度0.55mm，建模过程中特意区分了黑色阻焊标识层、米白色陶瓷基体、两端电极层的不同结构特征，本体表面的丝印标识也做了还原，方便在装配评审时快速识别元件类型。从设计思路上来说，这个模型没有做多余的工艺细节简化，两端的电极端面尺寸严格匹配标准1206焊盘的设计规范，工程师在导入PCB结构文件做装配检查时，可以直接将模型对齐焊盘坐标，快速验证元件与周边结构件的安全距离，尤其是在做紧凑型工控模块、车载电子控制单元的结构设计时，0.55mm的本体高度是非常关键的安装边界参数，很多薄型外壳的内部净空刚好卡在0.6mm左右，如果模型高度存在0.1mm的偏差，就可能导致批量生产时出现外壳顶到元件的质量问题。这类贴片电阻在实际电路中主要承担限流、分压、阻抗匹配的作用，不同功率等级的1206电阻本体尺寸基本一致，仅内部材质存在区别，因此这个三维模型可以覆盖绝大多数常规功率的1206电阻选型场景，不需要针对不同阻值、不同精度的电阻重复建模。在做整机结构的热仿真分析时，这个模型的本体材质参数也可以直接赋予陶瓷属性，配合PCB板的导热参数，就能模拟板卡工作时电阻周边的温度场分布，提前识别高温区域的元件布局风险。对于刚接触表面贴装元件设计的结构工程师来说，对照这个模型也能快速理解SMD元件的安装公差要求，比如元件与板边的距离、元件之间的最小安全间隙、焊盘外延的尺寸预留等实际工程要点，避免在设计中出现不符合SMT贴装工艺要求的结构问题。
