铝塑外壳嵌入式电子控制模组结构设计

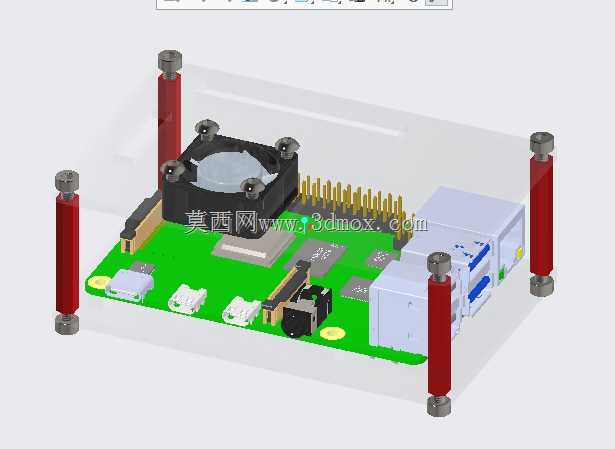

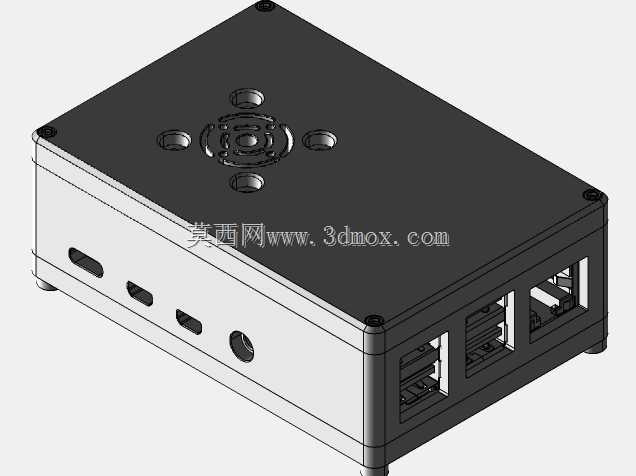

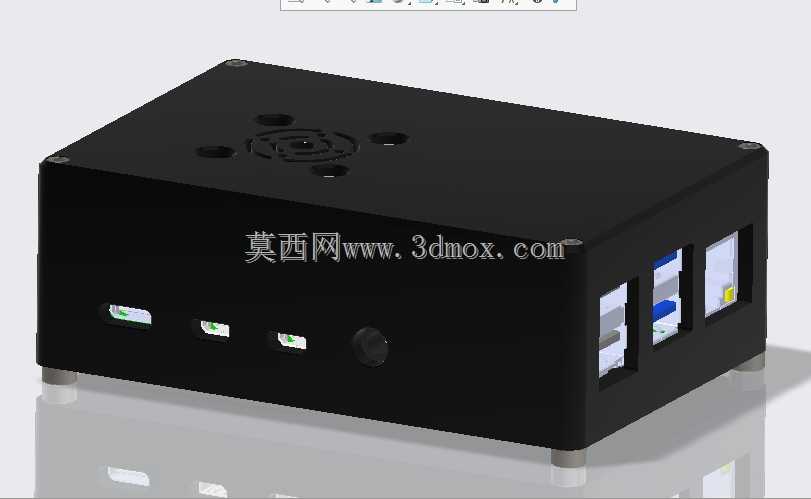

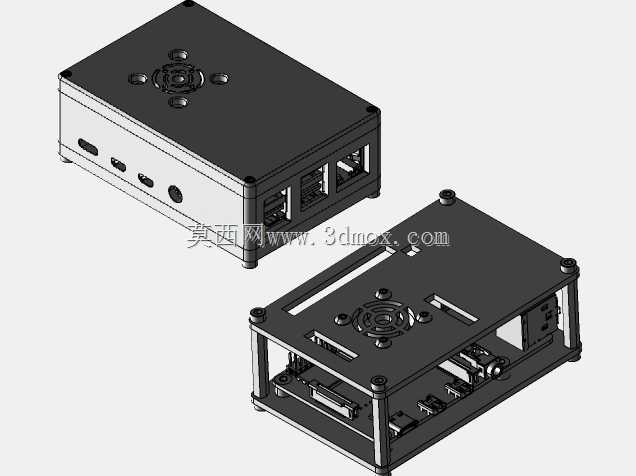

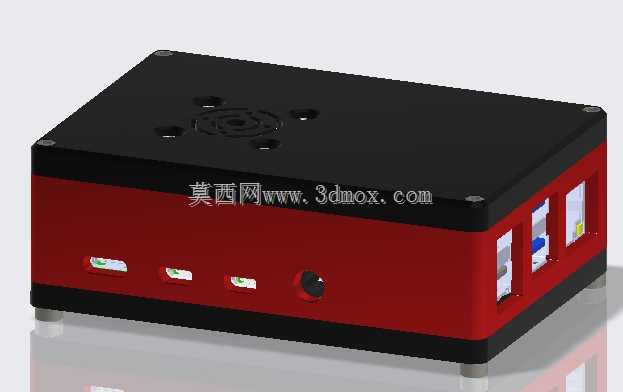

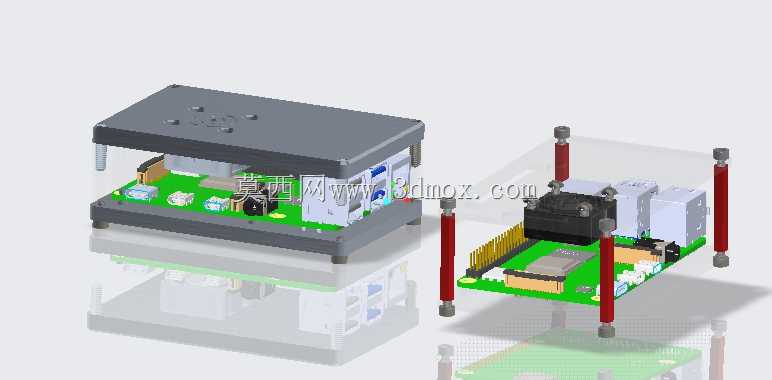

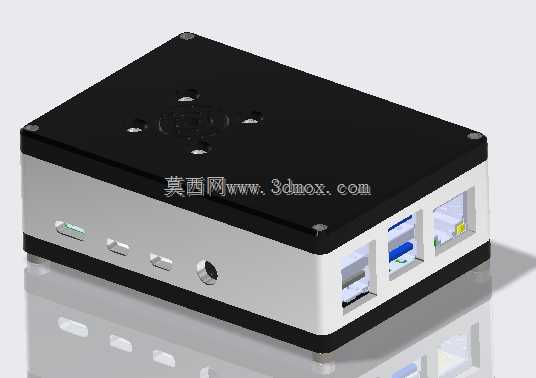

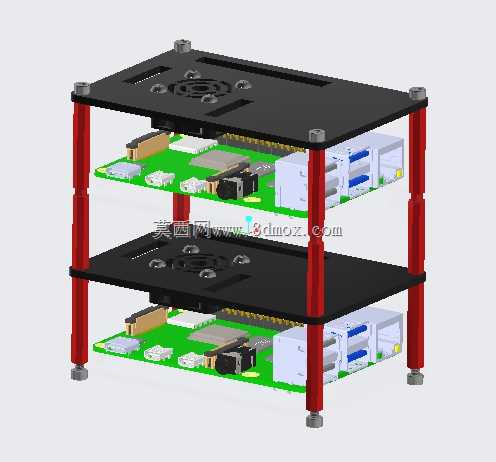

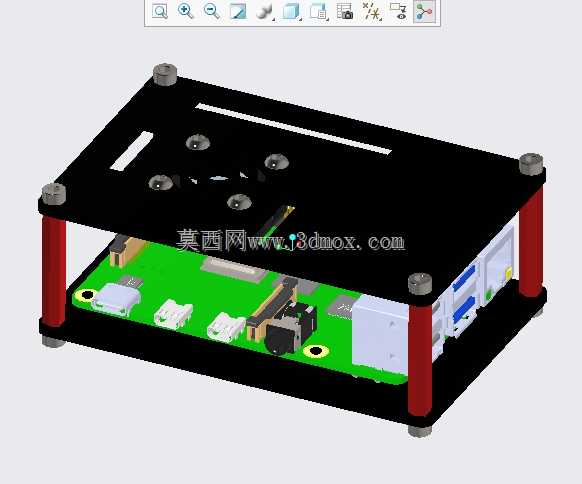

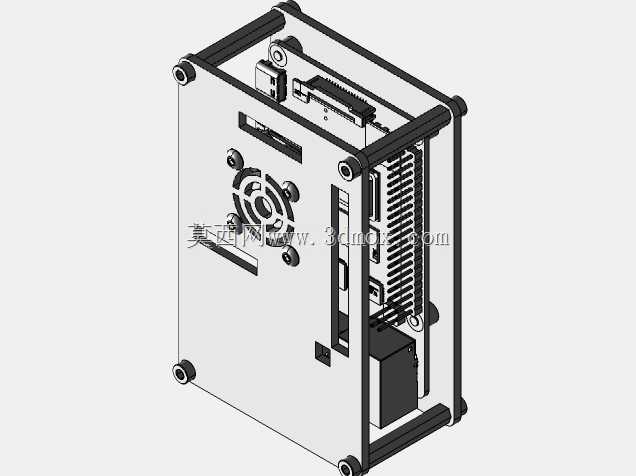

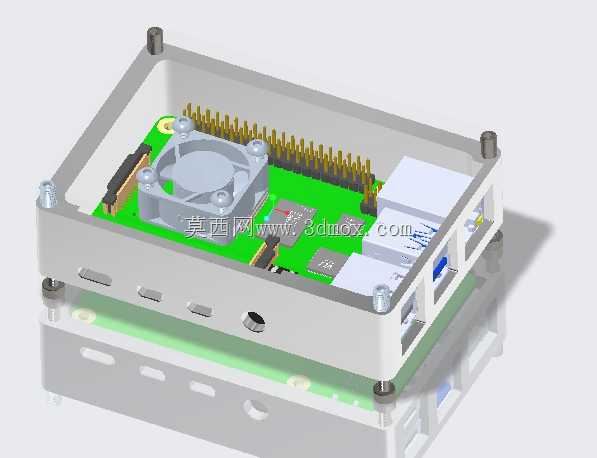

这款铝塑材质的嵌入式控制模组，主要面向工业现场的小型电控单元集成场景，常见于分布式IO采集终端、小型设备的主控模块、工位侧信号转换单元这类安装空间紧凑的应用场合，可直接嵌入设备面板或设备机架的预留安装位，替代传统零散的接线式控制组件，减少现场布线的杂乱问题。从结构设计来看，上下扣合的铝塑壳体兼顾了防护性能与轻量化需求，上壳采用硬质塑材做表面绝缘处理，下壳搭配铝质基底提升散热效率，四角预留的安装孔位可配合减震胶垫直接固定在安装基面，支撑铜柱的长度经过精准核算，既保证PCB板与上下壳体之间留有足够的安全间隙，避免板上元器件与壳体接触造成短路，也预留了板上接插件的插拔操作空间，不会出现安装后接口被壳体遮挡的问题。设计过程中优先考虑了板载元器件的避让需求，针对板上高度较高的继电器、接口端子等元件，在上壳对应位置做了内凹的容腔设计，不需要额外抬高整体壳体高度就能容纳高尺寸元件，有效压缩了模组的整体外形尺寸，适配更多狭小安装空间的需求。壳体侧边预留了标准的接插件开口，安装完成后可直接对外连接通讯线、电源线与信号控制线，不需要额外对壳体进行二次加工。上下壳体的扣合结构采用卡扣加螺丝固定的双重方式，日常维护时拆开卡扣即可快速检查板上元件状态，长期固定时锁紧四角螺丝就能达到IP40左右的防护等级，可适应车间内多粉尘、轻度溅液的使用环境。内部PCB的安装定位柱与壳体一体成型，装配时不需要额外添加定位治具，直接将PCB对准定位柱放置后锁紧铜柱即可完成组装，能有效提升批量装配的效率。铜柱支撑的结构也让PCB背面与下壳铝基底之间留有均匀的空气层，配合铝基底的导热能力，可将板上功率元件产生的热量快速传导出去，避免密闭壳体内热量堆积造成元件工作异常。壳体的外形边缘做了圆角处理，安装操作时不会划伤操作人员手部，表面的哑光处理也能避免工业现场光照下产生反光干扰操作人员查看板上指示灯。
