台式机内置电源金属外壳钣金结构

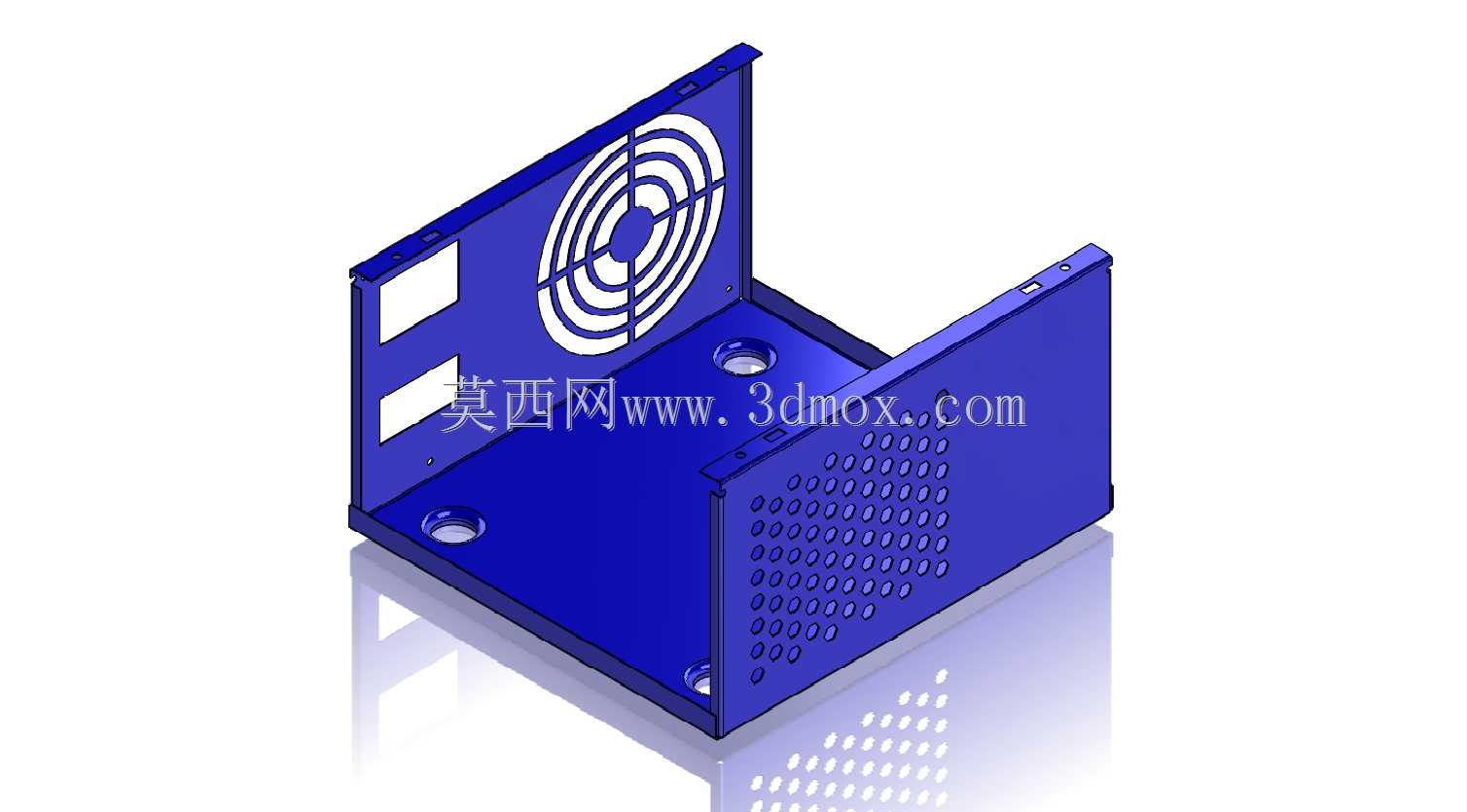

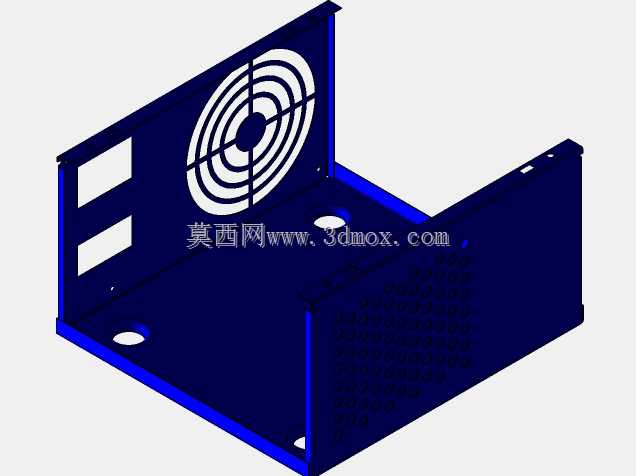

这款台式机内置电源的金属外壳结构，是PC硬件供电单元的核心承载防护部件，日常应用场景覆盖标准ATX台式机箱的电源安装位，承担内部供电电路板、变压器、滤波元件的包裹防护作用，同时兼顾电磁屏蔽、散热导流、整机固定的多重功能。从结构设计逻辑来看，整体采用U型弯折的钣金主体架构，三个相邻立面配合未封闭的装配面，既可以满足内部元器件从开放侧推入组装的工艺需求，也能通过弯折边的结构强度提升整体壳体的抗形变能力，避免运输、安装过程中挤压变形损伤内部电路。壳体立面的开孔设计完全匹配功能需求：带同心圆格栅的侧面对应电源内置散热风扇的出风方向，格栅筋条宽度经过排布优化，既不会过度遮挡风路影响散热效率，也能防止外部线材、异物误触高速旋转的风扇扇叶；布满阵列式小圆孔的另一立面，是电源安装后朝向机箱内部的通风面，阵列孔的孔径、孔距经过排布，在保证通风面积的同时，能有效屏蔽内部电路产生的电磁辐射，减少对机箱内主板、内存等硬件的信号干扰；侧面预留的两个方形开孔，对应电源输出线材的穿出位置，开孔边缘做了折边处理，避免锋利的钣金切口刮伤线材绝缘层造成短路隐患。壳体底部的四个圆形沉孔是核心安装定位结构，沉孔深度与钣金厚度匹配，安装螺丝拧入后不会突出壳体底面，保证电源装入机箱时能与安装位完全贴合，不会出现凸起顶位、安装歪斜的问题；壳体上边缘的小型定位缺口，对应机箱电源位的卡扣结构，安装时可以先卡入定位再拧固定螺丝，降低装机时的对位难度。从安装边界来看，整体外形尺寸匹配标准ATX电源的通用规格，长宽高尺寸符合行业通用的电源安装位公差要求，不需要额外修改机箱结构即可直接适配绝大多数台式机箱的电源仓位；壳体的弯折圆角、边缘折边都做了安全处理，没有裸露的锋利毛边，装配和维修时不会划伤操作人员。结构设计上充分考虑了钣金加工的工艺特性，所有弯折位置的圆角半径都匹配常规钣金折弯设备的加工参数，不需要特殊定制刀具即可完成生产，开孔排布也避开了弯折应力集中区域，避免加工过程中出现板材开裂、形变超差的问题；壳体表面的蓝色涂装是常规的五金喷塑处理，既可以提升金属板材的防锈耐腐蚀能力，也能起到绝缘作用，避免壳体与内部电路接触造成短路风险。
