三孔内螺纹接线连接器结构设计

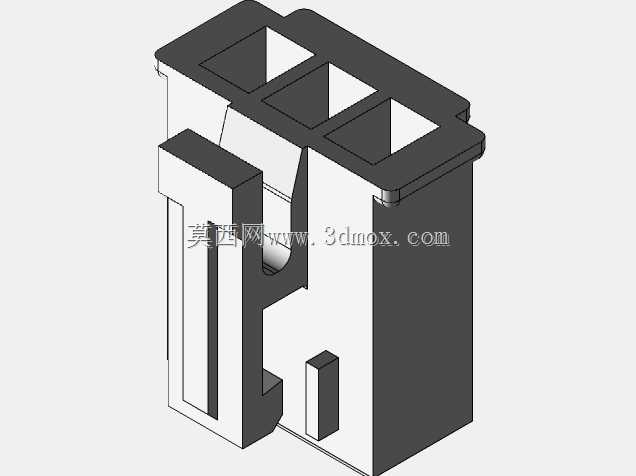

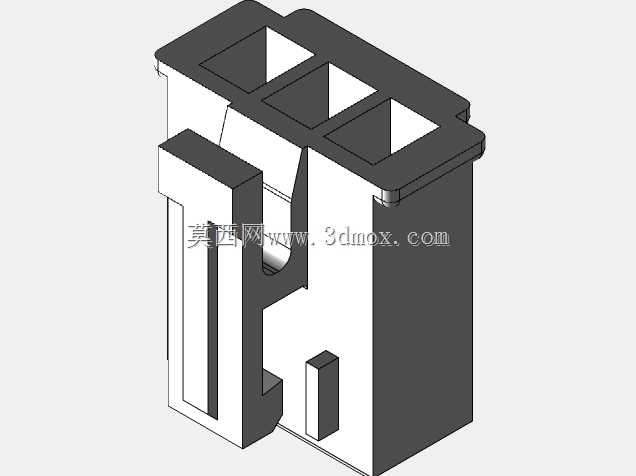

这类三腔内螺纹塑壳连接器，多应用在低压电控柜内部线束对接、小型机电设备的信号与小电流供电回路接驳场景，也常见于自动化设备的传感器分线、小型执行器的接线端，用来替代传统的螺丝压接裸露端子，避免线束拉扯松脱、积灰短路的问题。从结构设计来看，主体采用三腔独立分隔的塑壳结构，每个腔体对应一路接线回路，腔室之间的隔断筋厚度均匀，既可以避免不同回路之间的爬电距离不足，也能在注塑成型时保证熔体填充均衡，减少缩痕与翘曲变形。侧面的卡扣挂台结构，是为了和配套的公端基座实现免螺丝卡接，安装时对准导向槽推入即可听到锁止声响，拆卸时用一字螺丝刀撬动卡扣锁舌就能分离，不需要额外的紧固件，在批量装配的产线上能大幅提升接线效率。外形尺寸上整体宽度4mm、总高10.5mm、长度9.7mm，属于微型接线连接件，安装时需要在面板或基座上预留对应尺寸的卡接槽位，槽位公差建议控制在±0.05mm以内，避免过紧导致装配开裂、过松出现连接晃动。每个接线腔适配2.5mm螺距的内螺纹接线端子，接线时将剥好的线芯插入腔体内的端子孔，拧紧对应规格的螺丝即可完成压接，螺纹的啮合长度经过校核，能保证在常规的接线拧紧力矩下不会滑牙，同时能提供足够的压接力，避免线束受外力拉扯时脱出。设计时还在壳体外侧做了防滑的拔模斜面，既方便注塑时的脱模取件，也能在人工插拔对接时增加手指的摩擦力，不会因为壳体表面过于光滑导致操作滑脱。壳体的边角都做了R0.3的圆角过渡，避免锐边割伤操作人员的手指，也能减少装配过程中对线束外皮的磨损。这类连接器的塑壳材料一般选用阻燃PA66加玻纤改性，具备足够的绝缘性能与结构强度，能在-20℃到85℃的工作环境下保持结构稳定，不会因为设备运行发热出现壳体变形导致的接触不良问题。在做三维建模时，重点要核对三个腔室的同轴度、卡扣的弹性变形量，以及内螺纹嵌件的安装定位尺寸，保证开模后生产的零件和配套公端能顺畅互配，不会出现插接过紧、锁止失效的问题。
