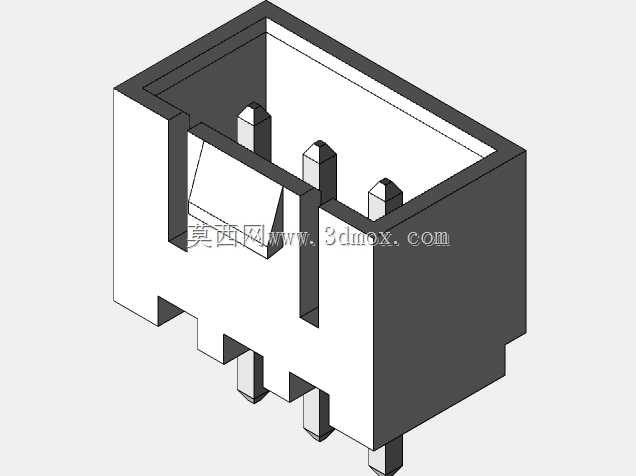

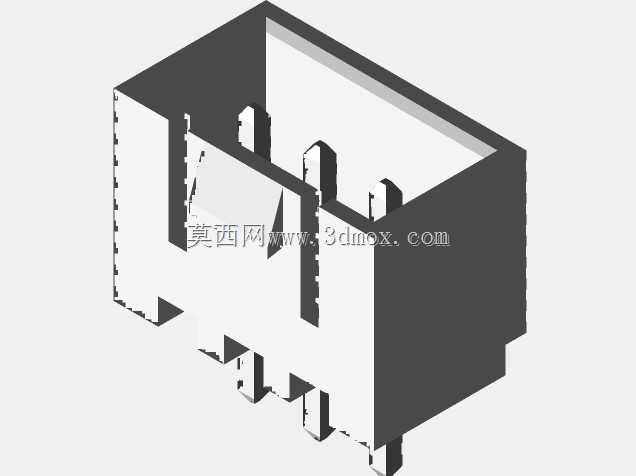

这类板装公接插件多用于工控板卡、小型电源模块、传感信号采集板的板对线连接场景,在消费类电子控制板、小型工业终端设备内部也有大量应用,核心作用是实现PCB板与外部线束的可靠电连接,避免飞线焊接带来的接触不良、维护不便问题。设计时首先要匹配2.5mm的行业通用节距,这个节距是低压信号、小电流传输场景的常用规格,适配市面上绝大多数同规格母座与压接端子,保证互换性。整体外形尺寸控制在长9.9mm、宽5.8mm、高7mm的边界内,这个尺寸是经过多轮板卡布局验证的,在紧凑的板卡空间里不会和周边电容、电阻、芯片等元器件产生干涉,安装时采用THT通孔焊接方式,插脚穿过PCB预留的安装孔后进行波峰焊或者手工焊接,插脚的位置度公差控制在±0.1mm以内,避免插装时出现偏孔、插不进的问题。接插件本体的塑壳采用带卡槽的结构设计,前端的三个定位柱在插合时可以先导入母座的导向槽,抵消插合过程中的偏斜量,内部的端子固定槽做了防脱倒扣设计,压装好的端子插入塑壳后不会因为拉扯线束脱出,塑壳外侧的加强筋结构既可以提升注塑成型时的结构强度,避免插合受力时塑壳开裂,也能在焊接时起到辅助定位的作用,贴板后不会出现歪斜。外螺纹结构的设计是为了适配带锁紧的母座,在有振动的设备使用场景下,插合后通过螺纹锁紧可以避免因为设备振动导致接插件松脱、信号中断,塑壳内部的隔栏结构把三个针脚做了物理隔离,避免相邻针脚之间因为焊锡粘连、积尘导致的短路问题,针脚的伸出长度做了精准控制,穿过PCB后露出的焊脚长度在1.2-1.5mm之间,既保证焊接时焊锡能够充分浸润形成可靠焊点,也不会因为焊脚过长导致和板背面的其他元器件短路。建模过程中对插合面的拔模角度做了1.5°的处理,既满足注塑生产的脱模要求,也不会因为拔模斜度过大导致插合间隙过大、接触松动,塑壳的壁厚均匀控制在1mm左右,避免注塑时出现缩痕、缺胶等成型缺陷,安装边界的尺寸标注完全贴合PCB设计的常用规范,结构工程师在做板卡布局时可以直接调用这个模型,不需要反复核对安装尺寸,能有效缩短板卡设计的周期,减少打样后出现的安装干涉问题。
