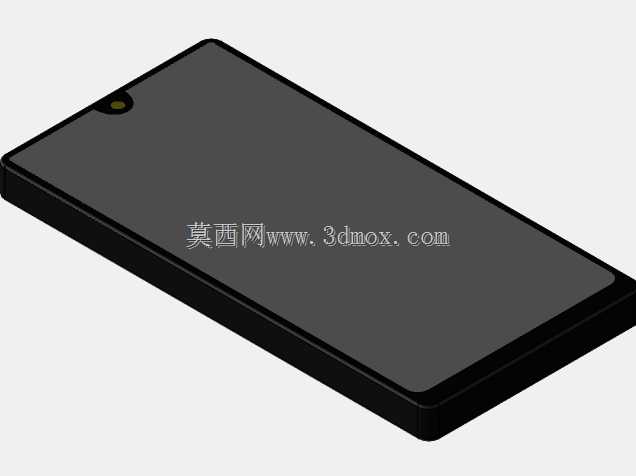

Redmi Note7智能手机外观结构三维数模

这款直板智能手机的三维数模完整还原了消费级移动终端的整机外观结构与装配边界，可直接用于手机配件开发、保护套适配建模、展示场景搭建等实际工程环节。从结构设计逻辑来看，整机采用直板触控的经典形态，正面覆盖完整的显示面板区域，左上角预留了前置摄像头的开孔位，屏幕与中框的衔接处做了微小的圆弧过渡处理，能够在数模阶段就验证边缘握持的贴合度，避免后续开模后出现棱边硌手的问题。中框部分采用一体化的直角切边设计，数模中精准还原了中框的壁厚均匀性，侧边预留的按键装配位公差控制在常规消费电子的装配公差范围内，可直接用于侧键、SIM卡托等外接配件的匹配设计，不需要额外调整装配间隙。背部为平整的后盖结构，摄像头模组区域的凸起高度在数模中做了精准还原，能够为手机壳、镜头保护膜等配件的厚度设计提供准确的参考基准，避免出现配件装配后顶起镜头膜、或者保护壳高出镜头区域不足导致镜头磨损的问题。在实际行业应用场景中，这类消费电子终端的三维数模常被配件厂商用于前期的产品开发，不需要拿到实体样机就可以完成保护套、钢化膜、外接拓展配件的结构匹配设计，大幅缩短配件产品的上市周期，也能用于线下门店的展示场景搭建，在数码产品的宣传物料制作、虚拟展厅搭建中，精准的外观数模可以还原真机的质感与比例，不需要实体样机就能完成渲染出图。从安装边界来看，数模中整机的长宽厚尺寸完全匹配量产机型的实际尺寸，所有外部接口的位置、开孔大小都做了1:1还原，在做外接配件比如充电口防尘塞、Type-C拓展配件的时候，可以直接提取接口位置的曲面做配合设计，不需要反复测量实体机的尺寸。设计思路上完全遵循消费电子的量产落地逻辑，没有做夸张的概念化造型，所有曲面过渡、边角处理都符合实际量产的工艺要求，中框与前后盖板的配合台阶差控制在量产允许的范围内，建模时的曲面连续性达到G2级别，能够直接导入各类渲染软件做材质贴图，也能拆分各个外观件做单独的结构验证，对于刚接触消费电子结构设计的从业者来说，也可以通过这个数模学习直板手机的外观分件逻辑、曲面处理技巧，理解消费电子产品在外观设计中如何平衡视觉效果与装配工艺要求。
