22引脚微匹配SMD板对板连接器结构

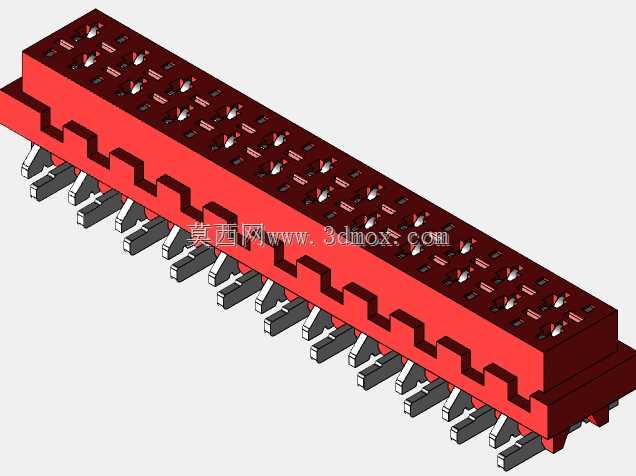

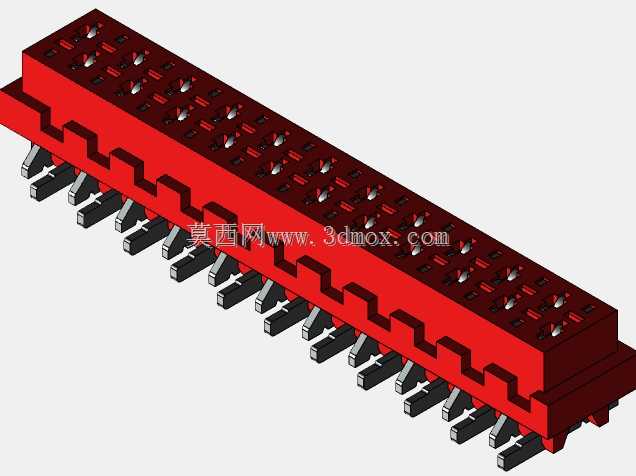

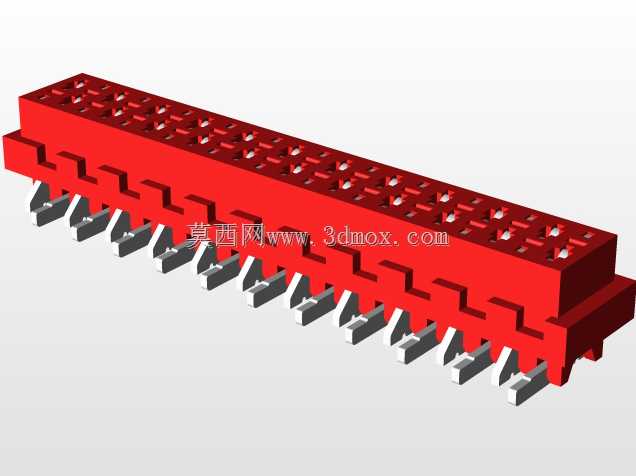

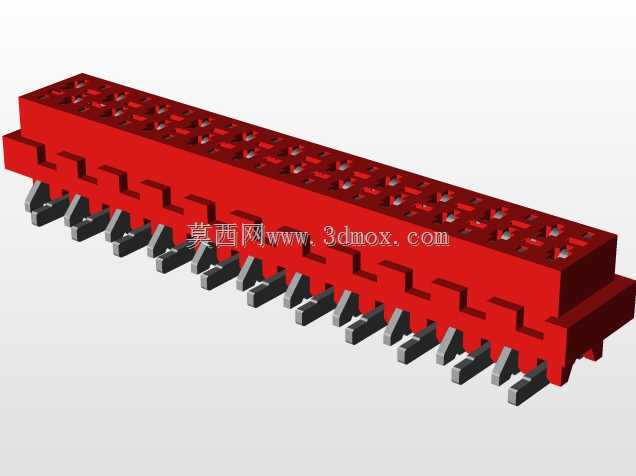

在高密度单板互连场景中，这类22引脚微匹配贴片连接器的应用覆盖了工业控制板卡、通信终端模块、便携检测设备的板间信号传输环节，主要承担两块平行PCB之间的差分信号、低压控制信号的稳定连接职能，相比传统插装式连接器，其SMD贴装形态能够适配回流焊工艺，大幅提升整板SMT产线的加工效率，避免后段插装工序带来的额外工时与引脚变形风险。从结构设计逻辑来看，该连接器采用1.27mm标准引脚间距，这个间距规格是当前高密度互连场景中平衡加工良率与信号密度的主流选择，既不会因为间距过小导致锡膏印刷桥连风险陡增，也不会因间距过大浪费PCB板面的宝贵布线空间。整体外形尺寸控制在长29.8mm、宽5mm、高5.25mm的边界内，安装时仅需在PCB对应位置预留匹配的焊盘区域，无需在板上开设过孔，能够完整保留PCB背面的布线空间，对于厚度受限的薄型设备结构设计十分友好。连接器主体采用高温绝缘工程塑料塑压成型，红色绝缘基座上设计有连续的凹凸卡位结构，一方面能够在塑壳成型时提升材料本身的结构强度，避免贴装吸嘴取件、回流焊高温过程中出现基座形变，另一方面也能在公母座对插时提供导向与防呆限位，防止插偏导致的引脚弯折、接触不良问题。引脚部分采用铜合金基材镀覆处理，贴片端引脚做了成型折弯处理，贴装时引脚端面与PCB焊盘完全贴合，保证锡膏熔融后能够形成饱满的焊点，接触端则设计在绝缘基座的插孔内部，公母对插后接触件完全被绝缘基座包裹，既能够隔绝外界灰尘、潮气对接触界面的侵蚀，也能减少相邻引脚之间的信号串扰，提升高速信号传输时的稳定性。在实际选型应用中，需要注意该连接器的安装高度为5.25mm，结构设计时需要为板间堆叠预留足够的安全间隙，避免上下板元器件出现干涉；焊盘设计时需要按照引脚实际宽度匹配钢网开口厚度，保证每个焊点的锡量均匀，避免立碑、虚焊等SMT常见不良。这类微匹配连接器的接触阻抗控制在毫欧级，能够满足小电流控制信号的长期稳定传输，在振动工况下也能保持可靠的接触压力，不会因为设备运行中的轻微振动出现瞬断问题，适合工业场景下长期连续运行的设备使用。
