F-35B战机推力矢量喷管结构设计

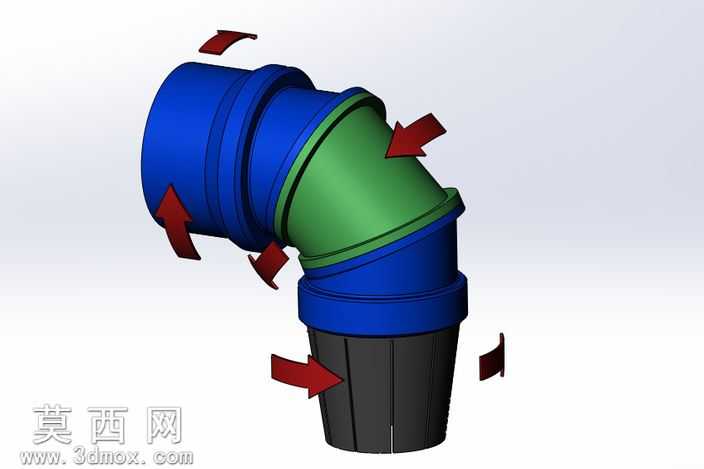

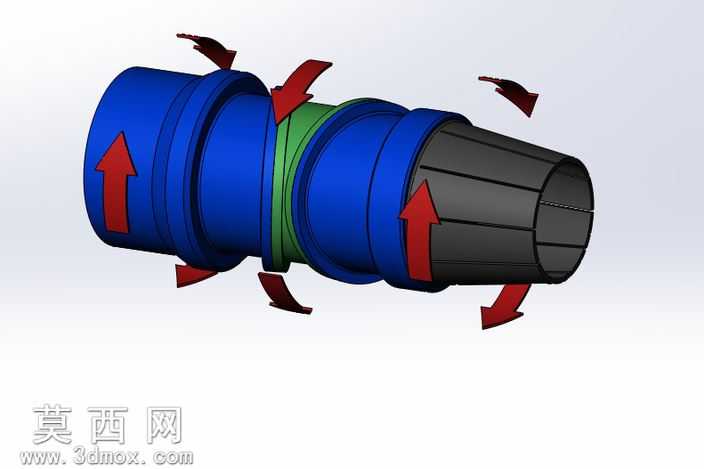

本作品为F-35B战机配套推力矢量喷管的三维结构设计，建模阶段依托三维参数化设计逻辑完成全部件拆分建模，严格还原推力矢量喷管的真实装配关系与运动逻辑。建模过程中首先对喷管的整体轮廓进行基准搭建，以中心轴线为核心基准，依次完成收敛段、扩张调节段、密封连接段、作动连接环等核心部件的特征绘制，针对喷管可偏转调节的功能特性，对每一片调节片的铰接点位、转动间隙都做了精准的参数约束，保证模型可模拟真实喷管的矢量偏转动作。材质渲染阶段针对不同部件的功能属性做了区分化材质赋予，喷管主体承力筒体采用耐高温合金材质表现，赋予高饱和度的蓝色金属漆面质感，清晰区分不同筒体分段的装配边界；中间密封环段采用耐高温复合密封材质，以绿色哑光材质做视觉区分，直观呈现密封段的安装位置；尾端收敛调节片采用高温陶瓷基复合材质，以深灰近黑的哑光金属质感表现，还原喷管尾端承受高温燃气冲刷的部件材质特性；同时搭配红色方向指示箭头，清晰标注喷管的气流走向与矢量偏转的运动方向，让结构展示更加直观易懂。结构设计上完整还原了轴对称推力矢量喷管的核心构造，包含多层筒体的套接定位结构、调节片的铰接联动结构、密封段的柔性补偿结构，所有部件之间的装配间隙都参照真实航空部件的设计公差做了预留，既保证模型装配的严合度，也能清晰呈现各部件的独立形态。设计思路围绕航空动力部件的教学展示需求展开，摒弃了不必要的外部管路等附属细节，重点突出喷管本身的矢量调节核心结构，通过分色材质与方向标注降低结构理解门槛，可用于航空发动机结构教学、推力矢量技术原理演示等场景，模型整体结构完整，部件拆分清晰，可直接用于结构剖切展示、运动仿真演示等后续拓展应用。
