7针2mm节距母接头连接器结构设计

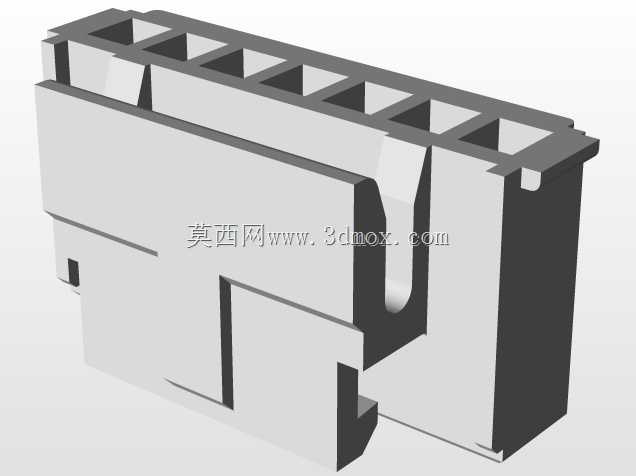

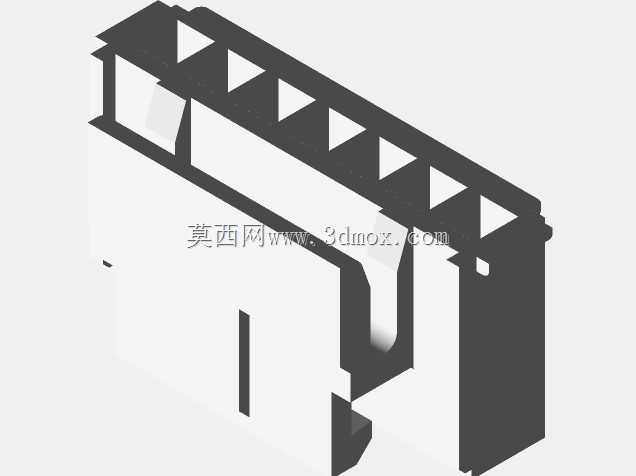

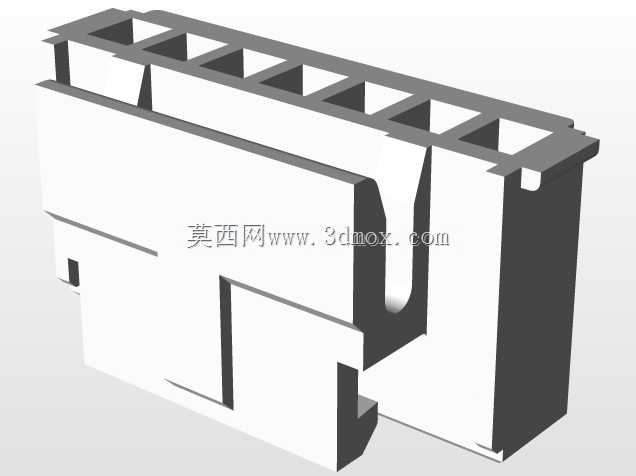

这款7针母接头连接器，主要面向低压信号传输、小电流供电回路的连接场景，常见于工业控制板卡外接走线、小型传感器线束对接、消费类电子内部模组互联等工况，能在有限的安装空间内完成多线路的同步对接，避免单根导线逐一接线的繁琐工序，同时降低错接、虚接的概率。从设计逻辑来看，整体采用塑壳一体式结构，外壳选用绝缘工程塑料注塑成型，表面做了防呆导向结构，公头对接时只能沿唯一方向插入，能有效避免插反导致的针脚弯折、内部电路短路问题；壳体侧面设置了弹性卡扣结构，对接完成后卡扣会自动卡入公头对应的卡槽，在设备存在小幅振动的使用场景下，也能保证连接不松脱，维持接触稳定性。尺寸参数上，这款连接器的节距为2mm，7个接线腔沿长度方向等距排布，整体总长15.6mm，宽度方向尺寸为2.9mm，总高度7.8mm，属于紧凑型接插件范畴，安装时需要在面板或PCB上预留对应的避让空间，长度方向需额外留出至少1mm的插拔操作余量，宽度方向因为没有侧出结构，预留0.2mm的装配间隙即可，高度方向要注意接线端的导线弯折半径，避免导线过度弯折导致线芯断裂。内部每个接线腔都做了独立的隔仓设计，相邻针位之间的绝缘隔筋厚度均匀，能满足相邻回路之间的绝缘耐压要求，避免高压差回路之间出现爬电、击穿问题；腔体入口处做了倒角导向，方便公头针脚顺利插入，不会因为装配对位偏差刮伤接触件镀层。在实际选型应用中，这类2mm节距的连接器多用于电流不超过3A的信号或供电回路，适配线径通常在22AWG到26AWG之间，压接或焊接接线完成后，将接触件从尾部推入对应腔位即可完成组装，尾部的止退结构会卡住接触件的倒刺，防止拉扯导线时接触件从塑壳中脱出。建模过程中需要重点关注卡扣的弹性变形量，按照常用工程塑料的弯曲弹性模量计算，卡扣的最大变形量控制在壁厚的1.2倍以内，既能保证插拔时的手感顺畅，又不会因为反复插拔导致卡扣断裂失效；同时所有棱边都做了R0.1以上的圆角处理，避免注塑成型时出现尖角缺料，也能防止装配过程中锐边划伤操作人员或导线绝缘层。
