双滑块联动导向机构设计方案

在自动化产线的物料分料工位、工装夹具的同步夹紧单元、检测设备的对位调整模组中，双滑块类导向联动机构是应用频次极高的基础传动结构，这类结构不需要复杂的驱动元件，仅靠两个滑块的行程配合就能实现对称动作、行程差补偿或者垂直方向的运动转换，相比单滑块导向结构，它能在更小的安装空间内实现双向同步动作，大幅缩减设备的整体布局尺寸。

从实际使用场景来看，这类双滑块结构常被用在小型工件的居中定位工位，比如电子元器件的摆盘工序中，两个滑块分别连接定位推块，驱动端输入单向直线运动时，两个滑块能沿各自的导轨做对称相向运动，保证工件始终停在工位中心位置，不会出现单侧推偏的问题；在一些需要实现行程放大的场合，两个滑块通过斜槽或者连杆连接，输入小行程的驱动动作就能让输出端获得两倍甚至更大的行程，适合安装空间受限、无法布置长行程驱动件的设备内部。

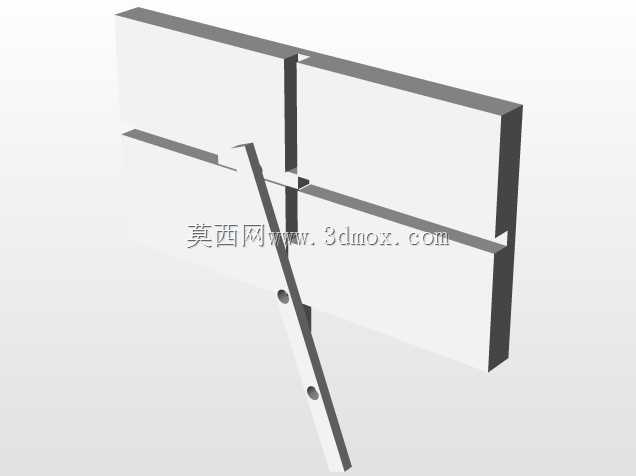

设计这类双滑块机构时，首先要明确两个滑块的运动方向约束，本次的结构采用十字交叉的导轨布局，两个滑块分别沿水平、垂直方向的导向槽运动，导向槽的加工公差需要控制在IT7级以内，避免滑块运动时出现卡滞或者间隙过大的问题；滑块与导向槽的配合面需要预留0.02-0.05mm的间隙，保证长期运行磨损后仍能顺畅滑动，同时不会因为间隙过大导致运动精度丢失。滑块的受力面需要做局部加厚处理，因为两个滑块的接触位置是应力集中点，反复动作时容易出现磨损变形，设计时要在接触位置预留耐磨片的安装位，方便后期维护更换，不需要整体更换滑块本体。

安装边界方面，这类结构的整体外形为规整的矩形块体，四个安装角预留了沉头固定孔，可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接支架；导向槽的深度要匹配滑块的厚度，保证滑块运动时不会从槽内脱出，同时滑块的行程端点要设置硬限位台阶，避免超行程运动导致机构脱开。在实际建模过程中，要重点校验两个滑块在全行程范围内的干涉情况，尤其是运动到交叉位置时，两个滑块的配合面要完全贴合，不能出现边角碰撞的问题；同时要核算驱动端的受力大小，根据滑块的摩擦系数选择合适的驱动推力，避免驱动力不足导致机构动作卡顿。这类结构的外形规整，没有突出的外露部件，安装时不需要预留额外的安全防护空间，非常适合集成在紧凑的小型自动化设备内部，作为基础动作单元配合其他机构完成复杂的工艺流程。
