实验火箭多层堆叠式航空电子系统结构

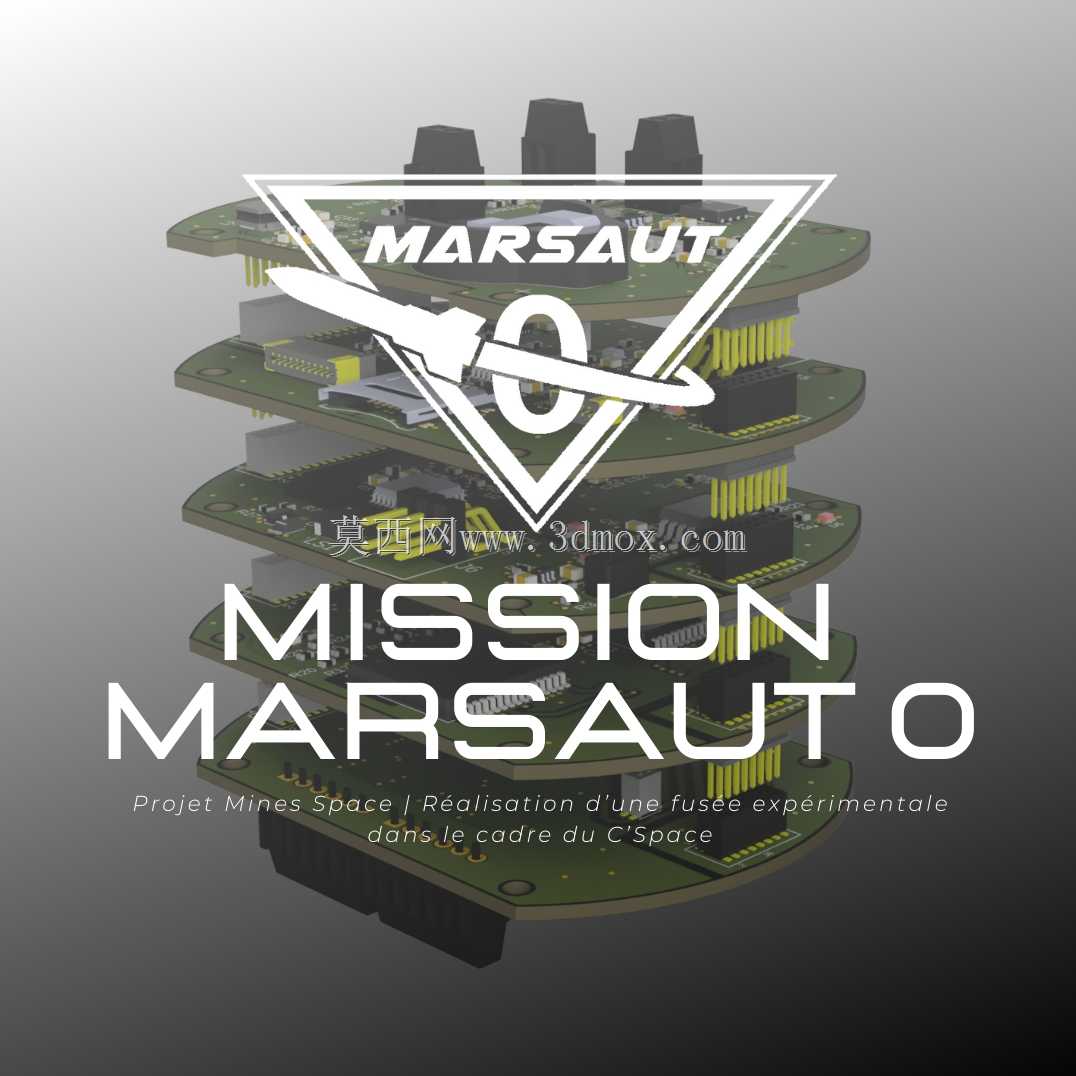

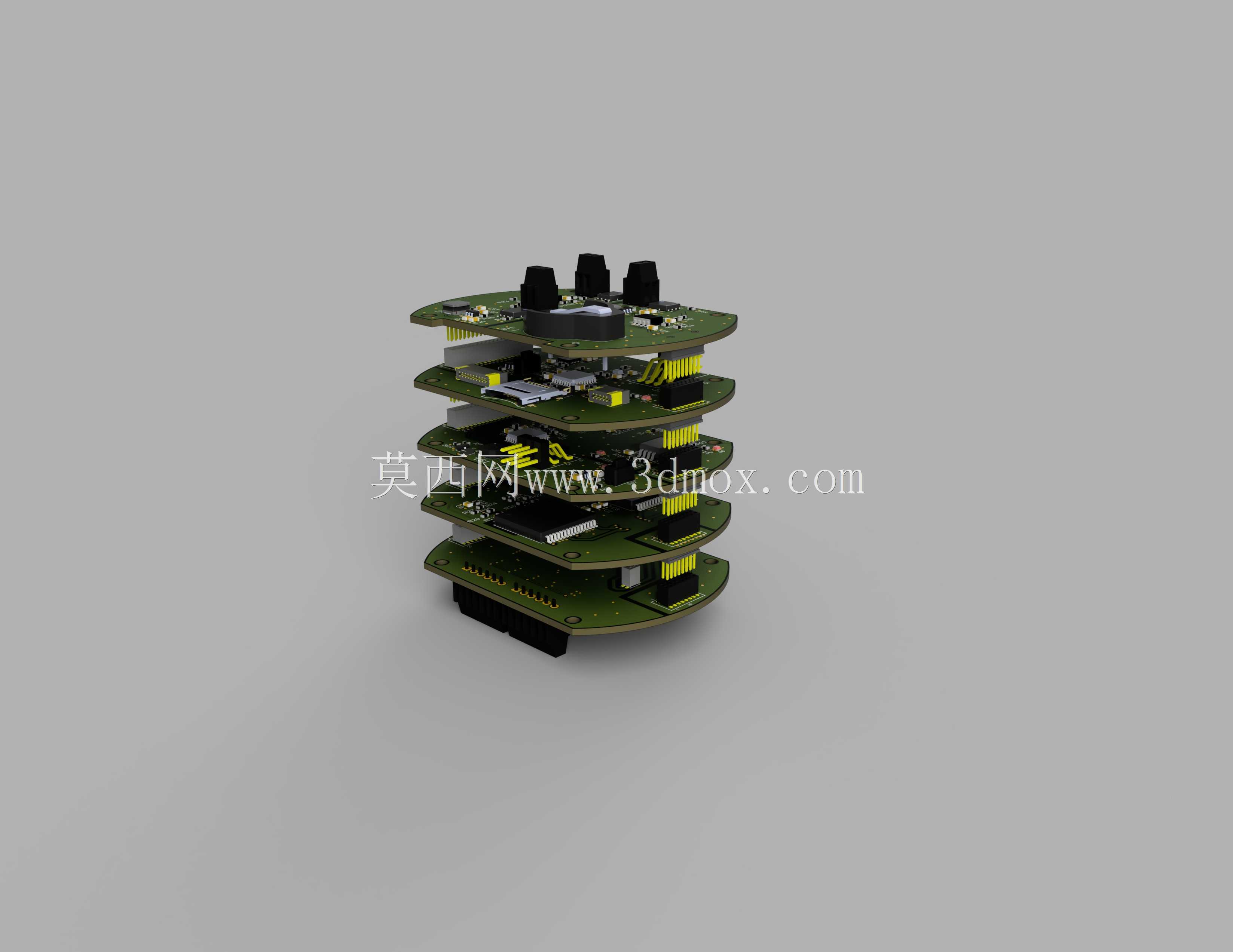

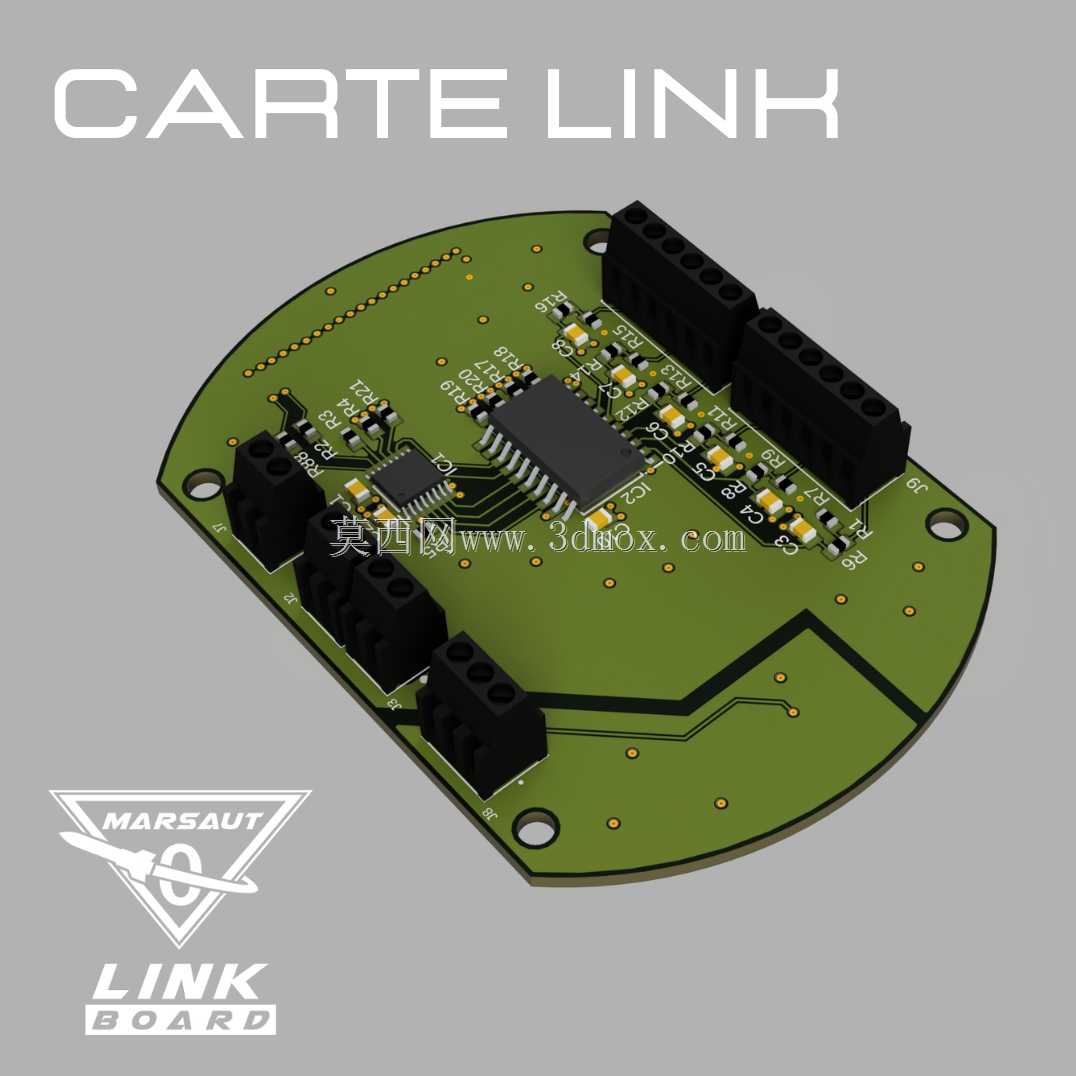

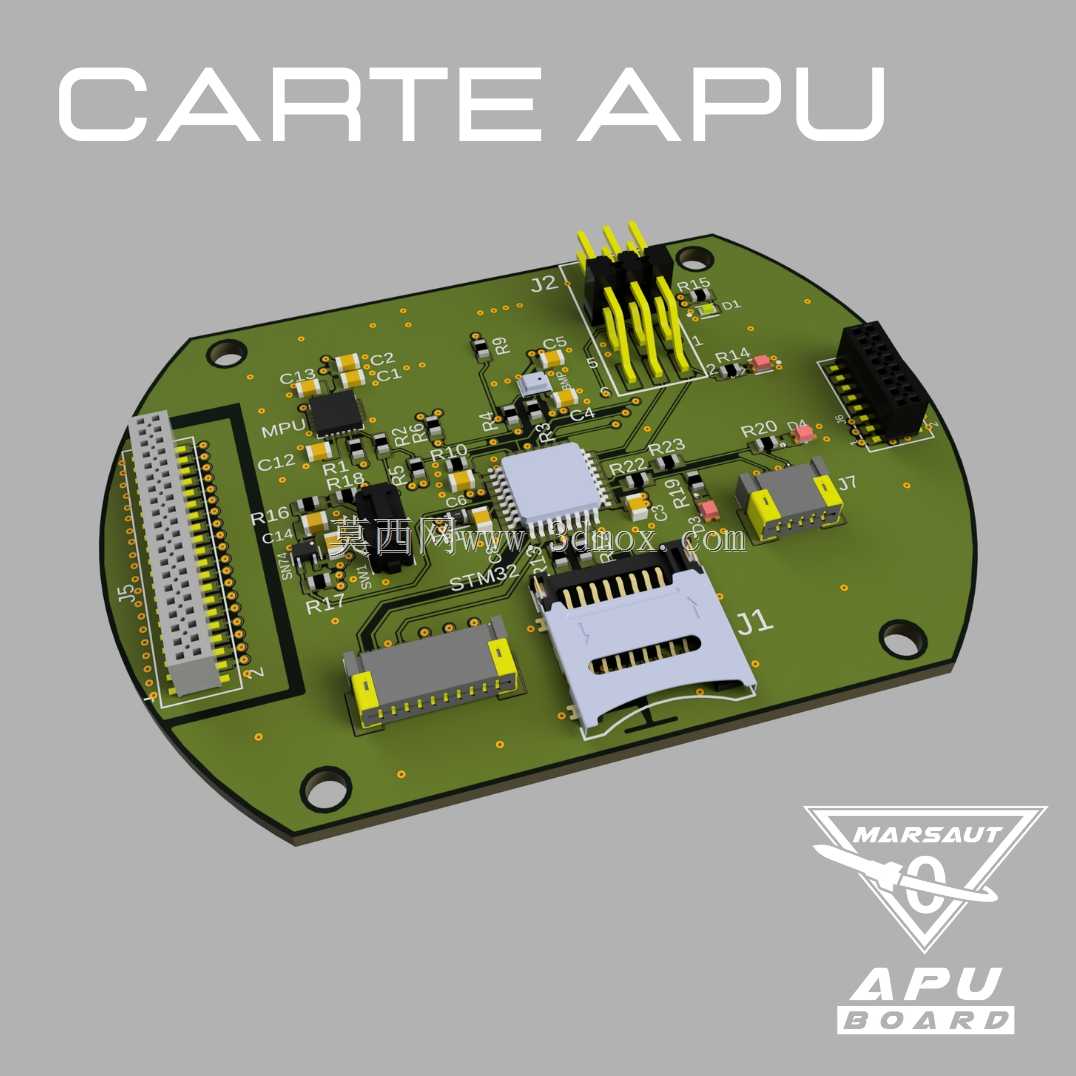

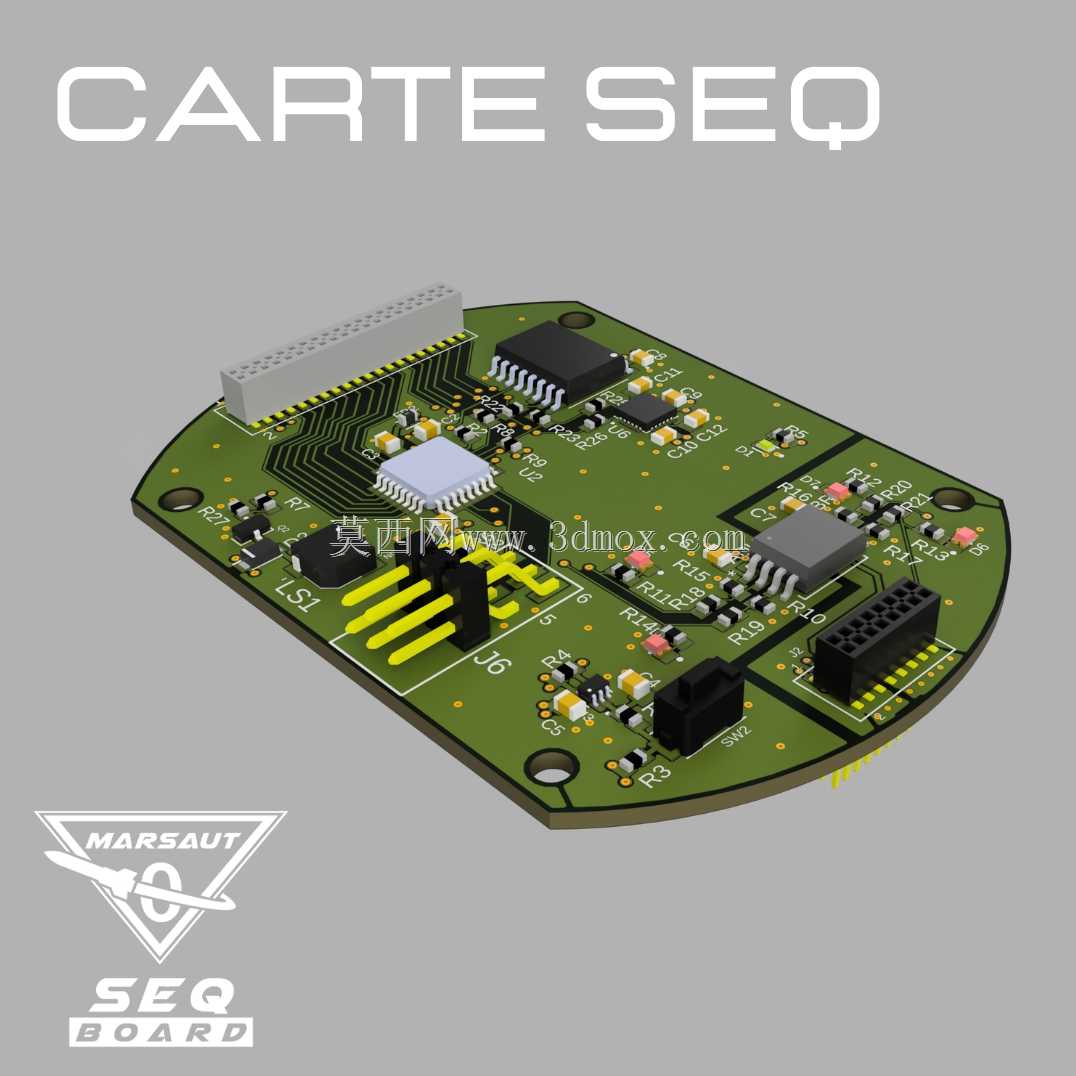

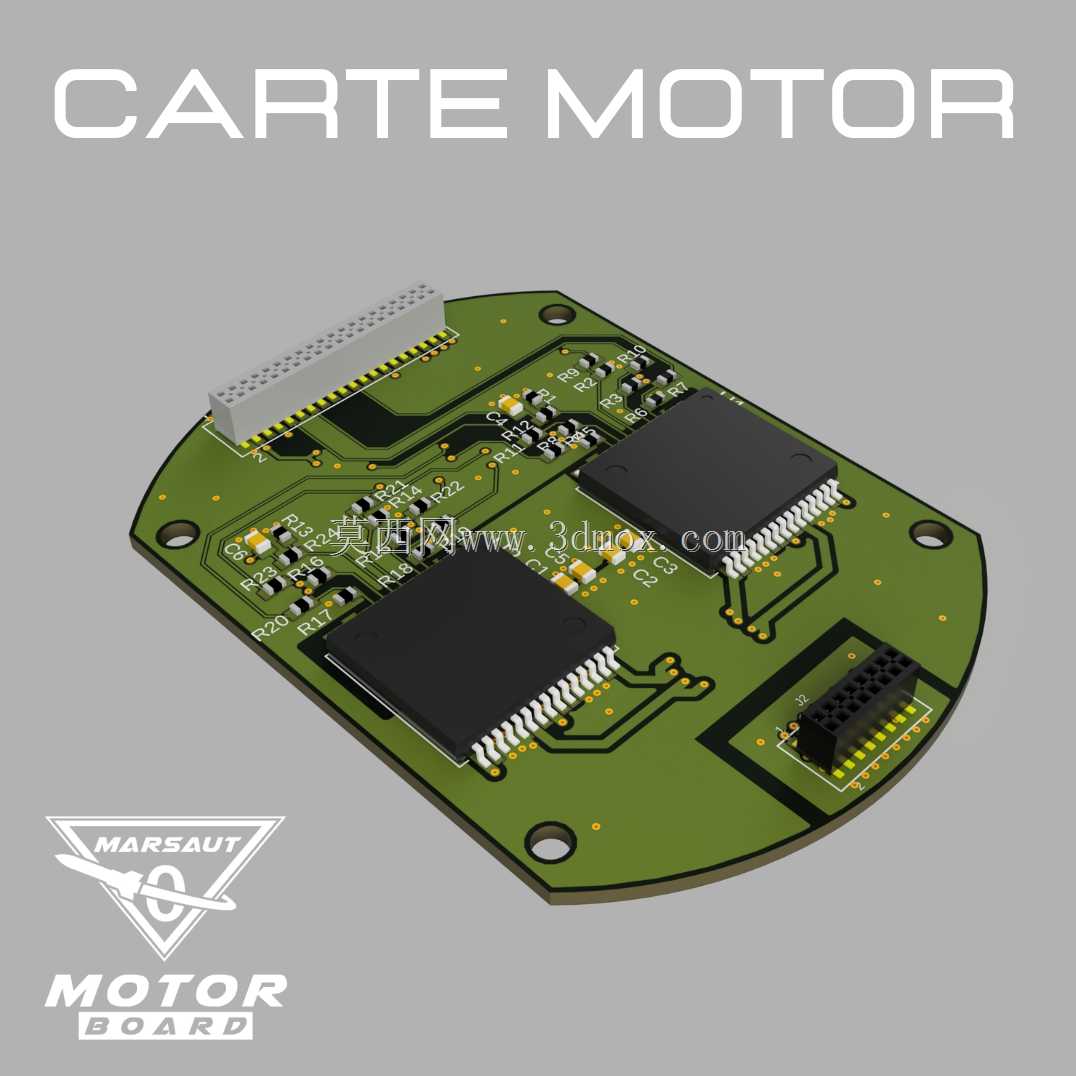

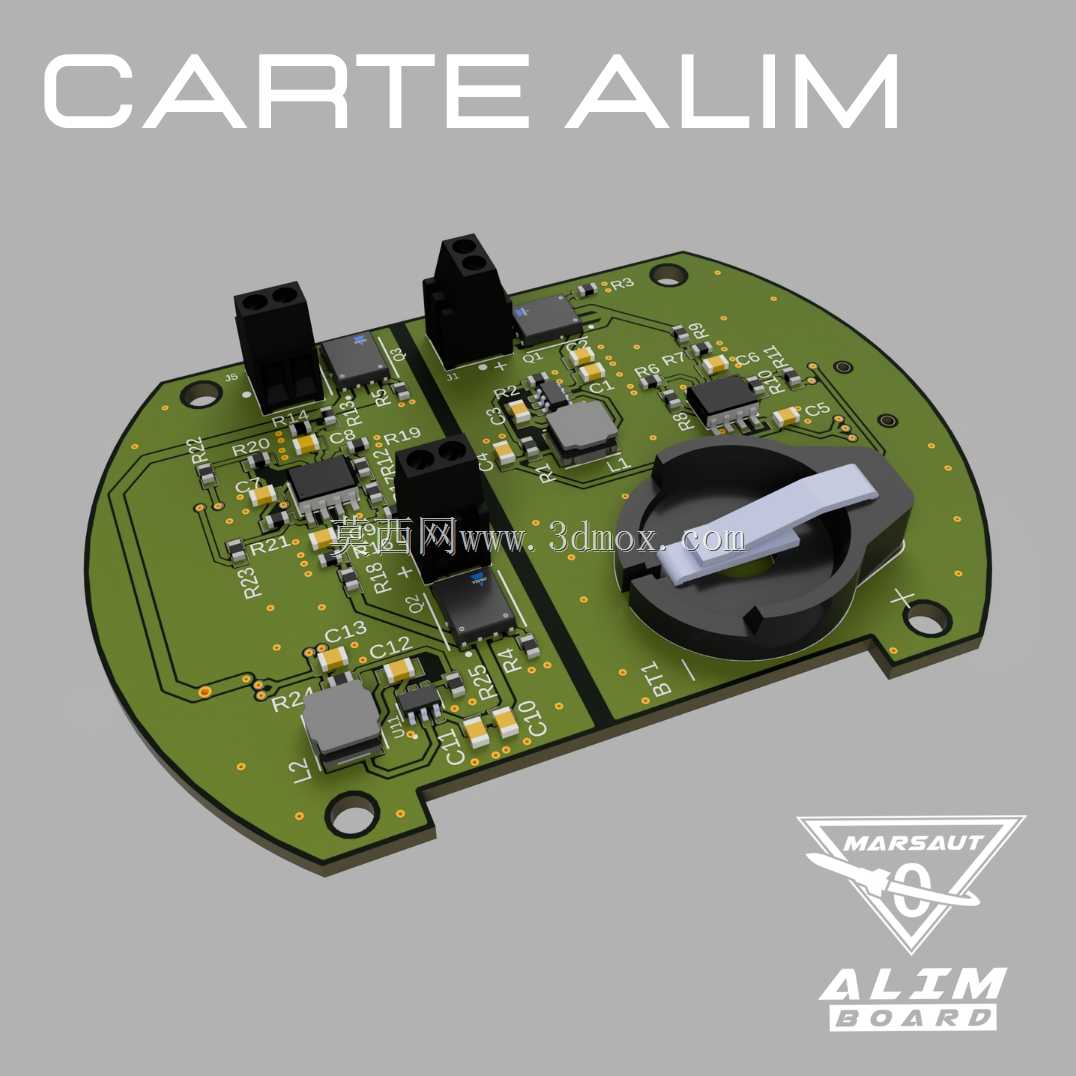

这套航电系统采用层叠式板卡架构设计，核心适配小型探空实验火箭的舱内安装需求，整体结构围绕箭体圆柱舱段的径向尺寸边界做布局约束，所有功能板卡均采用等直径圆形轮廓设计，层与层之间通过高密度板对板连接器实现信号互联与物理支撑，省去了额外的结构连接支架，最大化压缩轴向安装尺寸，适配箭体内部有限的装载空间。从实际应用场景来看，这类航电系统承担实验火箭从发射准备到飞行全流程的核心管控职能，底层板卡集成电源管理模块，负责对接箭体电池组，完成各路供电的稳压、滤波与通断控制，为上层所有功能模块提供稳定的电力供给，同时预留外接传感器的供电接口，适配气压、温度、加速度等不同类型探测元件的供电需求。中间层板卡集成核心数据处理单元与惯性测量组件，惯性测量元件布置在板卡几何中心位置，尽可能降低结构振动带来的测量误差，数据处理单元负责实时采集各传感器的回传数据，完成飞行姿态解算、路径记录与异常状态判定，同时按照预设时序向执行机构发送控制指令，实现火箭飞行阶段的姿态调整、时序触发等动作。上层板卡集成通信传输模块与数据存储单元，通信模块负责在火箭飞行过程中与地面站建立无线数据链路，实时下传关键飞行参数，同时接收地面站发送的遥控指令，数据存储单元则全程记录所有原始飞行数据，避免通信链路中断时出现数据丢失，待火箭回收后可导出完整数据用于实验分析。设计过程中充分考虑发射阶段的强振动、大过载工况，每层板卡的边缘都做了加厚处理，连接器选型选用带锁止结构的工业级型号，板卡上的大质量元器件均做了点胶加固处理，避免在高过载工况下出现元器件脱落、连接松脱的故障。层间预留的均匀间隙既满足了大功率元器件的自然散热需求，也方便后期调试时对单块板卡进行拆装更换，不需要拆解整个航电系统即可完成单模块的测试与替换。整体结构没有多余的冗余设计，所有布局都围绕减重、缩尺寸、提可靠性三个核心目标展开，完全匹配小型实验火箭单次发射、低成本、快迭代的使用需求，安装时仅需通过底部板卡的固定孔与箭体承力舱段连接，即可完成整套航电系统的固定，装配工序简单，适配实验类项目快速总装的作业节奏。
