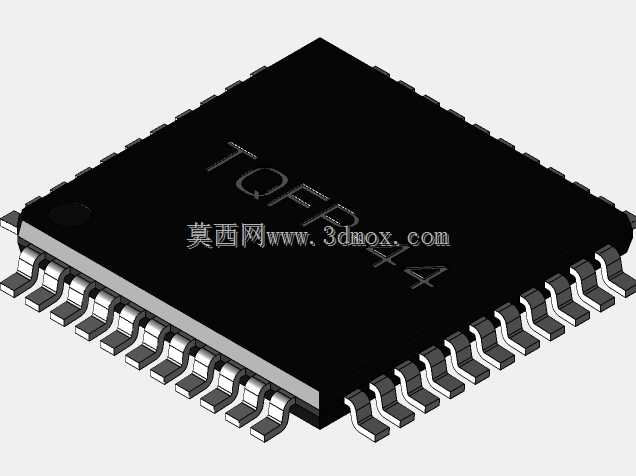

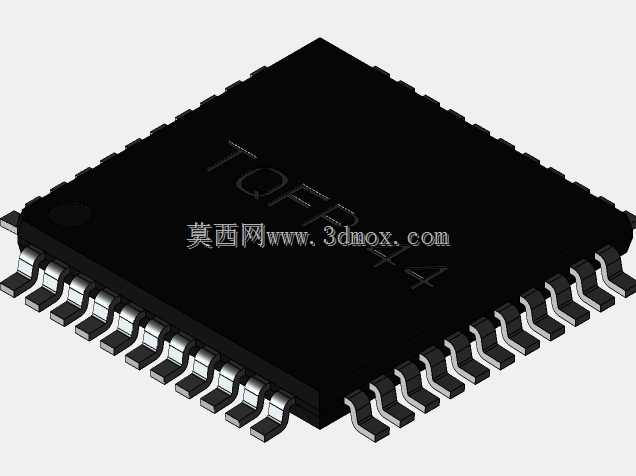

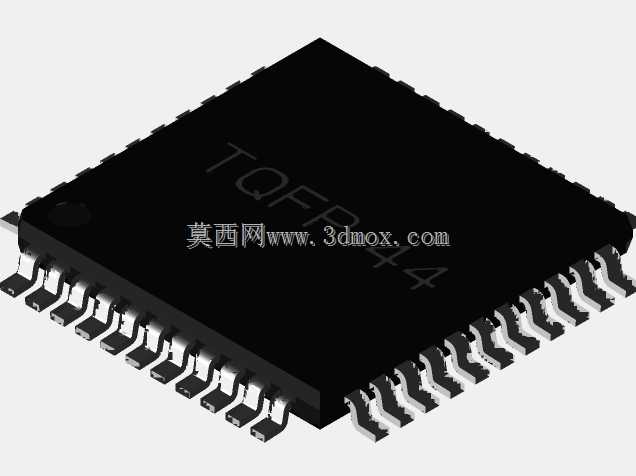

TQFP44封装贴片芯片三维结构模型

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，封装器件的三维模型是结构干涉校验、装配空间预留的核心参考依据，这款TQFP44封装的贴片芯片模型，完全贴合量产器件的实际外形特征，可直接导入各类三维装配环境完成板级布局验证。从实际选型应用来看，这类薄型四方扁平封装器件多用于微控制器、接口转换芯片、小型逻辑器件的表贴装配，0.8mm的引脚间距属于行业通用的中密度贴片封装规格，在回流焊工艺中对焊盘尺寸、钢网开孔厚度的适配性较好，相比同引脚数的DIP直插封装，占用PCB板面面积缩减60%以上，更适合紧凑型板卡的高密度布局需求。模型构建过程中，严格遵循JEDEC相关封装标准设定尺寸边界，本体长宽控制为10mm见方，引脚共面度公差按照量产器件的常规管控范围设定，每一侧的11个鸥翼型引脚的弯折弧度、引脚厚度、引脚伸出本体的长度都完全还原实物特征，避免布局阶段出现引脚与周边丝印、过孔、相邻器件的干涉问题。在实际结构设计场景中，这类封装模型的核心作用不止是呈现外观，更重要的是为结构工程师提供准确的安装高度边界，这款器件的本体厚度按照常规塑封TQFP器件的标准设定，在板卡上方有屏蔽罩、结构壳体、导热垫的装配场景中，可直接通过模型校验器件顶部与周边结构件的安全间隙，避免后期试产阶段出现壳体压件、屏蔽罩装配不到位的问题。同时引脚的建模细节充分考虑了SMT装配的工艺需求，引脚与焊盘的接触平面完全平整，可配合PCB设计软件的装配检查功能，完成引脚与焊盘的对位校验，减少因封装尺寸偏差导致的焊接虚焊、引脚连锡等工艺问题。对于刚接触板级结构设计的工程师而言，这类标准化封装的三维模型也可作为封装库建模的参考基准，对照实物引脚尺寸、本体倒角、塑封本体表面的标识区域特征，快速搭建符合企业标准的通用封装模型库，减少重复建模的工作量。在车载电子、工业控制这类对装配可靠性要求较高的领域，这类准确的封装模型还可协助完成热设计的初步评估，结合器件本体的散热面积、引脚的导热路径，预留合适的导热垫铺设空间，确保器件工作时的热量可顺利通过引脚、焊盘传导至PCB铜箔，或是通过顶部导热路径传递至散热结构。
