D-sub9销内螺纹通讯接口结构设计

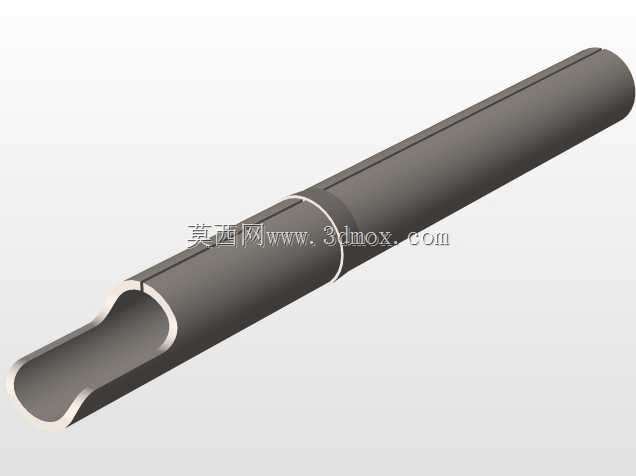

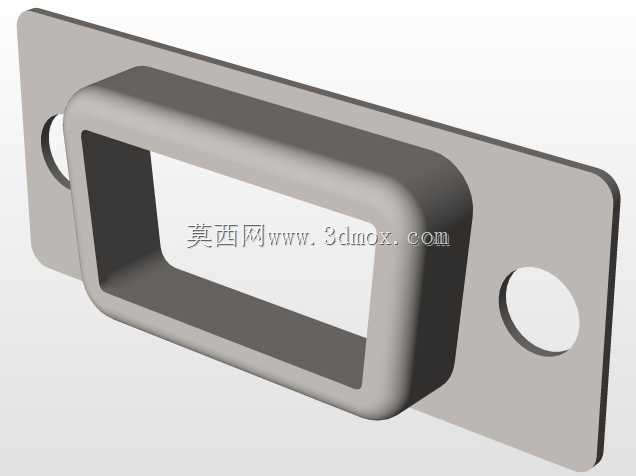

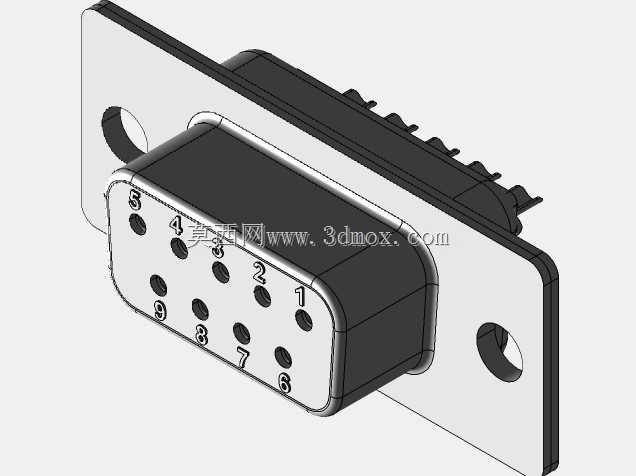

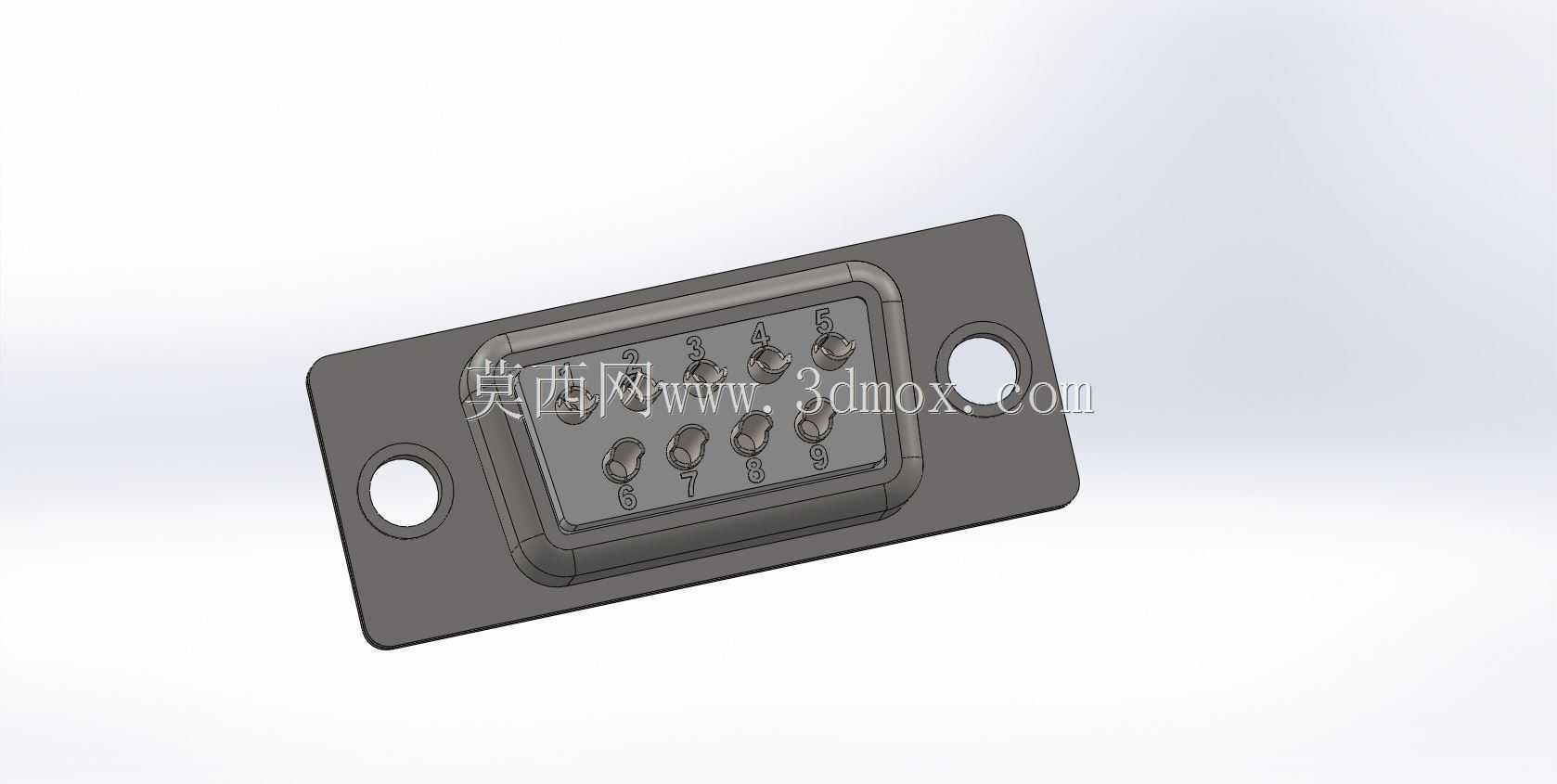

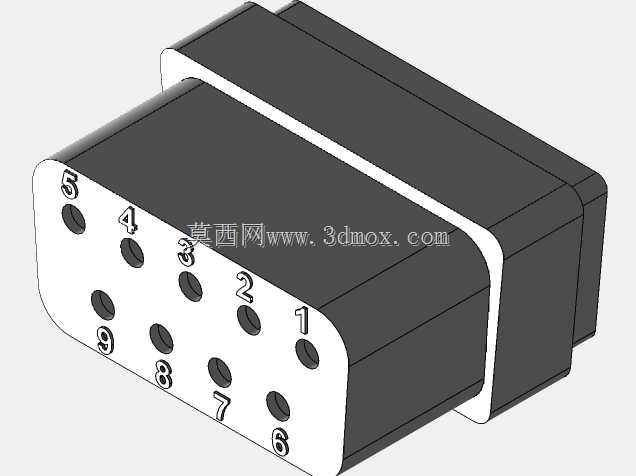

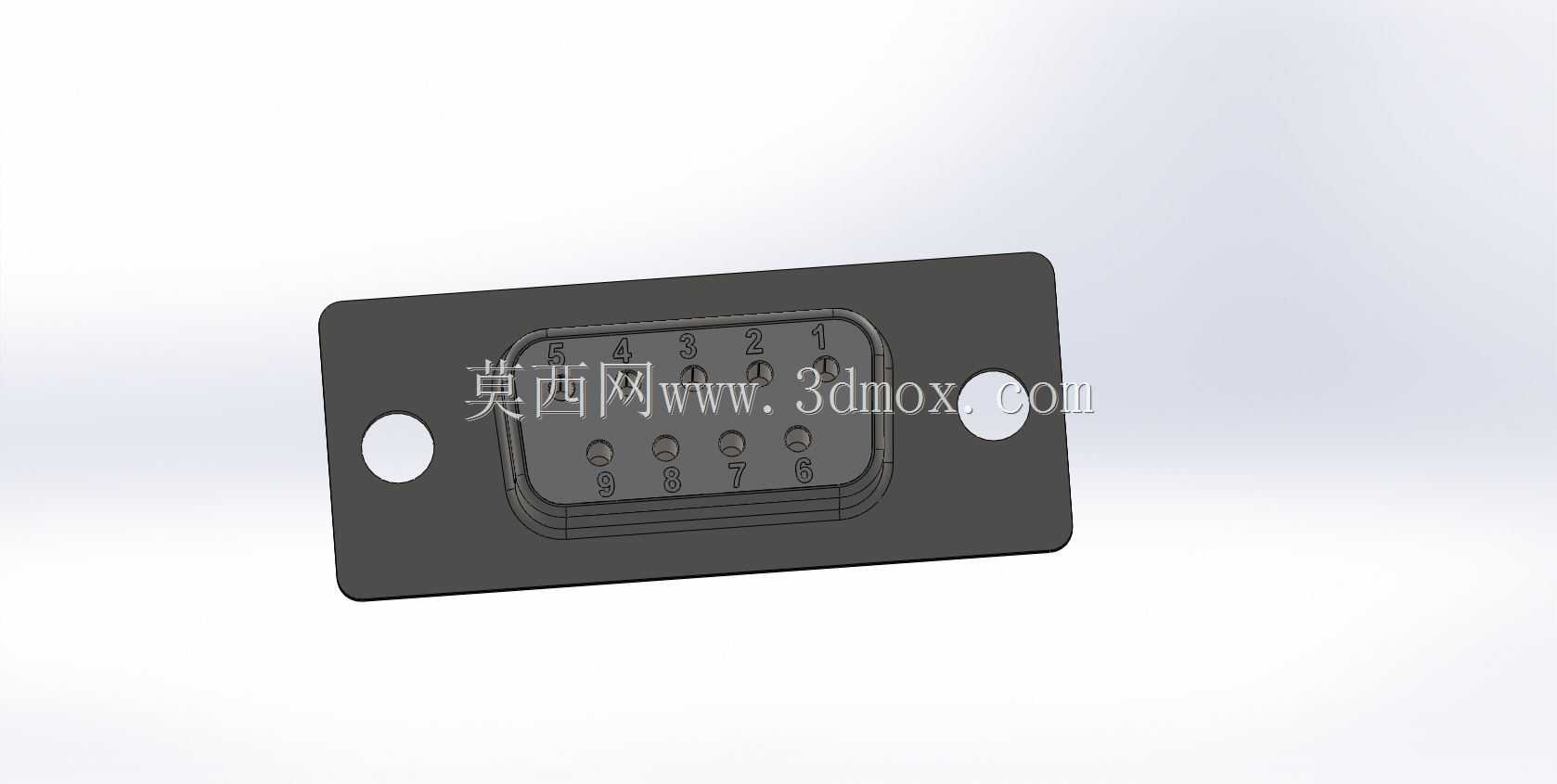

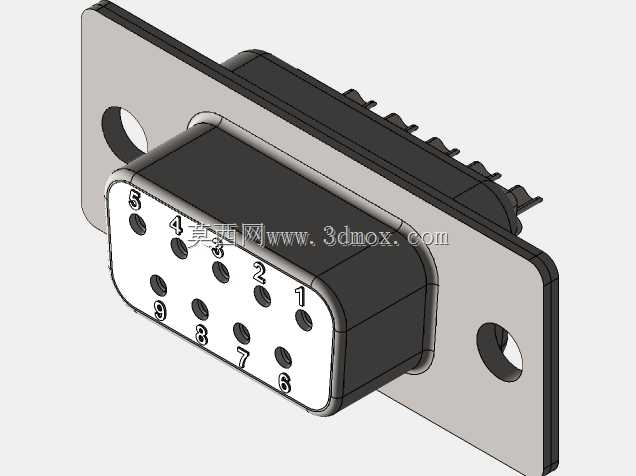

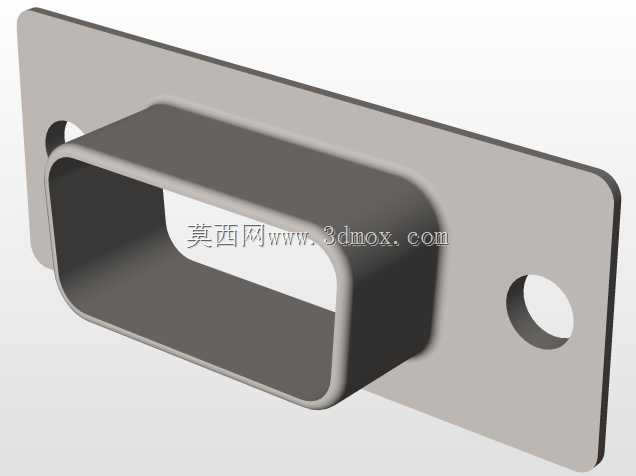

这款D-sub9销内螺纹接口，是工业通讯链路里极为常见的互连部件，日常在工控机柜、测试仪器、老旧数控设备的串口通讯链路中随处可见，承担着设备间低速串行信号的稳定传输职能。不同于常见的焊线式外固定结构，这款接口采用内螺纹锁紧设计，在对接配套公头时，可通过螺丝从外侧拧入接口本体的内螺纹孔，实现接头间的刚性锁合，完全规避设备运行过程中因振动、拉扯导致的接头松脱、信号中断问题，尤其适配车间内有持续振动的加工设备、移动测试台架这类工况。从结构设计层面来看，接口主体采用矩形法兰安装形态，法兰两侧预留的光孔与内螺纹锁紧位形成互补，安装时可先通过法兰孔将母座固定在设备面板或安装板上，再完成公头对接后的螺丝锁附，整个安装流程无需额外的卡扣配件，装配效率更高。接口的插芯区域严格遵循D-sub9针的标准引脚排布，9个插针分两排错位排列，上排4针下排5针，防呆结构直接集成在接口金属壳体的D型轮廓上，从根源上避免插反导致的针脚弯折、电路短路问题。设计过程中重点考量了安装边界的适配性，法兰盘的厚度控制在常规面板安装的通用尺寸范围内，插芯伸出法兰背面的长度适配常规焊线、板载两种焊接工艺的操作空间，既不会因为伸出过长挤占设备内部的走线空间，也不会因为过短导致焊线操作困难。内螺纹的螺距、深度都经过匹配验证，和标准D-sub公头的固定螺丝完全适配，锁紧过程中不会出现滑牙、锁不紧的情况，金属壳体的屏蔽结构连续完整，对接后可形成完整的屏蔽腔体，能有效阻隔工业现场的电磁干扰，保障RS232这类串行通讯信号的传输稳定性。在实际选型使用时，这款接口可直接替换同规格的普通9针D-sub母座，安装孔位完全兼容，不需要重新在设备面板上开孔，对于老旧设备的接口维护替换、新设备的抗振型通讯接口设计都非常适用。接口的绝缘基座采用耐温工程塑料材质，可承受常规波峰焊、手工焊的温度冲击，不会出现焊接受热变形导致针脚错位的问题，金属外壳的边缘做了钝化处理，装配过程中不会划伤操作人员的手部，也不会割伤连接的线缆外皮。
