壁挂式钣金电气控制箱体结构设计

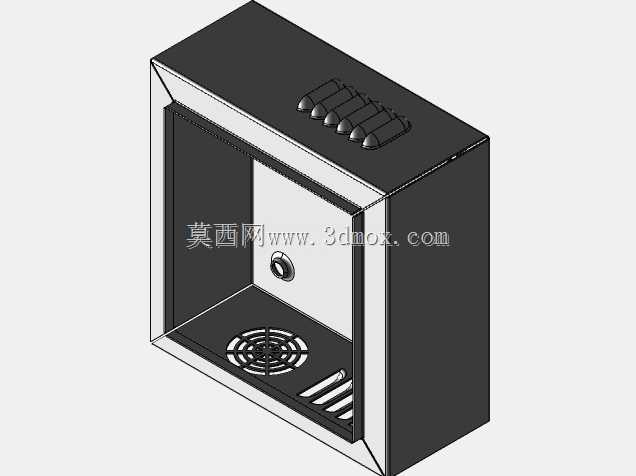

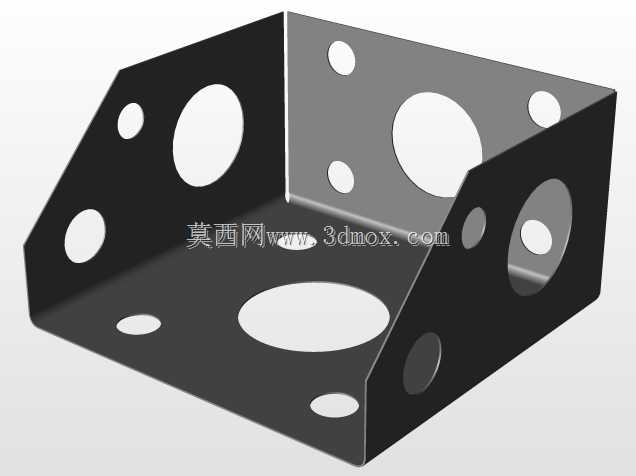

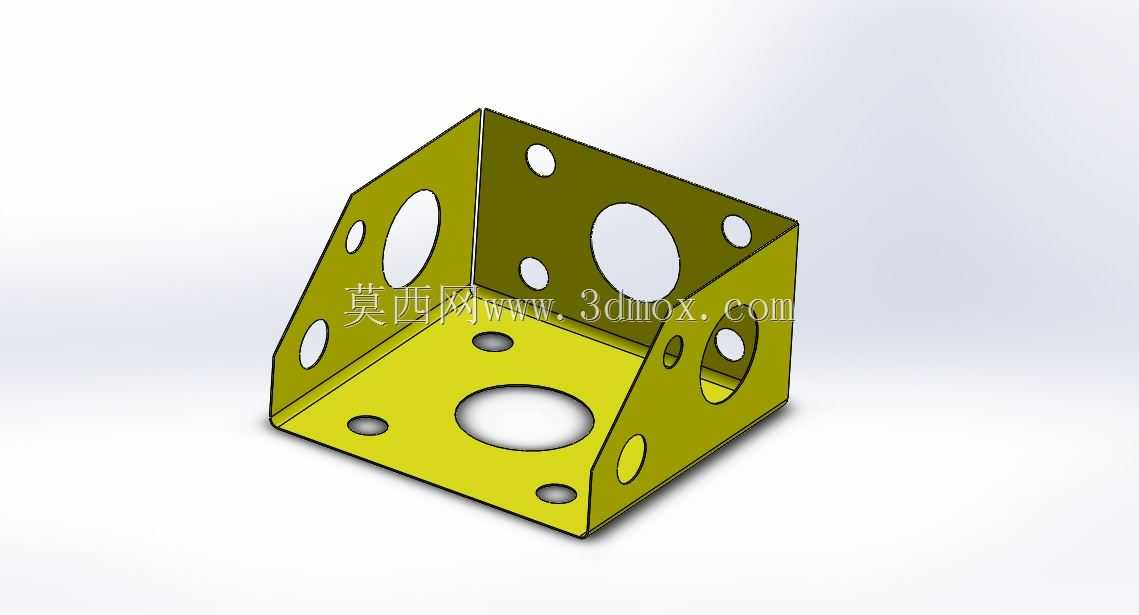

这款钣金壳体主要面向工业现场小型电气控制回路的集成安装场景，常见于车间工位旁的小型设备控制、楼宇弱电间的信号转接、小型自动化单机的本地控制单元部署，区别于大型落地式配电柜，这类壁挂式箱体占用空间小，可直接固定在墙面、设备机架侧壁，无需额外预留地面安装空间，适配空间局促的安装场景。从结构设计来看，整体采用弯折拼焊的钣金工艺成型，壳体主体为单开门结构，门体与箱体后侧通过隐藏式铰链连接，开合角度可满足内部元器件的安装接线操作需求，门体边缘设计有翻边结构，既可以提升门体的整体结构刚度，避免薄钣金弯折后出现的翘曲变形，也能在闭合后形成遮挡缝隙的防护结构，减少粉尘、溅水从门缝进入壳体内部的概率。箱体顶部预留了多组接线端子的安装位，对应现场多回路线缆的顶部进线需求，可根据实际接线数量选配对应的格兰头或者防水接头，避免线缆拉扯导致的接线松脱。箱体内部后侧设计有元器件安装背板，背板上预留了通用的安装孔位矩阵，可直接固定小型断路器、接线端子排、小型开关电源这类常用低压电气元件，无需二次打孔加工，降低现场安装的工作量。箱体下部设计有格栅式通风口，通风口内侧可适配安装小型轴流散热风扇，对应内部安装发热元器件时的散热需求，形成下进风上出风的自然散热风道，当内部元件功耗较低时也可直接保留通风口实现被动散热，兼顾不同工况的使用需求。门体上设计有独立的机械锁结构，可实现非授权人员无法随意开启箱门的防护需求，避免无关人员误触内部接线导致的设备故障或者安全隐患。从安装边界来看，这类壁挂式钣金箱体的背部设计有四个挂装孔位，可直接通过膨胀螺栓固定在混凝土墙面，也可通过卡扣结构固定在标准C型钢安装机架上，安装时需预留出门体完全开启的操作空间，同时顶部进线位置需预留线缆弯折的半径空间，下部通风口需避开遮挡物保证气流通畅，整体深度尺寸控制在薄型安装需求范围内，不会过多突出安装面，避免现场人员通行时发生磕碰。在钣金工艺实现上，所有外露边缘都设计有折边倒钝处理，避免加工后锋利的板边划伤安装操作人员，板材厚度根据箱体整体尺寸适配，既保证整体结构强度，在长期壁挂使用中不会出现变形，也能控制整体重量，降低安装时的承重要求。
