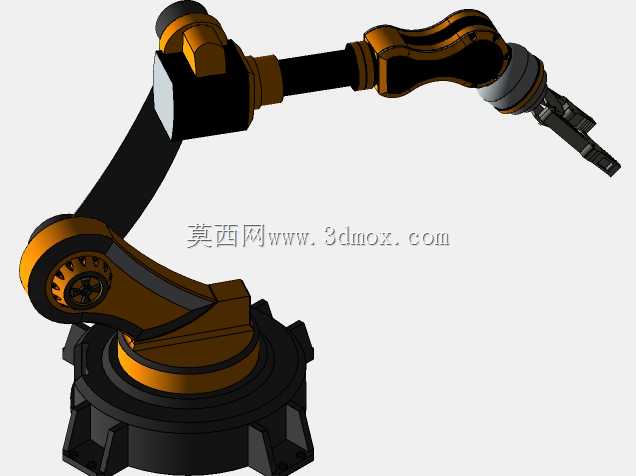

这款多关节机械臂的结构设计,核心围绕产线柔性作业的实际需求展开,从关节布局到安装基座的尺寸设定,都充分考虑了现有工业工位的适配边界。底座采用大直径法兰式安装结构,安装孔位按照通用工业机器人的标准间距排布,可直接固定在焊接工装台、装配流水线侧边或者移动AGV平台上,不需要额外定制转接板,能大幅缩短现场部署的调整周期。臂体采用三段式铰接结构,大臂、小臂与腕部的转动副均采用中空走线设计,所有动力线缆与信号管线都从关节内部穿过,既避免了作业过程中线缆剐蹭周边工装夹具的风险,也能减少管线反复弯折带来的老化损耗,延长设备的连续运行时长。
从实际应用场景来看,这款机械臂可覆盖3C电子装配、汽车零部件上下料、小件焊接、涂胶点胶等多类工位的作业需求,腕部末端的快换接口适配通用夹爪、焊枪、吸盘等多种执行器,不需要改动臂体结构就能快速切换作业功能。设计过程中对各关节的转动角度做了硬限位与软限位的双重冗余设定,大臂回转范围覆盖正负170度,小臂俯仰角度可满足从底座平面到上方1.2米高度的作业覆盖,腕部三个关节的组合转动能实现任意空间角度的姿态调整,可轻松伸入工装夹具的狭窄间隙完成取放作业,不会出现姿态死点。
臂身的外形采用流线型包覆设计,关节处的密封结构可阻挡车间内的焊接飞溅、切削粉尘进入内部传动结构,适配多数机加工、装配车间的复杂工况。各关节的传动结构采用伺服电机搭配谐波减速器的组合,在保证重复定位精度的前提下,将臂体自身重量控制在合理范围,既降低了底座安装的承重要求,也能提升末端运动的响应速度。设计时特意将各关节的维护窗口设置在臂体外侧,日常更换润滑脂、调试编码器时不需要拆解整个臂身外壳,能大幅降低后期运维的时间成本。末端负载设定匹配中小件作业的常见需求,可稳定搬运5公斤以内的工件,运动速度可根据产线节拍灵活调整,在高速取放作业时也能保持足够的运行平稳性,不会出现末端抖动导致的工件移位问题。
