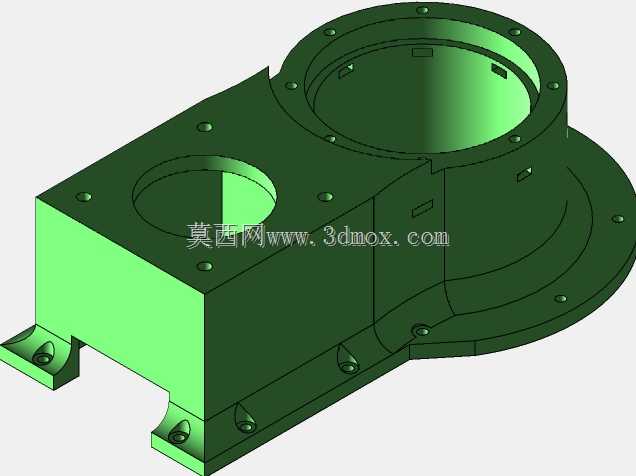

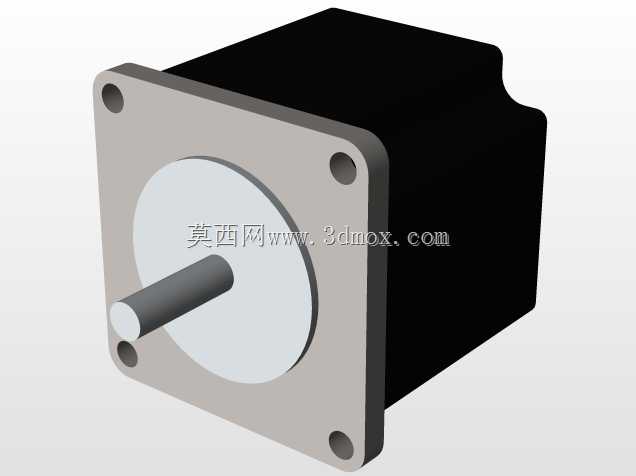

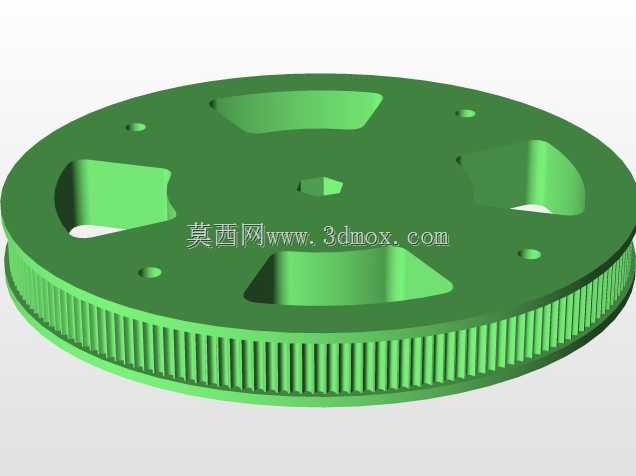

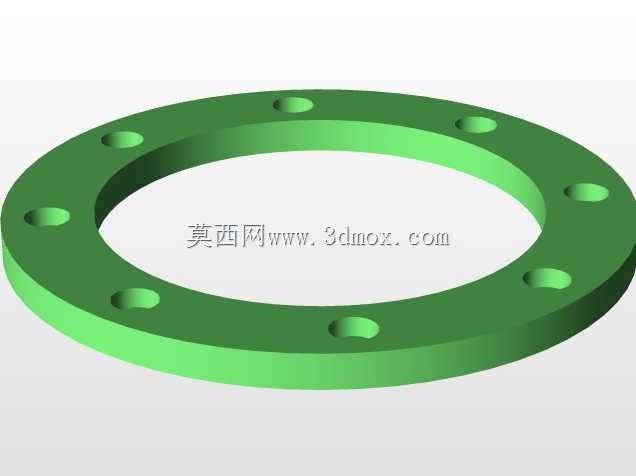

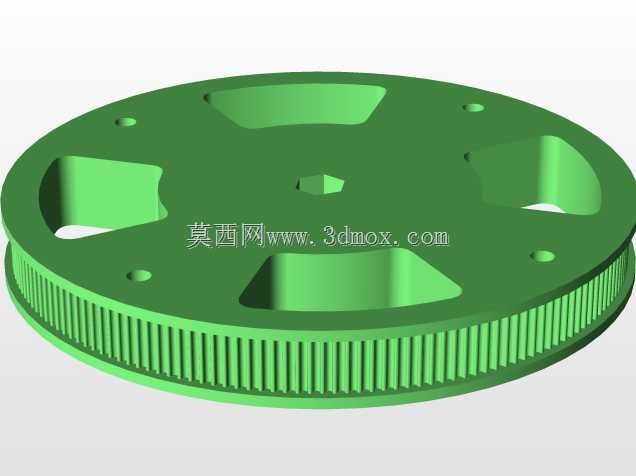

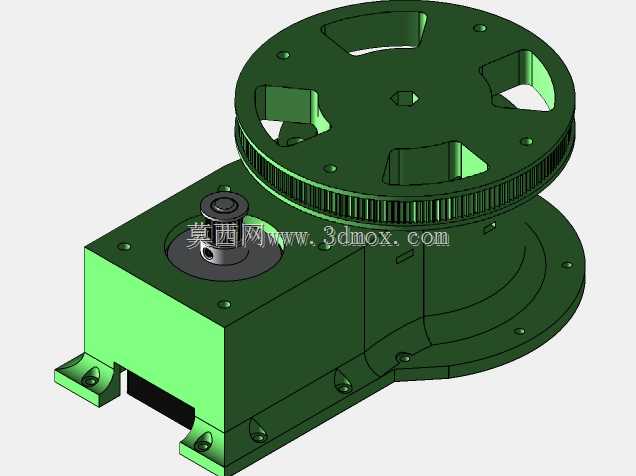

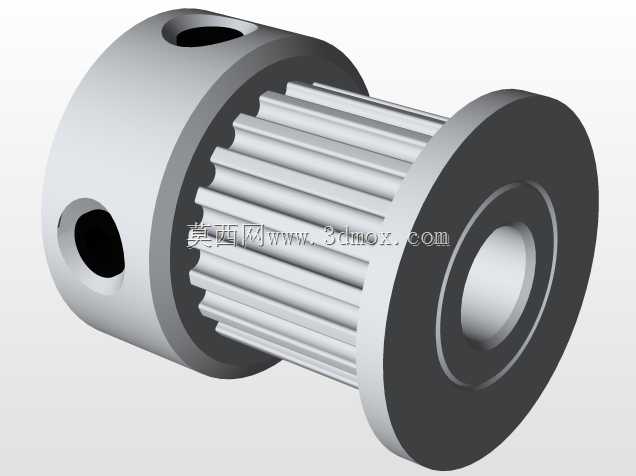

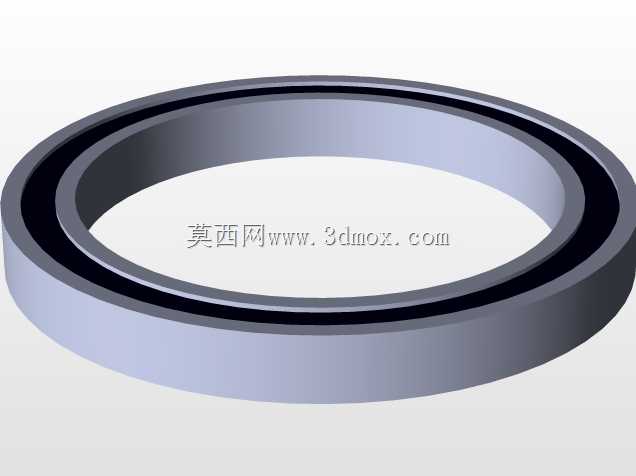

这套结构是多关节工业机械臂的基座回转核心单元,承担整臂水平方向的旋转承载与扭矩输出功能,常见于桌面级分拣机械手、小型上下料工作站、教学实训机器人平台的底层关节搭建场景。从结构布局来看,驱动端采用步进电机直连输入的布置方式,电机输出轴通过锁紧结构固定小直径主动齿轮,与上部回转平台下方的大直径内啮合齿圈形成减速传动副,大齿圈的传动比设计既可以放大步进电机的输出扭矩,满足臂体伸展后带载回转的力矩需求,也能通过齿侧间隙的合理预留,降低回转启停阶段的冲击振动,提升关节定位的重复精度。上部回转台采用辐条式镂空结构设计,在保证安装面平面度、结构刚性的前提下,尽可能削减了回转部分的自身重量,降低转动惯量对驱动端动态响应的影响,台面上预留的多组均匀分布的安装孔位,可直接对接机械臂大臂的连接法兰,不需要额外设计过渡转接板,减少装配累计误差。下部基座采用一体化箱式结构,既作为传动齿轮组的防护壳体,容纳润滑介质避免粉尘、加工碎屑进入啮合区域,也通过底部伸出的带安装孔支脚,预留了与设备机架、工作台面的固定接口,安装边界的孔位间距适配常规工业铝型材的槽距标准,可直接搭配标准紧固件完成固定,不需要额外加工定制安装底板。设计过程中优先考虑了关节的维护便捷性,基座侧部的弧形盖板可快速拆卸,方便调整齿轮啮合间隙、补充润滑脂,上部回转台的中心预留走线通孔,机械臂后续关节的动力线缆、信号管线可从中心孔穿过进入基座内部,避免回转过程中管线缠绕拉扯。整套结构的传动路径短,刚性冗余量适配1-5kg负载级别的小型机械臂使用需求,回转角度可通过齿圈行程与限位结构配合实现0-360度范围内的任意角度设定,既可以搭配步进电机开环控制实现低成本点位作业,也可更换伺服电机加装绝对值编码器实现高精度闭环回转控制,适配不同预算、不同精度要求的自动化搭建场景。
- 上一篇:多关节工业机械臂本体结构三维设计
- 下一篇:六轴铰接式工业协作机械臂结构设计
- 全部评论(0)
- 模板大小: 5.27 MB
- 售价:5金币
- 下载次数: 184
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 工业机器人
