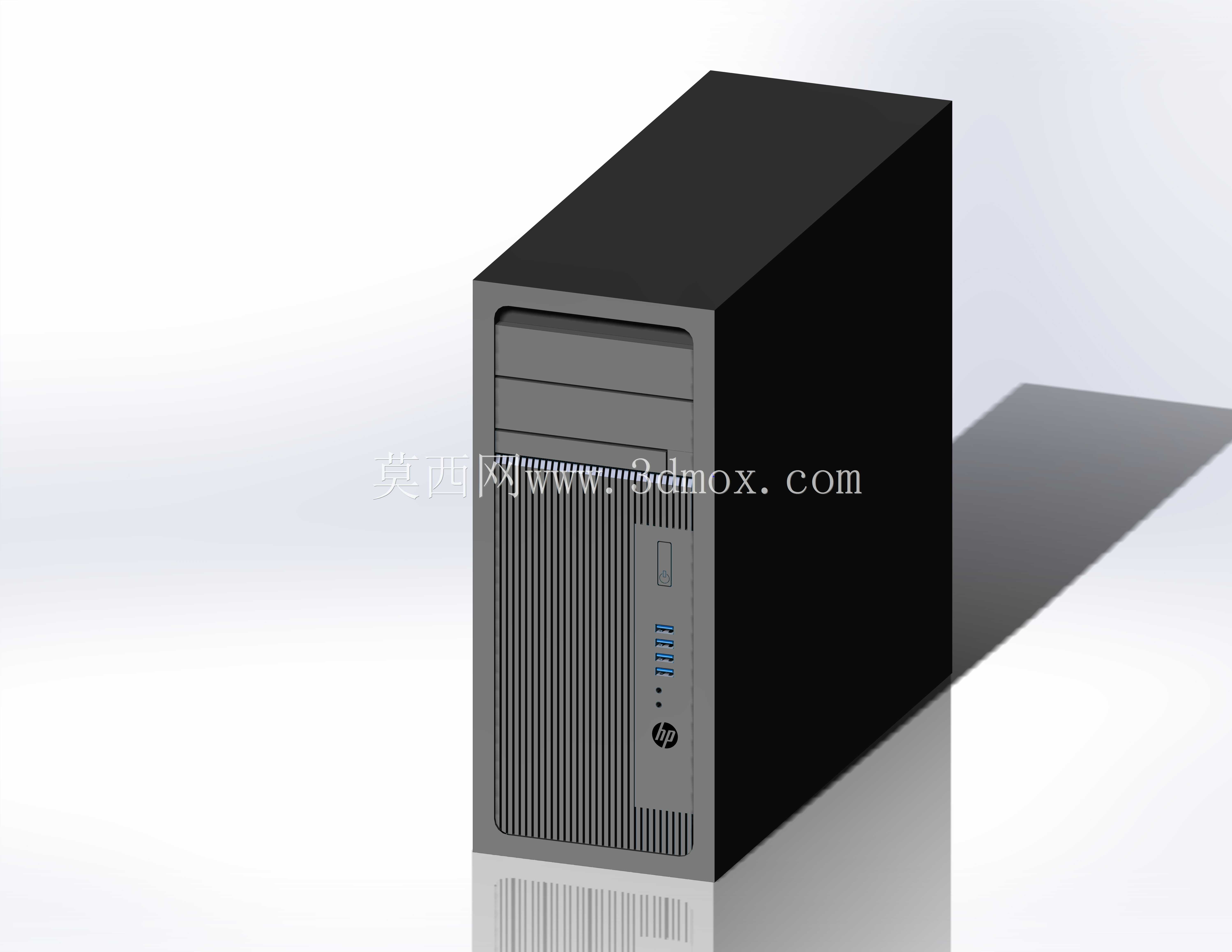

惠普Z240塔式工作站主机外观结构建模

在工业设计、三维建模、工程仿真这类对算力有稳定要求的作业场景里，塔式工作站是桌面端核心算力载体，本次建模还原的这款立式主机，是面向中小设计团队、独立工程从业者的常用算力设备。从实际使用场景来看，这类设备常被放置在设计工位桌面下方或侧边台架，建模时首先要考虑的就是安装边界的适配：常规工位预留的主机放置区宽度多在200-250mm区间，深度预留450-550mm，高度预留400-450mm，建模过程中严格对齐了这类通用工位的尺寸边界，确保模型导入工位布局场景时不会出现尺寸冲突，也能适配常规办公桌下的走线空间预留要求。

从设备实际用途出发，这类工作站主要承载SolidWorks等三维软件的大装配体打开、工程图出图、简单渲染输出，也可兼顾日常办公、多任务并行处理，因此机箱结构设计上优先考虑散热扩展性与硬件兼容性。建模时还原了前面板的分层结构：上部为光驱位预留区域，中部是竖向格栅进风区，下部预留了前置接口模块的安装位，包括USB接口、音频接口与电源按键，这些细节的还原是为了方便后续做工位人机交互验证时，能准确判断前置接口的操作可达性——常规坐姿下，人手垂落至主机前置面板的操作高度在300-350mm区间，模型里的接口位置正好落在这个舒适操作区间，符合实际使用的人机要求。

设计思路上，这款主机采用经典的黑灰撞色立式结构，黑色侧面板为金属材质，做了哑光质感处理，避免桌面灯光反射干扰设计人员视线；前面板灰色区域为塑料材质，竖向格栅的开孔方向顺着机箱内部风道走向，建模时还原了格栅的均匀间距，既保证进风面积，也能避免大尺寸杂物进入机箱内部。机箱底部预留了垫高支脚的结构，高度在10mm左右，这个设计是为了让机箱底部和放置面留出空隙，避免桌面冷凝水、泼溅液体直接接触机箱金属壳体，同时辅助底部进风，提升长时间高负载运行时的散热稳定性。

从结构细节来看，建模时还原了机箱前面板的HP标识位置、侧边的免工具拆卸卡扣结构，这类细节的还原能让模型在做产品展示、工位布局演示时更具真实感，也方便后续做机箱改装、硬件升级的模拟验证——比如加装硬盘、更换显卡时，可通过模型提前判断机箱内部的硬件安装空间，避免采购的硬件出现尺寸不兼容的问题。另外机箱后部的接口区域、电源位预留、PCIe插槽位置也都按照实际硬件布局做了对应还原，可直接用于机房布局、办公场景搭建的三维素材使用，不需要额外调整结构比例。
