直插式铝电解电容器10mm直径20mm高度

在消费类电源板卡、工业控制驱动板、小型家电主控回路的PCB设计环节，直插式铝电解电容是绕不开的基础无源器件，这类电容承担着电源输入滤波、输出纹波抑制、储能缓冲、信号耦合去耦的核心作用，尤其在低频大纹波的回路中，相比贴片电容拥有更大的容值余量和更强的浪涌电流耐受能力。这款直插电解电容采用标准THT通孔安装设计，引脚间距设定为5mm，适配行业通用的PCB焊盘孔径规范，无需单独定制封装即可直接匹配多数通用电源板、驱动板的焊盘布局，能大幅缩短硬件设计阶段的封装绘制周期，也能避免因封装尺寸不匹配导致的生产焊接不良问题。

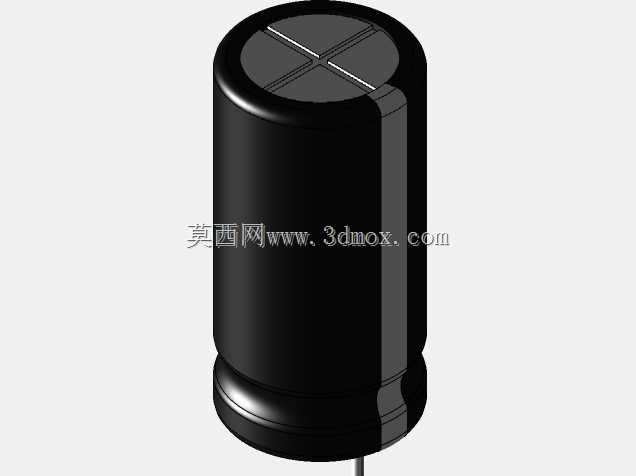

从外形边界来看，电容本体直径为10mm，本体总高度为20mm，包含引脚在内的整体安装高度需要在结构设计时预留至少22mm的垂直空间，避免与上方的结构件、散热片或者其他板上元件产生干涉；引脚采用镀锡铜包钢材质，直径适配常规波峰焊、手工焊的工艺要求，可过260摄氏度波峰焊时长5秒以内的焊接工艺，不会出现引脚氧化、本体密封胶受热失效的问题。本体顶部设计有十字形防爆刻痕，当电容内部因过压、过温出现电解液气化压力升高时，刻痕会优先开裂释放内部压力，避免电容本体爆裂飞溅损坏周边电路元件，这一设计是工业级直插电解电容的标准安全配置，在开关电源、电机驱动这类存在电压波动风险的应用场景中尤为重要。

建模过程中严格遵循实物的尺寸公差要求，本体圆柱的同轴度、引脚的平行度都按照实际生产的公差范围做了还原，本体外壳的黑色塑封层、负极标识条、顶部防爆槽的细节都做了1:1复刻，可直接用于PCB布局的干涉检查、产品装配仿真、整机BOM展示建模等场景。在实际选型应用中，这类电容通常布置在整流桥后方的滤波位置、IC芯片的电源引脚近端，安装时需要注意负极标识条对应PCB丝印的负极标记，避免反接导致电容失效；在结构布局时，需要尽量远离板上的大功率发热元件，比如功率MOS管、整流桥堆、水泥电阻等，保证电容工作环境温度不超过额定上限，延长器件使用寿命。对于三维建模从业者而言，这类标准电子元件的精准模型可以直接导入常用的机械设计软件中，在做整机结构堆叠、PCB装配验证时，不需要反复测量实物尺寸调整模型，能有效提升整体设计效率，减少因元件尺寸偏差导致的结构返工问题。
