10Pin2.54mm节距直插排针结构设计

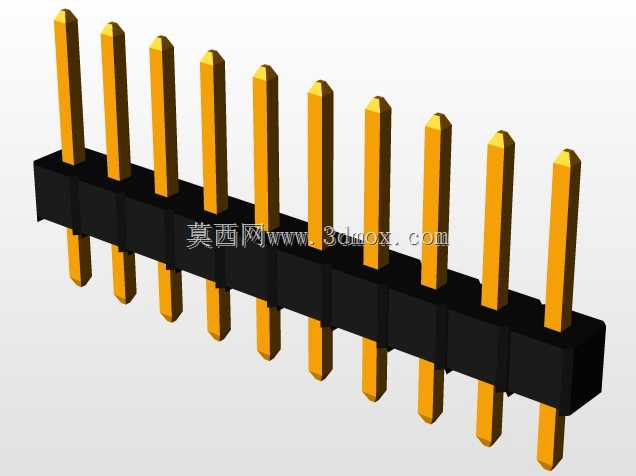

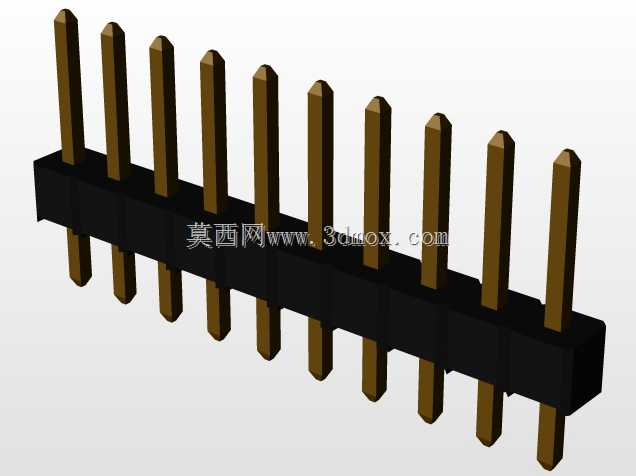

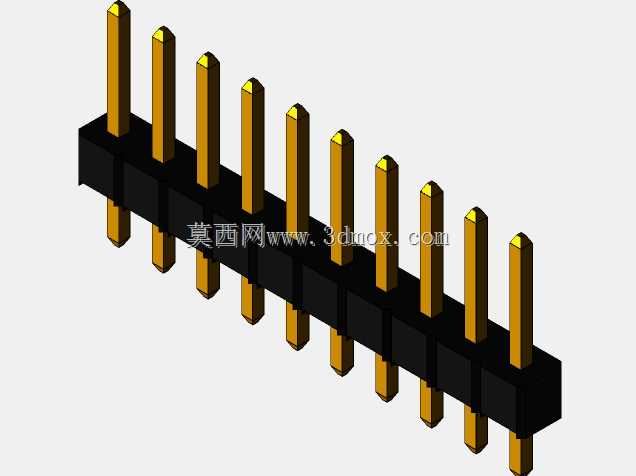

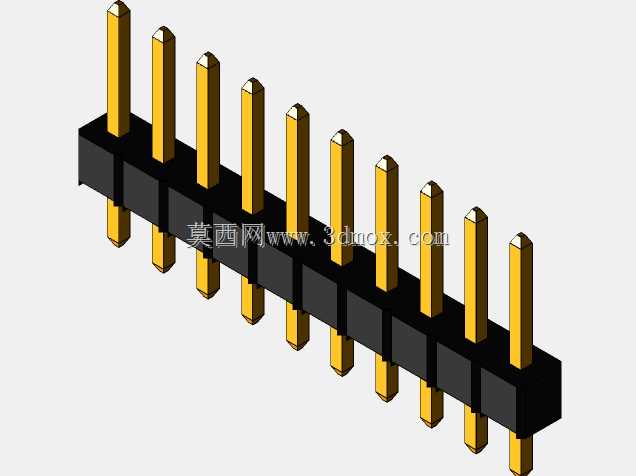

这款直插排针是板级电路互联场景中极为常用的基础互联元件，日常选型中常被用于工控板卡、消费电子主板、嵌入式开发板、电源模块等场景的板对板、板对排线的信号与小电流传输，是电子装联环节里用量极大的基础连接部件。从结构设计来看，这款排针采用单排10Pin布局，2.54mm的标准节距完全适配通用PCB板的孔位设计规范，能直接匹配市面上绝大多数万用板、量产PCB的标准焊盘孔径，无需额外调整孔位布局，可直接纳入常规BOM选型清单。整体外形尺寸控制精准，本体长度25.4mm，宽度2.54mm，插针总高度8.89mm，安装时插针穿过PCB焊盘后预留的焊接长度足够形成饱满的焊锡浸润角，不会出现插针过短导致的虚焊、焊盘脱落问题，也不会因插针过长占用板面对侧过多空间，影响其他贴片元件的布局。设计过程中，黑色绝缘基座采用耐高温工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、插针偏移的问题，基座上的每一个插针固定孔都做了定位限位结构，插针压入基座后不会出现轴向窜动、径向歪斜的情况，每根插针的同轴度偏差控制在极小范围内，插装时不会出现个别插针无法对准焊盘孔的问题。插针采用黄铜基材表面镀金处理，接触电阻低，抗氧化能力强，长期使用不会出现接触不良、信号衰减的问题，插针顶端做了导向倒角处理，无论是手工插装还是自动化设备插件，都能顺利对准PCB孔位，减少插件工序的卡料、歪针不良率。在实际设备应用中，这类排针既可以作为永久焊接的固定互联部件，也可以搭配同规格排座形成可插拔的连接结构，方便模块的拆卸更换与调试，比如在工控IO板上，这类排针常用来外接传感器信号线、调试接口，在消费电子产品中常用来连接显示屏、按键板等外接模块，其稳定的机械结构与可靠的电气接触性能，能够保证设备在振动、温变等常规工况下保持连接稳定，不会出现信号中断、接触失效的问题。建模过程中严格遵循实际生产的尺寸公差要求，绝缘基座的固定凸台、插针的压入段尺寸都完全匹配实际冲压、注塑工艺的成型精度，模型可直接用于PCB板的3D布局干涉检查，提前预判排针安装后与周边壳体、其他元件的空间冲突，减少打样阶段的结构修改次数。
