三芯板对板连接器接插件结构设计

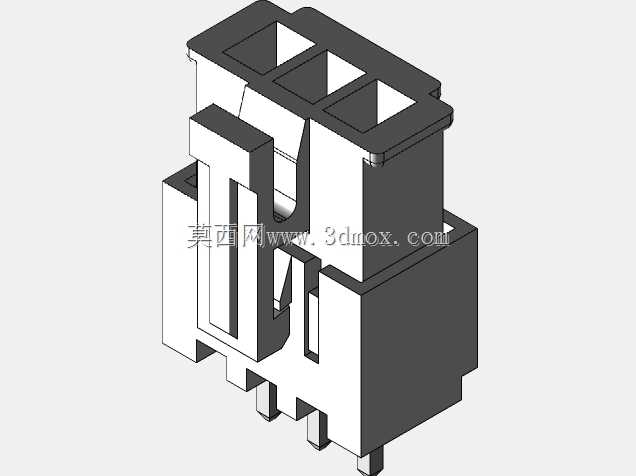

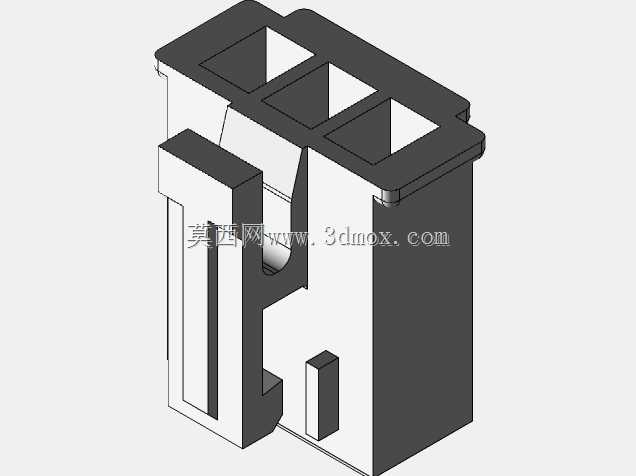

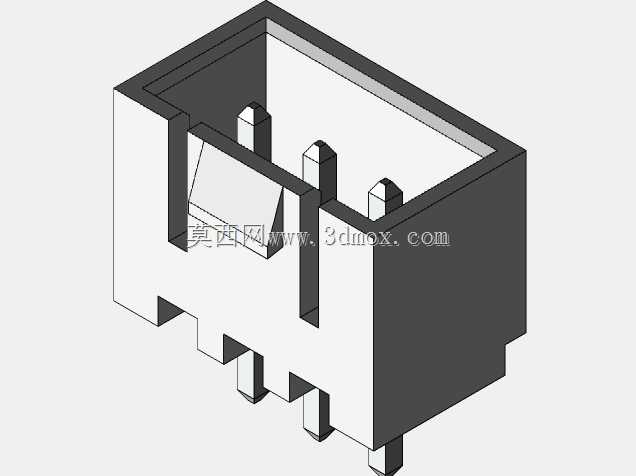

这款三芯插接结构主要应用在低压电气控制回路、小型工控设备内部线束对接、消费电子内部电源与信号传输场景中，承担板端与线端的电流、信号稳定传输作用，在工业传感模块接线、小型伺服驱动信号接驳、家电内部控制板连线场景中都能见到同结构产品的应用。从结构设计来看，整体采用带防呆限位的框型壳体，顶部三个方形插接腔做了等距排布，腔体内壁预留了端子卡接的倒扣槽位，装配时公端插片插入后可通过倒扣结构实现端子的轴向锁止，避免设备运行过程中受振动拉扯出现端子退针、接触不良的问题。壳体外侧设置了对称的导向筋位，插接过程中可通过筋位与对接端的导向槽配合，实现盲插对位，减少装配时的对位调整时间，也能避免反插导致的端子弯折、内部结构损坏。下部的插脚结构做了阶梯式限位设计，插入PCB板安装孔后，阶梯面可贴合PCB板面，控制插入深度，保证波峰焊或者回流焊过程中焊锡爬升高度一致，避免虚焊、焊锡溢出到插接腔内部的问题。从安装边界来看，整体外形为规整的长方体结构，宽度方向尺寸适配三芯端子的排布间距，不会额外占用PCB板的横向安装空间，高度方向做了矮化设计，适配设备内部紧凑的安装空间，尤其是在薄型控制盒、小型传感模块这类内部空间局促的场景中，不会因为接插件高度过高导致盒盖无法装配。壳体的壁厚做了均匀化处理，采用注塑成型工艺时可避免壁厚不均导致的缩痕、翘曲问题，插接配合面的拔模斜度控制在合理范围，既方便注塑脱模，也能保证公母端插接后的配合松紧度适中，既不会因为配合过紧导致插拔力过大增加装配难度，也不会因为配合过松出现接触电阻过大、松脱的问题。在实际选型应用中，这类三芯接插件通常用于传输额定电流范围内的直流电源或者低频开关信号，相邻插接腔之间的隔离筋可避免极间飞弧、短路问题，满足低压电气设备的绝缘安全要求，壳体选用的工程塑料材质具备一定的耐温性能，可适配常规波峰焊的温度曲线，不会过炉时出现壳体变形、熔化的问题。
