直插式陶瓷电容器三维结构设计

在消费电子、工业控制板卡、电源模块的直插线路板组装场景中，这类径向引线陶瓷电容是板级电路最常用的无源器件之一，主要承担高频去耦、信号滤波、直流隔离、脉冲能量缓冲的作用，在开关电源次级回路、单片机IO口防护、模拟信号前端调理电路中应用极广，相比贴片电容，直插封装的结构抗机械应力能力更强，在存在振动冲击的工业设备板卡上可靠性表现更稳定。

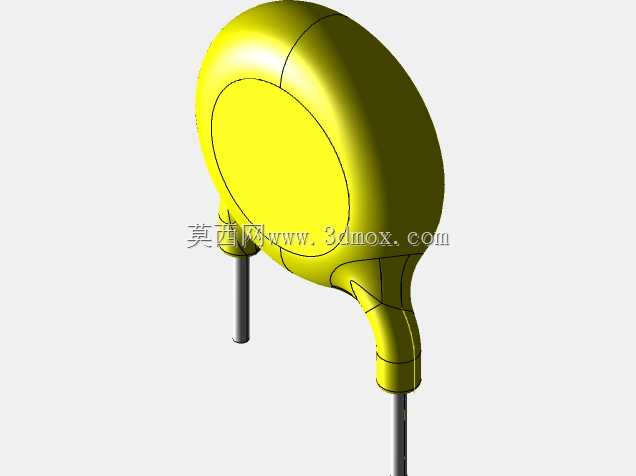

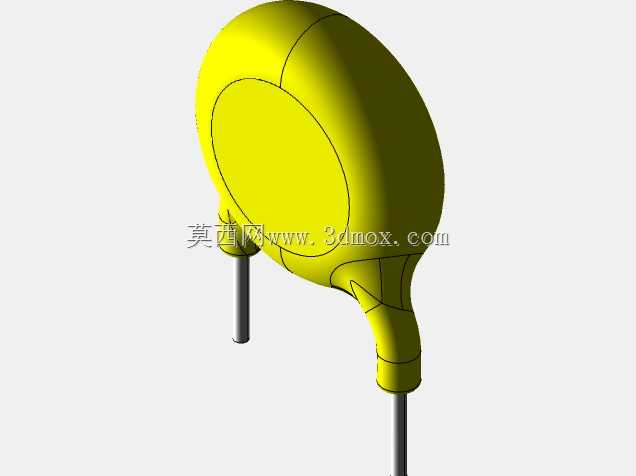

这款电容的主体采用扁圆形陶瓷介质封装，本体直径11mm，厚度4mm，两根镀锡铜引线沿本体径向引出，引线间距为10mm，引线直径适配常规PCB板0.8mm安装孔径，插装后引线伸出板面的长度可根据波峰焊工艺要求裁剪，本体与引线衔接位置做了圆弧过渡的包封处理，避免焊接热应力传导到陶瓷介质内部造成隐裂。建模过程中优先还原了包封层的曲面过渡特征，没有生硬的棱角转折，还原了实际生产中环氧包封的自然成型轮廓，引线部分做了同轴度约束，保证两根引线的平行度误差控制在0.1mm以内，匹配PCB Layout时的焊盘间距设计要求，不会出现插装偏位、无法插装的问题。

设计时充分考虑了板级布局的安装边界，本体安装后距离板面的高度为12mm，不会和周边 taller 的直插元件产生空间干涉，扁圆形的本体结构相比同容量的圆柱形陶瓷电容，在板上占用的垂直空间更小，适合对板上元件高度有严格限制的紧凑型设备设计场景。包封层的黄色环氧材质特征也在模型中做了区分，和金属引线的材质表现形成明确差异，在做整机装配干涉检查、BOM可视化展示、装配工艺模拟时，能够清晰识别元件的实体边界，不会因为模型特征缺失导致布局时误判元件占用空间。

在电路设计选型阶段，这类精准的三维模型可以直接导入PCB设计软件做3D布局校验，提前排查元件和结构件、相邻元件的空间冲突，减少打样后出现的装配干涉问题，对于做自动化插装设备编程的工程师来说，模型的引线位置、本体轮廓精度也能直接用来定位吸嘴夹持位置、编带供料的姿态参数，缩短产线调试周期。
