DB9面板式公母对插连接器结构设计

这款DB9面板安装型公母对阴连接器，主要面向工业控制柜、通讯设备、测试仪器的面板走线场景设计，解决设备面板处串口信号转接的安装与防护需求。在实际工业现场布线中，很多工控设备、数据采集终端需要在设备面板上预留串口外接接口，同时要兼顾面板内侧的板卡连接稳定性，这类带安装法兰的对阴结构，刚好可以同时适配面板内外两侧的公头插接需求，不用额外做转接跳线，减少信号传输的节点损耗。

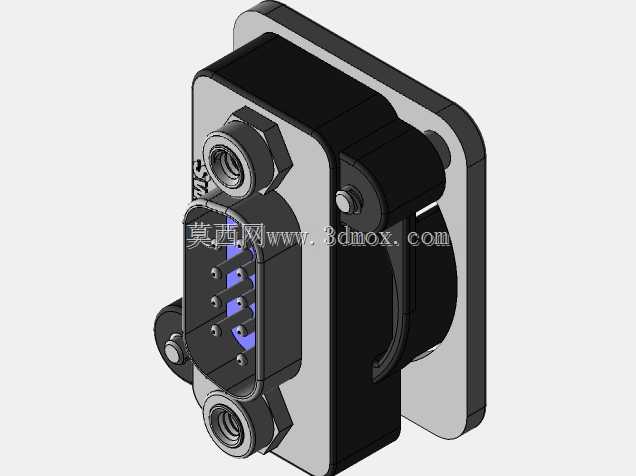

从结构设计来看，主体采用带安装耳的法兰基座作为固定载体，法兰上预留的两个安装孔位，适配面板开孔后的螺丝固定需求，安装时可以直接卡在面板开孔处，通过两侧的螺丝锁紧，保证连接器和面板之间的贴合度，避免长期使用后出现松动移位。中间的插接端采用公母对阴的结构设计，外侧接口可外接标准DB9公头线缆，内侧接口可直接对接设备内部板卡上的DB9公座，省去了内部转接线的布置空间，也降低了接线错误的概率。

连接器两侧设计了带螺纹的锁紧柱，外接插头插入后可以通过螺丝锁紧，避免设备运行过程中受振动影响出现插头松脱、信号中断的问题，这一点在工业现场的振动工况下尤为重要，很多现场通讯故障都源于接插件没有可靠锁紧。插接接触部位采用9针标准排布，完全符合RS232串口的通用尺寸规范，和市面上所有标准DB9接头都能实现兼容插接，不用做特殊的尺寸适配。

外形尺寸上，法兰基座的轮廓刚好覆盖常规DB9面板开孔的边缘，安装后不会在面板上留下缝隙，可配合密封胶圈实现基础的防尘防护，适配大部分非强腐蚀、非高防水等级的工业柜体内外安装场景。基座主体采用硬质绝缘材料作为主体结构，金属接触件内嵌在绝缘基座内，既保证了针脚之间的绝缘隔离，也能承受常规插拔的机械应力，不会因为多次插拔出现针脚歪斜、基座开裂的问题。

在设计建模过程中，重点校核了插接深度、安装孔位的同轴度、锁紧柱和插接端的相对位置，保证公头插入时能顺畅对位，不会出现针脚错位顶弯的情况；同时对法兰的厚度做了优化，既保证安装后的结构强度，也不会占用过多面板内侧的空间，方便设备内部其他元器件的布局。这类连接器在实际选型中，经常被用在工业PLC控制柜的面板通讯口、老式工控机的外接串口、测试仪器的信号转接面板上，相比普通的焊线式DB9插座，这种公母对阴的结构安装效率更高，内部接线更简洁，后期维护更换也更方便，不用重新焊接线缆，直接拧下固定螺丝就能替换整个连接器，大幅降低现场维护的时间成本。
