多规格螺纹连接角块结构设计

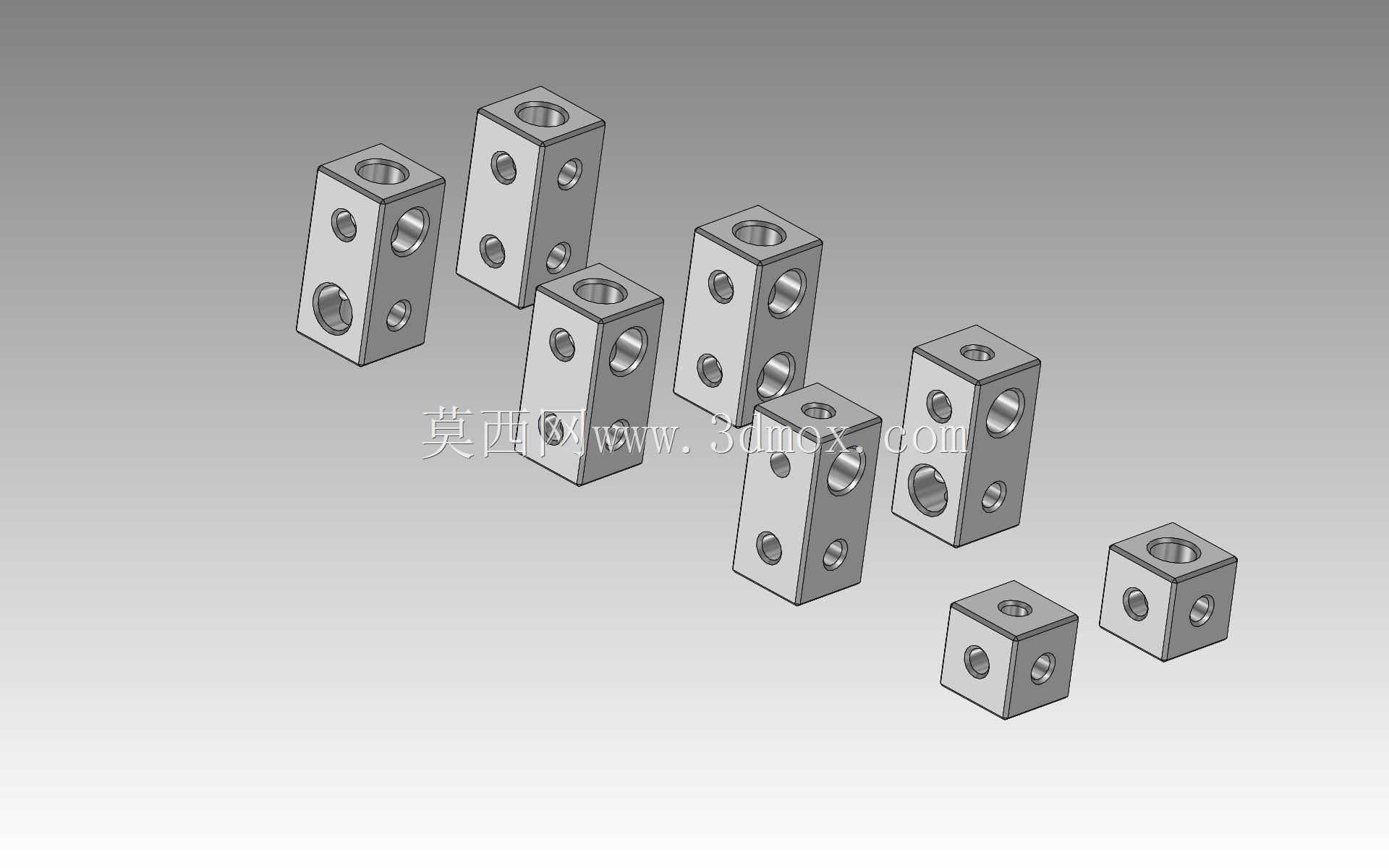

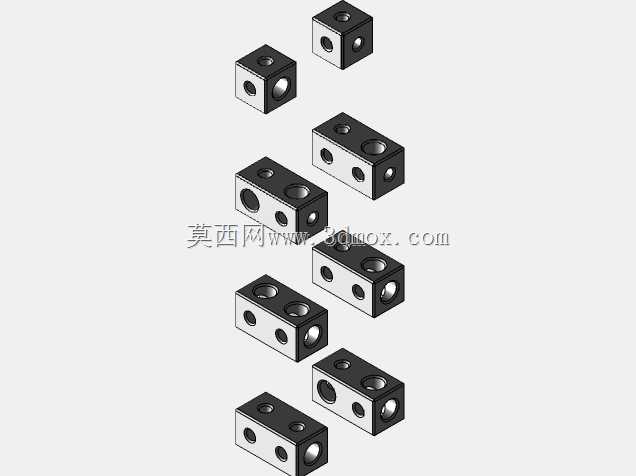

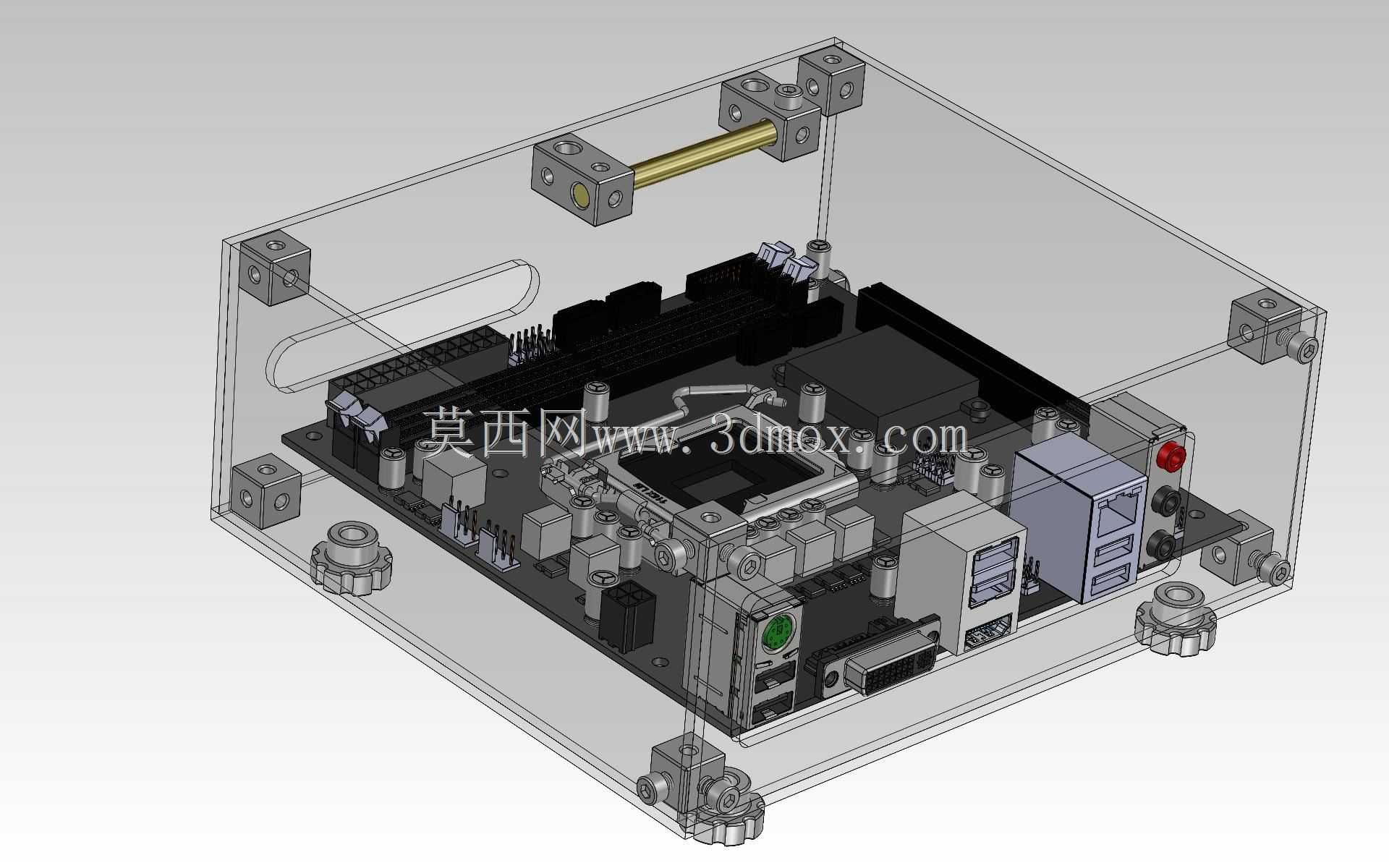

这类角块是小型框架类结构搭建中常用的直角连接构件，在非标机箱、小型实验台架、桌面级设备机架的组装场景中应用十分广泛，尤其适合需要频繁拆装调整的自定义设备框架搭建，能快速完成型材或板材间的直角定位与紧固，不需要额外焊接工序，适配小批量定制化设备的快速组装需求。从结构设计来看，该系列角块采用正方体或长方体基体构型，相邻三个正交面均布置有内螺纹孔，单块角块的四个相邻面上共设置8到32个不同规格的螺纹孔，可适配不同直径的连接螺钉，满足不同载荷等级的连接需求，角块的直角棱边做了微小倒角处理，既避免安装时划伤操作人员，也能消除直角加工时的毛刺应力集中问题，提升构件的长期使用稳定性。设计过程中，角块的安装边界做了充分考量，不同长度规格的角块对应不同的框架连接跨度，最短款的角块适合薄板拼接的小型机箱角部连接，长尺寸款的角块可承受更大的框架倾覆力矩，适配承重型机架的直角连接场景；角块的螺纹孔深度经过严格校核，既保证螺钉拧入后有足够的啮合长度，不会出现滑牙失效问题，也不会因为孔深过深导致基体壁厚不足，降低角块本身的结构强度。在实际设备组装时，这类角块不需要额外的定位辅助件，只需将待连接的两块板材或型材端面贴合在角块的两个相邻直角面上，对准预制的安装孔位拧入螺钉即可完成直角固定，相比传统的角码焊接方式，组装效率提升明显，且后期拆解调整时不会破坏基材，适合需要反复迭代修改结构的原型设备搭建。角块本身可采用金属、工程塑料、硬质木材等多种材质加工，金属材质的角块适合承重型工业设备框架连接，工程塑料材质的角块适合轻量化桌面设备、非金属机箱的组装，木质角块则多用于文创类、展示类框架结构的搭建，不同材质的角块结构尺寸完全统一，可实现跨材质的通用互换，降低结构设计时的选型复杂度。角块的相邻面螺纹孔采用错位排布设计，避免不同方向拧入的螺钉在基体内部发生干涉，即使在最小尺寸的角块上，各个螺纹孔的底部也保留了足够的安全壁厚，不会出现孔位打穿导致的结构失效问题，同时螺纹孔的入口处做了沉头倒角，方便螺钉快速对准拧入，降低现场安装的操作难度。
