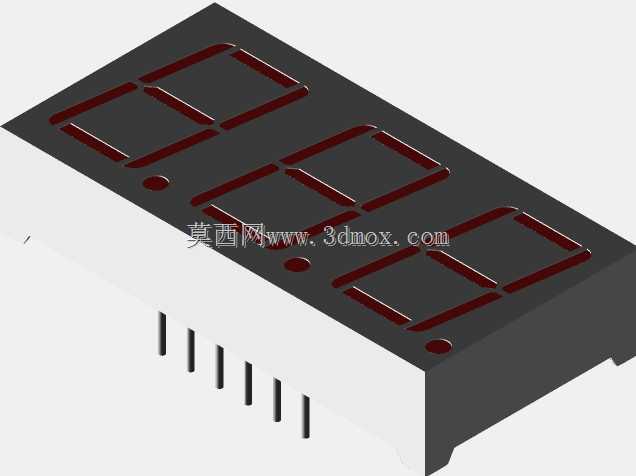

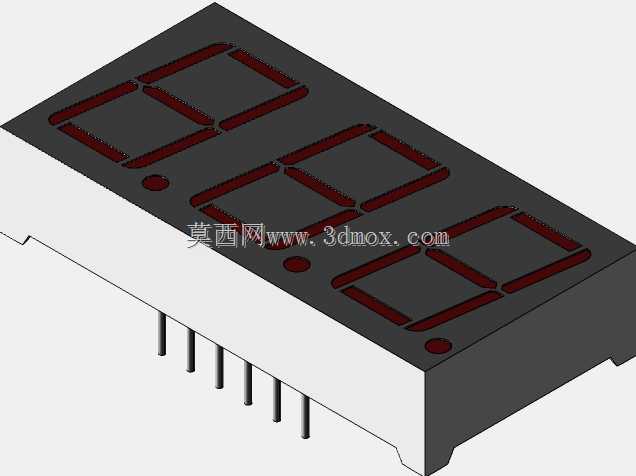

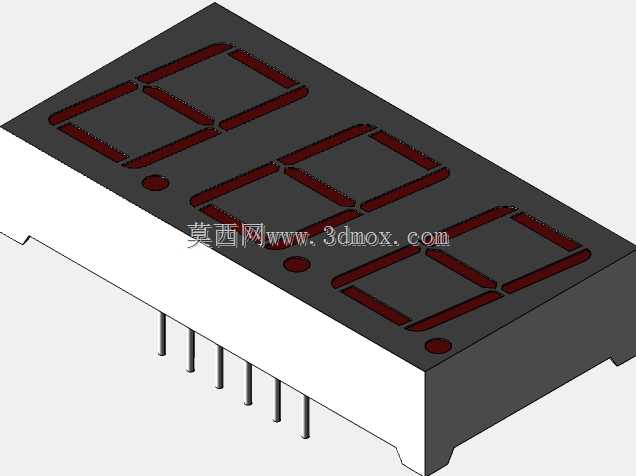

三位直插式红光LED数码显示器件

做小型测控装置面板布局的时候，这类三位直插数码管是绕不开的选型件，常见在温控器表头、小型计数器、直流电源输出显示、简易工控参数面板这类场景里，用来输出十进制数值信息，相比段码液晶，它的自发光特性在车间光照复杂、设备安装位置偏低的场景下，读数辨识度更高，不需要额外加背光模组，电路驱动逻辑也更成熟，用通用段码驱动芯片就能直接点亮，不需要复杂的时序配置。

建模的时候首先要卡准安装边界，引脚间距是标准2.54mm，刚好适配通用万用板、常规PCB焊盘间距，不用额外做非标准封装，能直接匹配现有成熟的PCB封装库，减少画板阶段的封装绘制工作量。整体外形尺寸长37.6mm、宽19mm、本体高度8.1mm，做面板开孔的时候要注意，显示面的沉台深度要和本体高度匹配，不能让显示面突出面板太多，也不能凹进去过深导致侧方视角看不到数字，引脚伸出本体的长度要留够波峰焊的吃锡深度，同时要注意引脚的排布顺序，和公共极、段码极的定义对应，避免建模时引脚顺序错位导致后续做装配干涉检查时出现误判。

设计上三个数码位的小数点都布置在每位的右下角，适配常规数值显示的小数位标注需求，比如显示温度、电压、计数数值的时候，可以根据量程点亮对应位置的小数点，不需要额外做标识。显示段的发光区域做了下沉处理，表面覆盖的透明环氧层刚好和外壳顶面齐平，既可以保护内部的发光芯片，也能避免外部灰尘、油污直接沾到发光段上，适合工业现场的多尘、少量油污的使用环境。外壳采用黑色阻光环氧材质，能隔绝相邻位之间的光线串扰，避免某一段点亮时余光影响相邻位的显示清晰度，减少显示重影的问题。

做装配校验的时候要注意，器件本体和PCB之间要留0.5mm左右的间隙，避免焊接时热胀冷缩导致外壳顶到PCB表面的丝印或者贴片元件，引脚的直径要和标准2.54mm排针对应，既能保证焊接强度，也不会因为引脚过粗撑大PCB焊盘导致焊盘脱落。这类显示件的安装方向要和面板上的标识方向一致，建模时可以在本体侧面做微小的定位缺口，对应PCB上的丝印标识，避免生产插件时插反方向，导致显示数字倒置。
