SJT14/3规格电缆应变消除防护结构

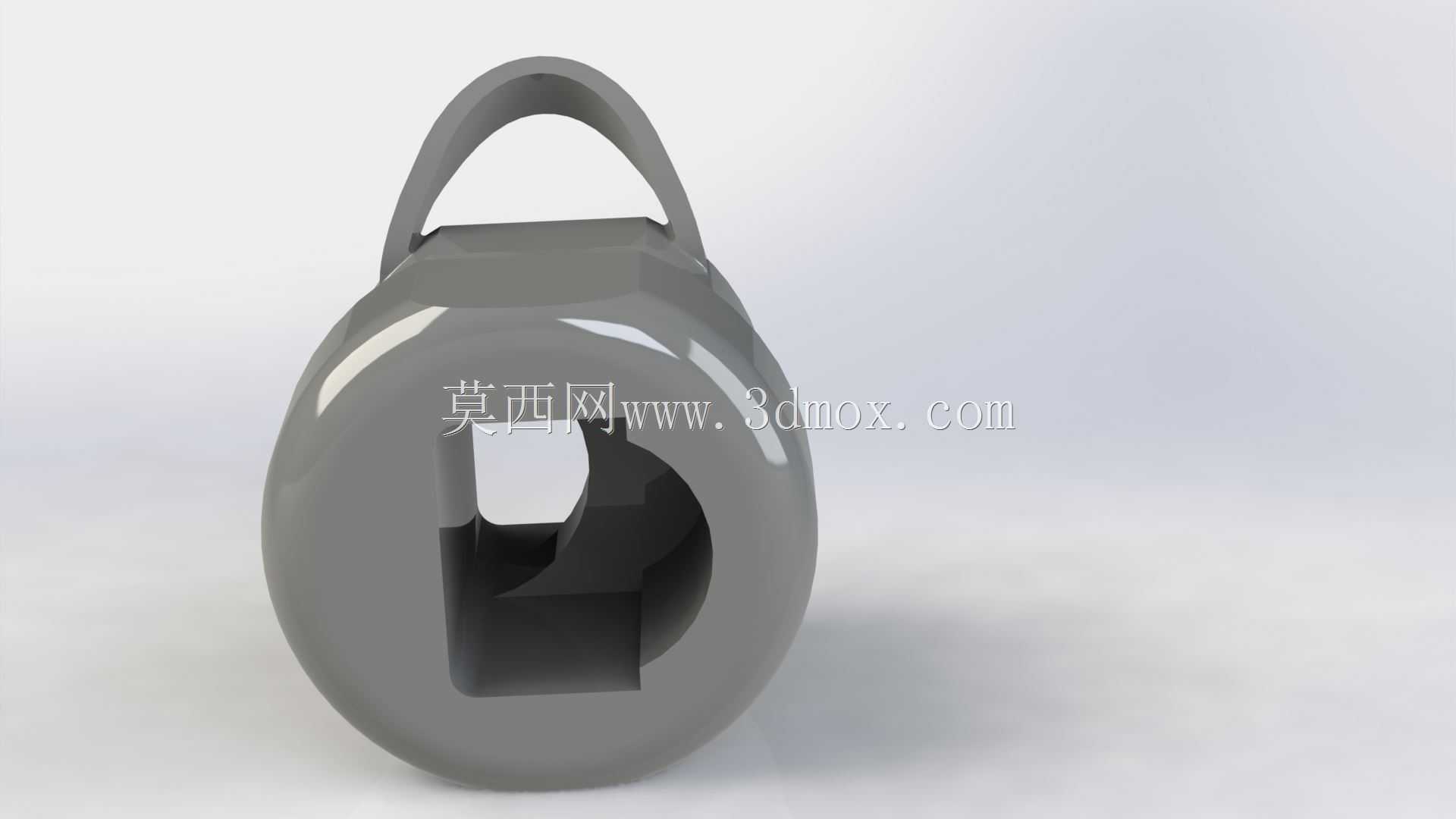

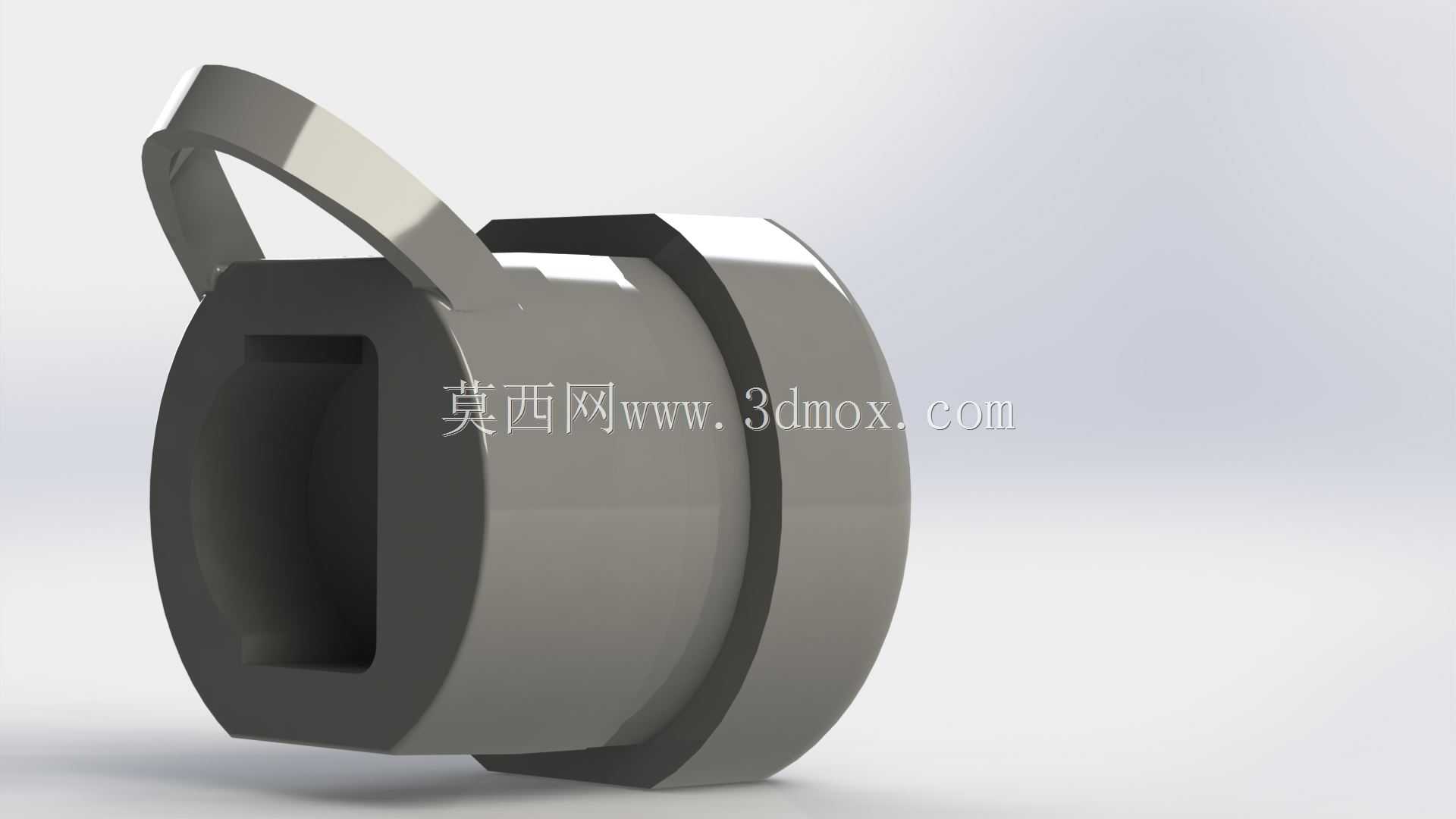

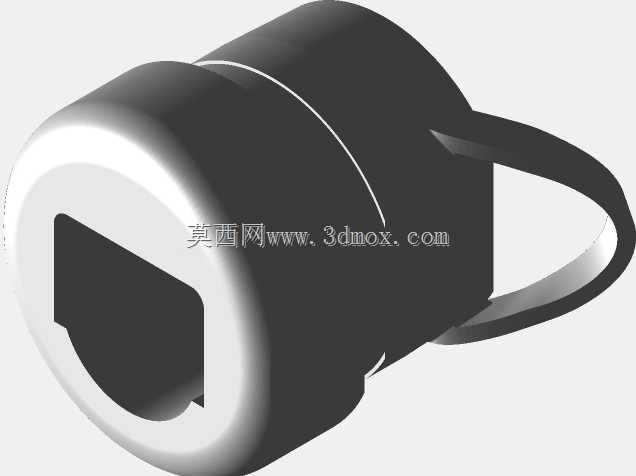

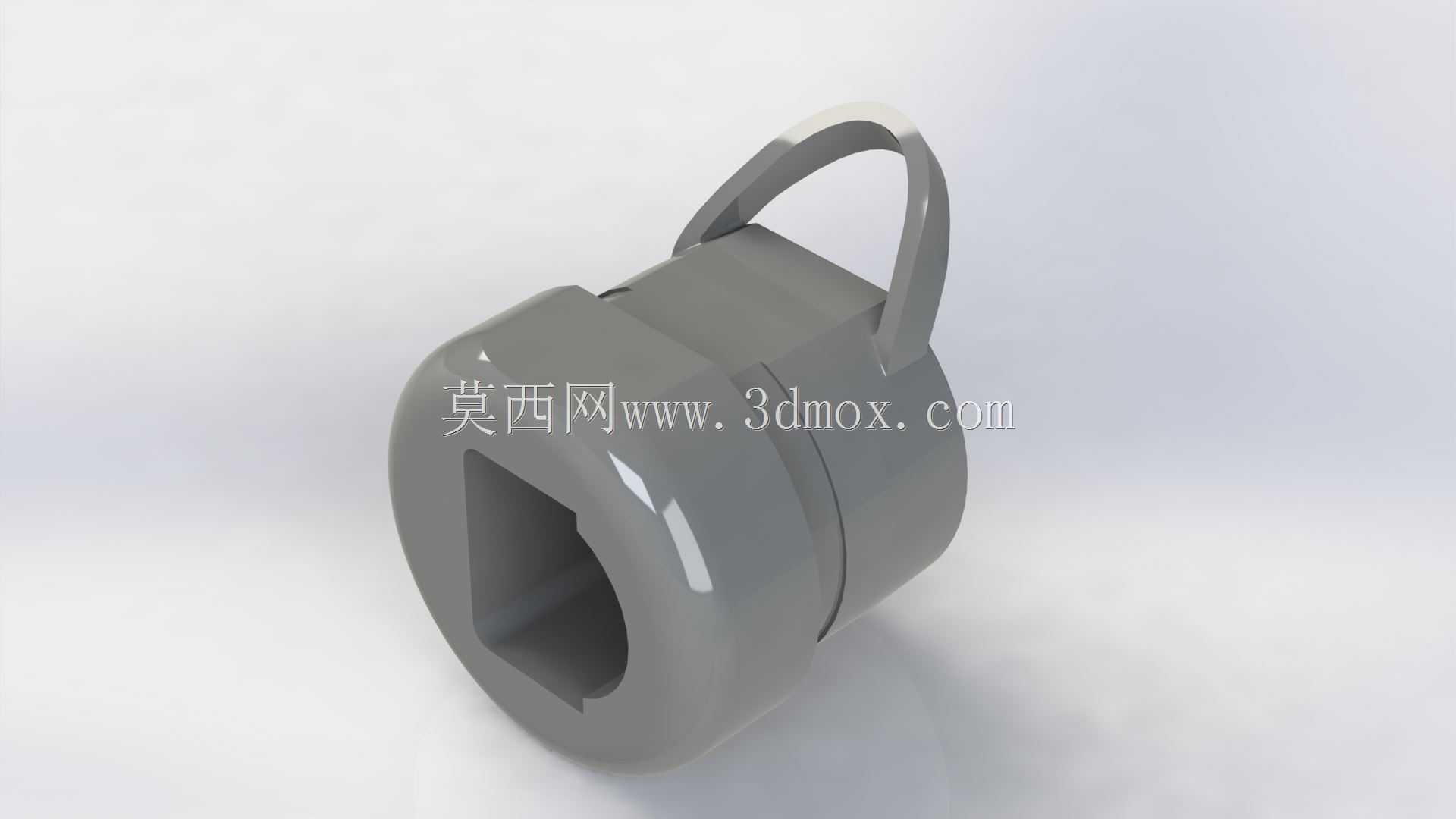

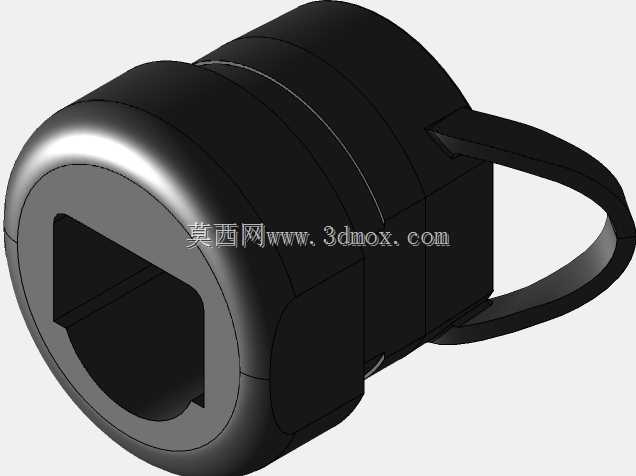

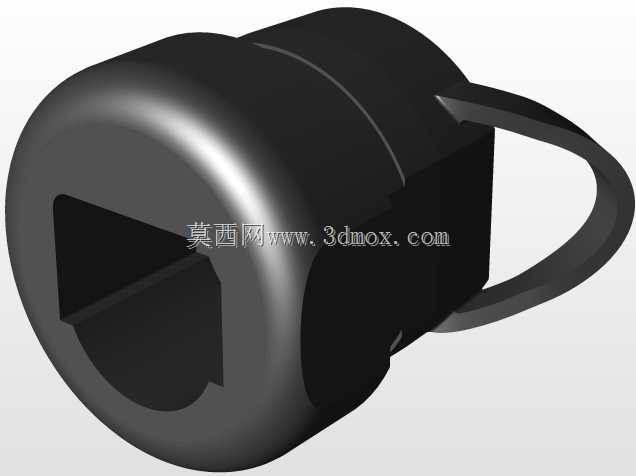

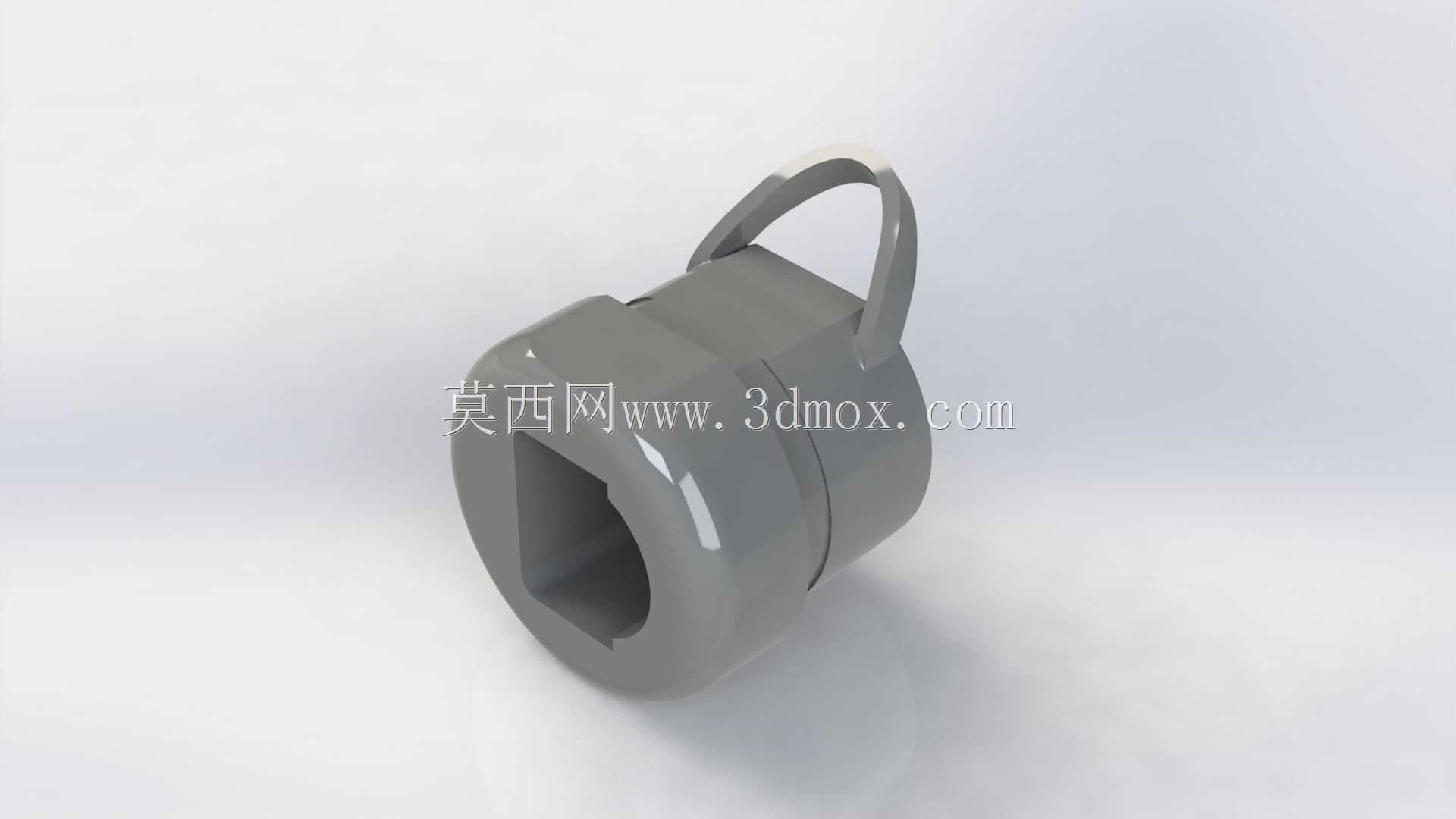

在电气布线、设备接线的实际工程场景中，线缆接入设备端口的位置往往是故障高发区——设备运行过程中的振动、线缆受外力拉扯、反复弯折都会让线芯与端子的连接位置承受持续应力，轻则接触不良导致信号中断、供电不稳，重则线芯断裂直接造成设备停机，这类故障在工业控制柜、户外电气设备、移动用电终端的运维中占比不低，电缆应变消除结构就是为解决这类痛点设计的配件。这款适配SJT 14/3规格线缆的应变消除件，核心功能是在线缆穿入设备壳体的位置，将线缆的外护套牢牢固定，把外部拉扯、弯折产生的应力全部传导到设备壳体上，避免应力直接作用在内部接线端子与线芯的压接位置。从结构设计来看，主体采用带中心方孔的柱式基座，方孔尺寸匹配对应规格线缆的外护套轮廓，穿线后可通过基座与设备面板的配合结构夹紧线缆外被，不会出现线缆滑动、扭转的情况；顶部的一体式弧形提挂结构，既可以作为线缆弯折时的导向支撑，让线缆出线位置形成平缓的弯曲弧度，避免直角弯折造成的线芯疲劳，也能在布线时作为临时挂点，方便施工过程中线缆的临时固定。安装边界方面，基座的圆柱段直径适配常规电气设备的标准开孔尺寸，安装时直接卡入或通过配套紧固件固定在设备面板的开孔处即可，不需要额外加工复杂的安装位，基座的轴向长度预留了足够的密封配合空间，如果是户外使用场景，还可以在基座与面板之间加装密封胶圈，实现IP65级别的防护效果。实际建模过程中，所有的圆角过渡都做了工程化处理，没有尖锐棱角，既避免安装时割伤施工人员、划伤线缆外护套，也符合注塑成型的工艺要求，不会出现壁厚不均、应力集中的注塑缺陷；弧形挂耳的厚度经过受力校核，能承受至少50N的线缆拉扯力不会出现断裂，完全满足常规工业场景的布线拉力要求。这类配件虽然体积不大，但在电气系统的可靠性设计中是不可缺少的细节，很多设备的早期故障都源于这类小配件的选型或设计缺失，精准适配线缆规格的应变消除结构，能大幅降低接线位置的故障概率，减少后期运维的人工成本。
