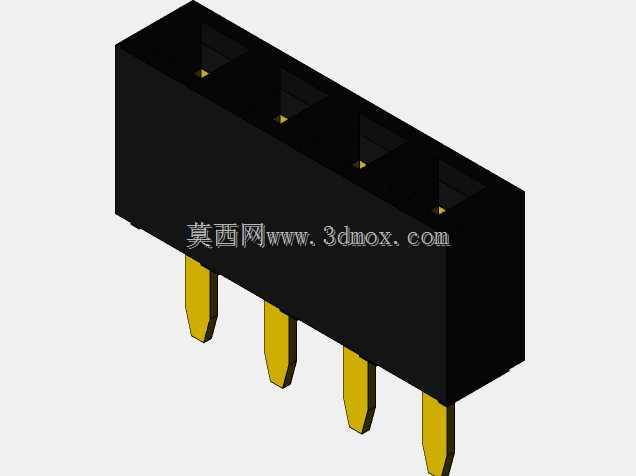

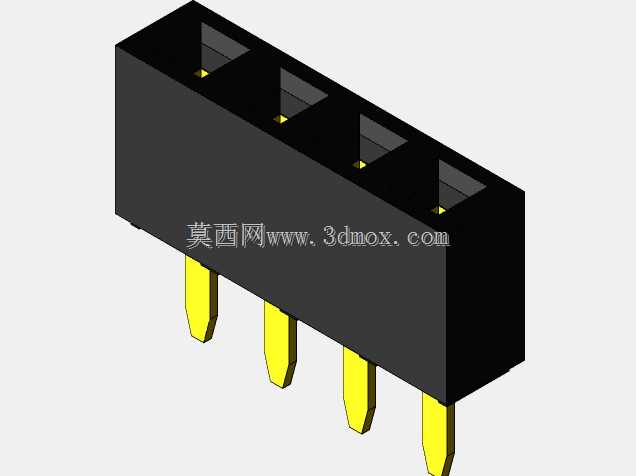

4Pin2.54mm节距直插内螺纹排母座

这款4位直插式内螺纹排母座，在农用收割台的电控板卡连接场景中应用十分广泛，这类农机作业环境振动大、粉尘多，普通排母在长期颠簸下容易出现引脚松脱、接触不良的问题，带内螺纹锁紧结构的排母可以通过配套螺丝将对接公端牢牢锁止，避免作业过程中接插件松脱导致的电控信号中断。从结构设计来看，这款排母采用黑色耐高温绝缘塑壳作为基体，塑壳内部嵌装4组带内螺纹的导电接触端子，端子伸出端为直插式引脚，适配PCB板的通孔焊接工艺，接触端的内螺纹孔可以和对接公座的固定螺丝配合，实现机械锁止与电气连接的双重功能。设计过程中首先要确定引脚节距为2.54mm，这是通用PCB板的标准孔距，能够直接适配市面上多数通用控制板的焊盘布局，不需要额外改板；整体长度控制在10.66mm，宽度2.5mm，高度5mm，属于紧凑型设计，在收割台这类板卡安装空间紧凑的电控舱内，不会占用过多布局空间，也不会和周边的电容、电阻等贴片元件产生干涉。安装边界方面，直插引脚的长度适配1.6mm标准厚度PCB板，过波峰焊时引脚露出板面的长度控制在1.2mm左右，既能保证焊锡充分浸润形成可靠焊点，又不会因为引脚过长导致焊后剪脚工序额外增加工时。塑壳的定位凸台和PCB板上的定位孔配合，过炉时不会出现偏移，保证每个引脚都能准确对准焊盘。接触端子采用镀金铜材，导电性能优异，在农机户外作业的宽温环境下，依然能保持稳定的接触电阻，不会因为温度变化出现接触失效的问题。内螺纹的牙距经过优化，和配套M2螺丝配合时，锁紧力矩控制在0.2N·m即可达到可靠锁止效果，既不会因为力矩过大导致塑壳开裂，也不会因为力矩过小出现松脱。在实际选型时，这类带锁紧结构的排母除了收割台电控系统，也可以用在工业自动化控制板、户外通讯设备等对连接可靠性要求较高的场景，相比普通无锁紧排母，抗振动、抗冲击性能提升明显，能够大幅降低设备后期运维的接插件故障概率。建模过程中需要重点关注塑壳内部端子槽的尺寸公差，槽宽公差控制在±0.02mm，保证端子压入塑壳后不会出现松动，引脚的位置度公差控制在±0.05mm，确保插件时能够顺利对准PCB焊盘孔，不会出现插歪、顶坏焊盘的问题。
