13针SMH250-SMW250连接器组件结构

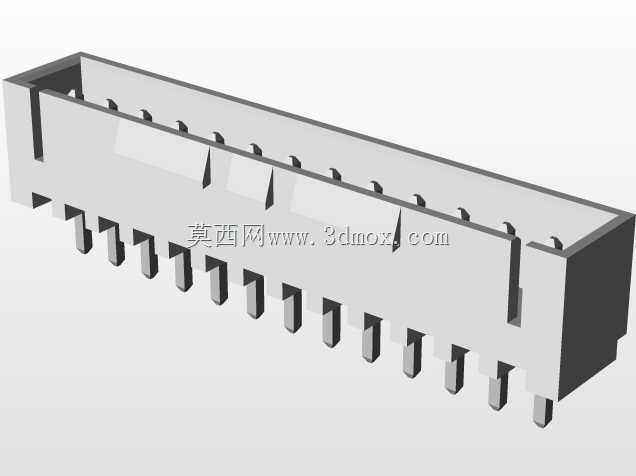

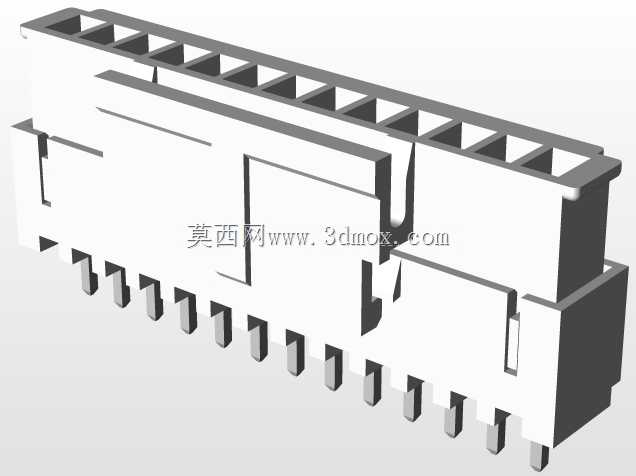

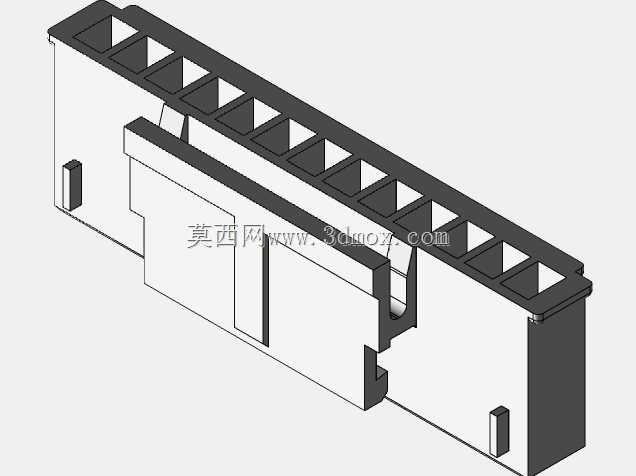

这款13针接插组件在工业电控、小型设备信号传输场景中应用十分广泛，常作为板对线连接的核心部件，承担低压信号回路、小功率供电回路的物理连接与信号导通作用，在消费电子内部布线、小型工控模块外接接口、传感信号采集端子排等场景都能见到同规格产品的身影。从结构设计来看，整体采用公母对插的卡扣式锁紧思路，壳体上预留的弹性卡舌能在插合到位后自动卡入对接端的限位槽，避免设备运行过程中受振动、拉扯出现松脱断连的问题，壳体侧边的导向筋位在插合时能起到对位引导作用，即使是盲插场景也能快速对准针位，避免插歪导致插针弯折、接触不良的故障。接插端的13个针位采用等间距排布，每个针脚的固定位都做了防脱倒刺结构，压接线材后插入壳体时，倒刺会卡入壳体内壁的卡槽，避免拉扯线材时针脚从壳体中脱出。针脚伸出端采用直插式设计，适配PCB板上对应间距的焊盘孔，过波峰焊时能保证焊锡充分浸润针脚与焊盘的结合面，导通电阻稳定在极低水平，满足长期信号传输的可靠性要求。壳体整体采用阻燃工程塑料注塑成型，壁厚均匀，既保证了结构强度，又能在相邻针脚之间形成可靠的绝缘隔离，避免高压差针脚之间出现爬电、击穿的问题。安装边界方面，壳体整体为长条形结构，插合方向的总长度预留了足够的手部操作空间，侧面没有突出的多余结构，在PCB板上布局时，周边预留2mm的安全间隙即可满足安装、插拔的操作需求，针脚伸出长度适配常规1.6mm厚度的PCB板，焊接后针脚露出焊盘的长度控制在1mm以内，不会和板上其他低矮元件产生干涉。从建模细节来看，所有卡扣、筋位、针脚的尺寸都严格匹配实物的装配公差，壳体上的脱模斜度、针脚的倒角都做了还原，不管是用来做设备整体的装配干涉检查，还是用来做接插件的选型验证，都能直接调用，不需要额外做尺寸修正。在实际选型使用时，要注意对接端的线径匹配范围，每个针脚的压接槽适配常规22-26AWG的多股铜芯线，压接时要保证线芯完全插入压接筒，压接位置避开针脚的接触弹片区，避免压接损伤导致接触电阻过大。
