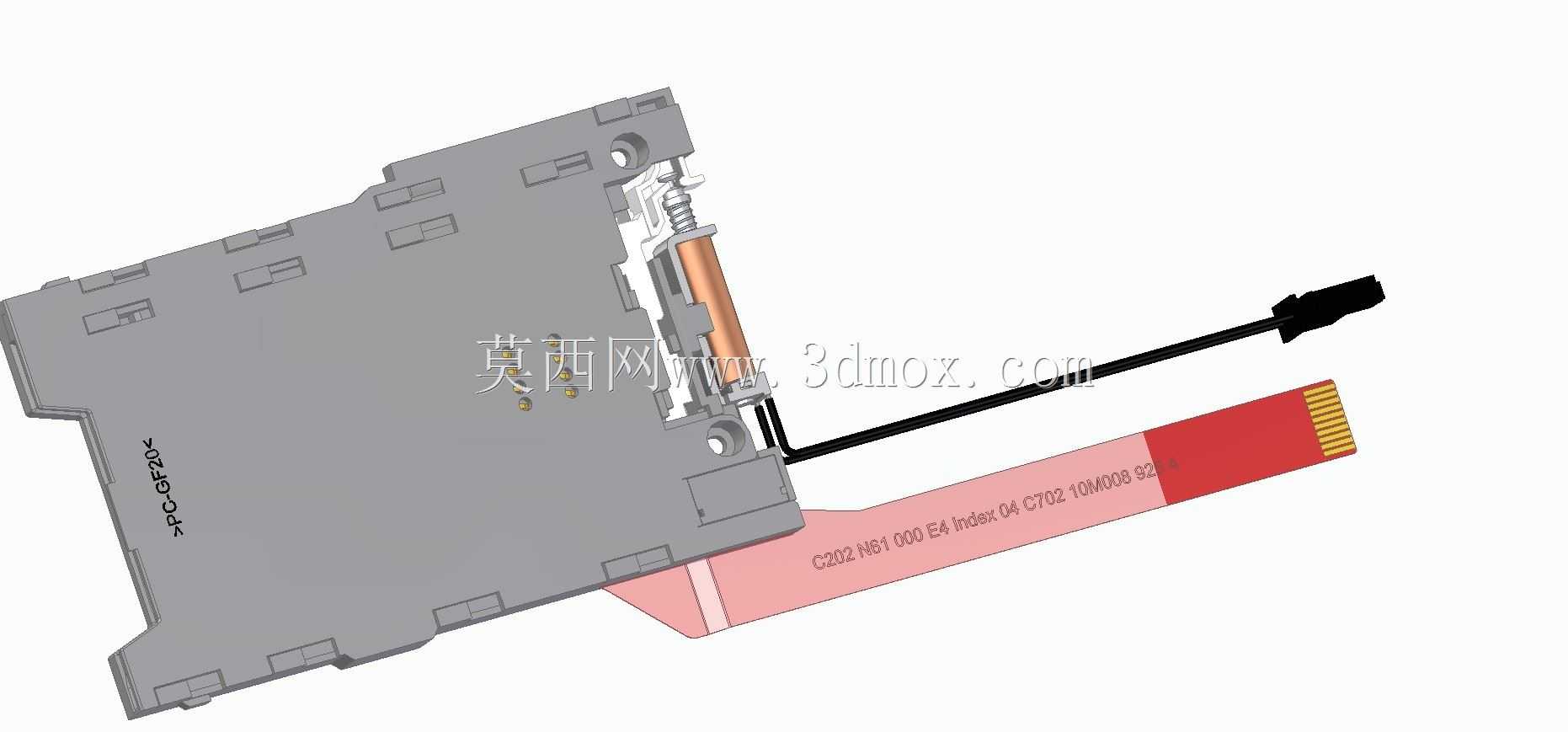

带柔性排线弹出式智能卡连接卡座结构

这类带柔性排线的弹出式智能卡连接卡座，目前大量应用在工业手持终端、车载通讯模块、嵌入式工控设备、便携检测仪器的板卡扩展区域，主要承担智能卡与主控电路板之间的信号稳定传输功能，同时兼顾卡体的快速装卸与长期固定防护需求。从实际选型适配角度看，该类卡座的安装边界需要严格匹配PCB板的预留焊盘位置，其金属屏蔽外壳的侧边定位孔与板端定位柱的配合公差通常控制在0.1mm以内，避免焊接后出现整体偏移导致卡体插拔卡滞。设计上采用了弹簧辅助的弹出结构，推杆与锁止卡扣的运动行程经过反复校核，确保卡体插入到位后能被卡扣可靠锁止，按压推杆时卡扣脱开，弹簧推力将卡体平稳推出至便于取放的位置，不会出现卡体弹出过猛掉落或者推出行程不足难以取出的问题。外露的柔性排线采用分层压合结构，金手指端的线序定义匹配常规智能卡的通讯引脚定义，排线弯折区域做了应力释放设计，允许在装配过程中进行小角度弯折调整走线方向，不会因为反复弯折出现内部线芯断裂的情况。金属外壳采用一体冲压折弯成型，侧边设置有多个接地焊片，焊接后可与PCB板的接地层连通，形成完整的电磁屏蔽腔体，降低外界电磁干扰对卡内信号传输的影响，同时外壳的边角都做了倒圆角处理，避免装配过程中划伤操作人员或者周边线材。卡座内部的接触弹片采用高弹性铜合金材质，表面镀金处理，弹片的接触压力经过调校，既能保证卡体插入后与触点的可靠接触，降低接触电阻，又不会因为压力过大导致卡体插拔阻力过大，长期插拔后弹片也不会出现塑性变形导致接触不良。在实际设备装配场景中，该类卡座通常布置在设备壳体的侧边卡槽位置，壳体的卡槽开口需要与卡座的插入口精准对齐，开口尺寸预留0.2mm的装配间隙，保证卡体插入时不会与壳体发生剐蹭，同时卡座背部的排线需要顺着壳体内的走线槽布置，避免被其他结构件挤压，排线与主板连接器对接时要保证插接到位，锁扣完全扣合，防止设备使用过程中受震动出现排线松脱的问题。针对户外使用的设备，该卡座的外壳接缝处还可以配合防水胶圈实现一定等级的防尘防水能力，满足复杂工况下的使用要求。
