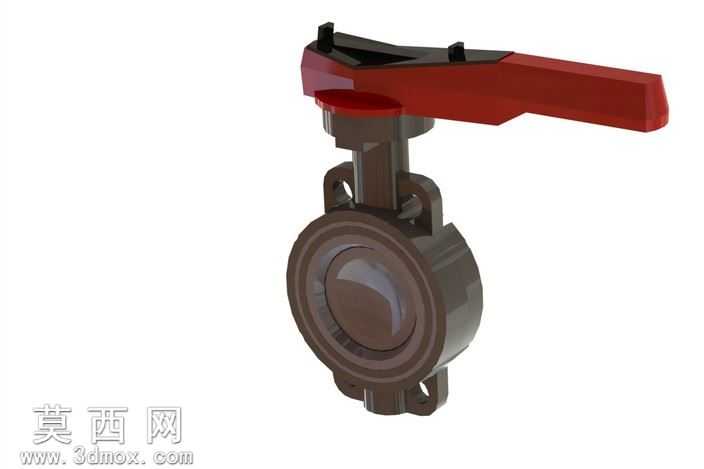

手柄驱动对夹式蝶阀三维结构模型

本模型为手动对夹式蝶阀的三维数字化建模成果，建模过程围绕蝶阀的实际装配逻辑与功能结构展开，首先完成核心部件的参数化构建：第一步构建蝶板与阀杆的传动结构，依据对夹蝶阀的通径规格设定圆形蝶板的轮廓尺寸，在蝶板中心预留阀杆装配孔，匹配阀杆的多边形传动段结构，保证阀杆转动时可同步带动蝶板完成0-90度的启闭回转，阀杆与阀体的配合段设置轴径定位结构，还原实际装配中的同轴度约束。第二步构建阀体主体结构，对夹式阀体采用上下对称的抱箍式轮廓，两侧预留对夹安装的螺栓过孔，阀体内部设置与蝶板匹配的密封座安装槽，密封座采用弹性密封材质的视觉表现，建模时还原密封座与蝶板边缘的贴合面结构，保证关闭状态下的密封逻辑可视化。第三步构建手动驱动手柄结构，手柄采用符合人体工学的长杠杆造型，手柄与阀杆的连接端设置定位卡槽，匹配阀杆顶部的传动凸台，同时在手柄与阀体的衔接位置设置档位限位结构，还原手动蝶阀启闭过程中的档位定位功能，手柄表面做防滑纹理的细节建模，还原实际产品的操作握持设计。材质渲染阶段，阀体、阀杆、蝶板等金属部件采用深棕色调的铸钢材质表现，调整材质的粗糙度参数还原铸件表面的亚光金属质感，密封件采用偏深的橡胶材质表现，手柄部分采用亮红色的工程塑料材质，通过高饱和度的色彩区分操作部件与主体结构，提升模型的辨识度。建模过程中严格遵循各部件的装配约束关系，所有配合面均设置合理的装配间隙，既还原实际产品的装配公差逻辑，也保证模型可直接用于装配干涉检查、结构展示等场景，整体模型完整还原了手动对夹蝶阀的全部核心结构特征，可用于流体管路系统的配套建模、阀类产品的结构教学演示、工业产品展示等场景。
