19针2.54mm节距内螺纹直插排母

做过工控板卡、嵌入式硬件结构设计的工程师，大概率都跟这类直插排母打过交道，尤其是需要反复插拔、对连接对位精度有要求的板间连接场景，带内螺纹锁紧结构的排母比普通光孔排母的连接可靠性高出不止一个量级。这款19针的直插排母，采用2.54mm标准节距设计，是电子行业沿用多年的通用接插件间距规格，适配市面上绝大多数标准排针、杜邦线端子的插接尺寸，不用额外做非标适配，选型时不用重新调整板上孔位的排布规则，能直接套用成熟的PCB封装库参数，减少前期设计的重复工作量。

从实际安装场景来看，这款排母采用THT通孔焊接工艺，插针穿过PCB板预留的金属化孔后在背面做波峰焊或者手工焊固定，相比表贴型排母，通孔焊接的拉拔强度更高，能承受更大的插拔冲击力，适合用在需要经常拆装调试的设备内部板卡连接位置，比如测试治具的信号转接板、工业控制模块的扩展接口、小型电力监测装置的内部接线端，哪怕现场运维需要反复插拔接线，也不容易出现焊盘脱落、排母歪斜的问题。

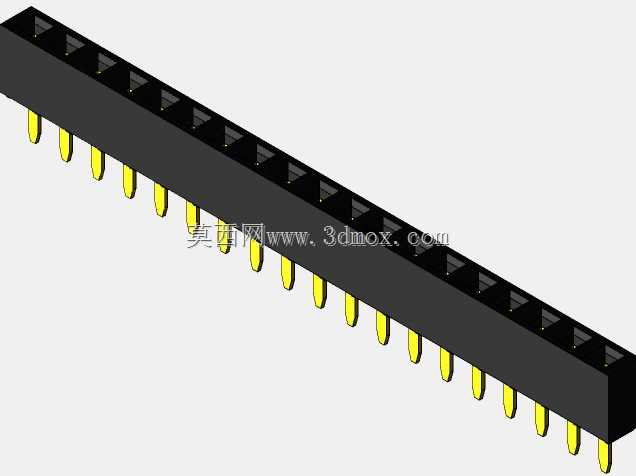

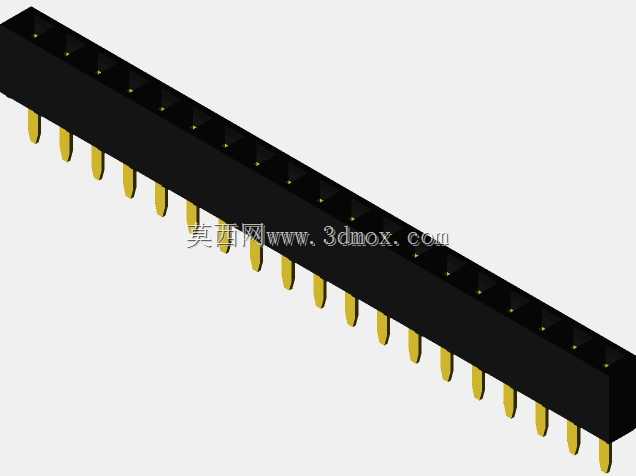

外形尺寸上，这款排母总长度48.76mm，刚好匹配19针2.54mm节距的排布长度，本体宽度5mm、高度5mm，安装时在PCB上预留的横向空间只要略大于排母总长即可，纵向高度不会占用过多板上空间，哪怕是堆叠安装的两块板卡，只要预留出排母本体高度加上排针插合的余量，就不会出现结构干涉。排母内部的接触端子采用镀金处理，降低接触电阻，避免长期使用后出现氧化接触不良的问题，每个针位对应的内螺纹锁紧结构，是在排母两端或者对应针位设置螺纹孔，插接配套的带固定柱排针后，可以用螺丝锁紧两个连接件，彻底避免设备运输、震动过程中出现接插件松脱、信号中断的问题，这一点在车载电子、户外工业设备这类有震动工况的场景下尤为实用。

设计这款排母的三维模型时，要重点关注几个核心尺寸边界：首先是针位的中心距必须严格控制在2.54mm±0.05mm的公差范围内，否则焊接后会出现针位偏斜、排针插不进去的问题；其次是插针的直径和伸出长度，要匹配标准PCB板厚（1.6mm常规板）的焊接要求，插针伸出PCB背面的长度控制在1.2-1.5mm，既能保证焊锡充分浸润形成可靠焊点，又不会因为伸出过长导致背面焊点和其他器件短路；再者是排母本体的塑胶部分要做拔模斜度处理，适配注塑生产的工艺要求，内部端子的固定卡槽要和端子过盈配合，避免插拔过程中端子被带出塑胶本体。实际选型使用时，还要注意排母的额定电流、耐压参数是否匹配电路的信号传输要求，这类2.54mm节距的排母一般用于弱电信号传输，不适合大电流的动力回路连接，安装时要注意焊接温度不能过高，避免塑胶本体受热变形导致针位偏移。
