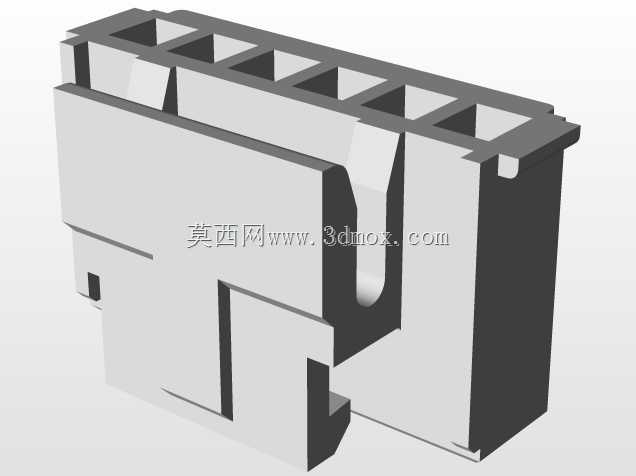

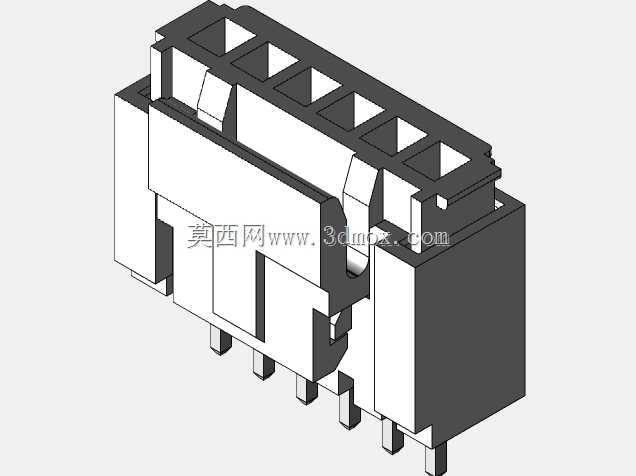

6针卧式贴片连接器组件结构设计

这款6针连接器组件，主要面向板对板、线对板的低压信号传输场景，常见于工业控制板卡、消费电子主板、小型传感模块的电路连接环节，承担不同PCB之间、线束与板端之间的信号与小电流导通作用，能在设备装配、后期维护时实现快速插拔，无需反复焊接引脚，大幅提升产线装配效率，也方便后续故障部件的更换检修。从结构设计来看，组件采用塑壳加金属端子的组合形式，黑色绝缘塑壳采用耐温阻燃的工程塑料注塑成型，壳体上设置了6个独立的端子安装腔，每个腔室内部设计有防退卡扣结构，端子压接装入后不会因插拔受力出现松脱移位，同时腔室之间的隔离筋能避免相邻端子间距过小引发的爬电风险，满足常规低压电子设备的绝缘安全要求。塑壳顶部设计了梯形的防呆凸台，对接时只有匹配方向的公端才能插入，能彻底杜绝装配时反插导致的端子弯折、电路短路问题，壳体两侧设置了焊接固定脚，过回流焊时能先于信号端子与PCB焊盘熔接固定，避免焊接过程中壳体偏移导致的引脚虚焊。端子部分采用铜合金基材冲压成型，接触区域做了镀金处理降低接触电阻，焊接引脚采用卧式贴片设计，引脚伸出长度与宽度严格匹配常规SMT贴装的焊盘尺寸，安装时整体贴装在PCB表面，不需要在板上开设通孔，能节省PCB的布线空间，适合高密度布板的紧凑型电子设备使用。从安装边界来看，该连接器整体高度较低，贴装后不会占用过多板上垂直空间，相邻针位间距统一，适配行业通用的2.0mm间距接插件标准，能和同规格的公端组件实现完全互配，塑壳边缘做了圆角过渡处理，不会在装配过程中划伤操作人员或周边线材。设计过程中充分考虑了SMT生产的工艺要求，塑壳的耐温参数匹配无铅回流焊的温度曲线，不会出现过炉后壳体变形、端子移位的问题，端子的共面度控制在合理范围内，保证印刷锡膏后每个引脚都能与焊盘充分接触，减少虚焊、连锡的不良率。在实际使用场景中，这类连接器常被用在小型PLC扩展模块、智能家居控制板、便携检测仪器的内部连接上，插拔寿命能满足常规设备的维护频次要求，接触电阻稳定，长期使用不会出现信号传输中断、接触不良的问题，塑壳的抗冲击性能也能适配工业场景下的轻微振动工况，不会因为设备运行的振动导致连接松脱。
