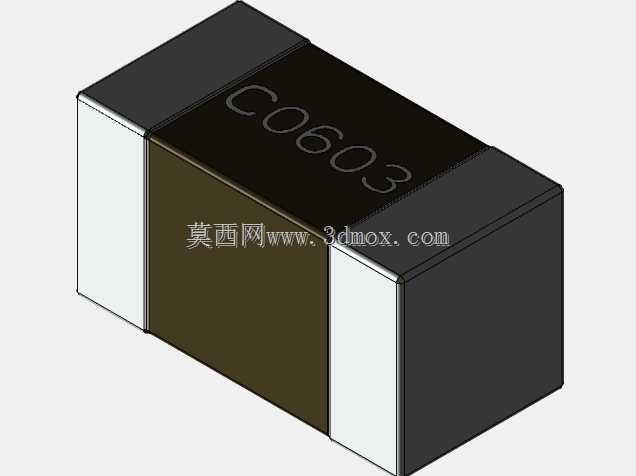

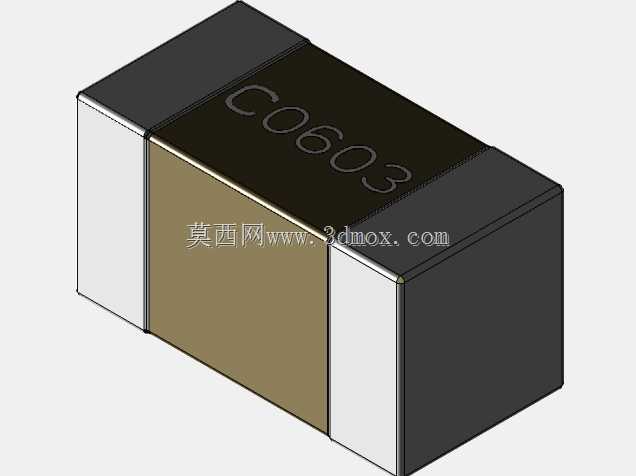

0603封装贴片MLCC电容三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局布线环节，0603封装的多层陶瓷贴片电容是出现频次极高的无源基础器件，这类器件的三维建模精度，直接影响到PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠校验的最终效果。做这类小型表贴元器件的三维建模时，不能只做简单的方块拉伸，需要严格匹配实际量产器件的外形公差：本体长度控制在1.6mm，宽度0.81mm，高度0.86mm，两端的端电极区域要预留出焊接爬锡的合理空间，端电极的厚度、倒角弧度都要参考实物测绘数据，避免出现模型与实际器件尺寸偏差导致的装配误判。这类MLCC电容在电路中主要承担电源退耦、信号耦合、高频滤波、阻抗匹配的作用，不同容值、耐压的0603电容外形尺寸基本一致，建模时统一的外形基准可以直接复用在不同BOM表的同封装器件调用中，大幅提升板级结构设计的效率。建模过程中，本体的陶瓷介质部分与两端金属端电极要做独立的实体拆分，方便后续做装配仿真时赋予不同的材料属性，陶瓷部分的深褐色外观、端电极的镀锡层金属质感也要做对应区分，在做整机三维评审时可以快速识别器件类型，避免和同封装的电阻、电感混淆。实际板卡装配时，0603电容的焊盘尺寸通常按照行业标准设计，模型的安装边界要严格对齐焊盘中心，端电极的下表面要和PCB板面保持0间隙的贴合状态，同时要考虑器件周边的丝印线、过孔、相邻器件的安全间距，比如在高密度板卡中，0603电容与周边0402器件、IC引脚的间距要预留至少0.15mm的安全间隙，模型的精准度可以直接在三维环境中完成间距校验，不用等到打样后再发现干涉问题。很多新手建模时容易忽略端电极的内侧斜边结构，实际量产的MLCC端电极是包裹陶瓷本体端部的结构，内侧存在微小的工艺斜边，这个细节如果省略，在做SMT焊接仿真时会出现焊锡量计算偏差，导致仿真结果和实际焊接效果出现出入。另外，这类表贴器件的模型不需要做内部的陶瓷叠层结构，除非是做器件本身的失效分析，常规板级设计用的外部结构模型只要保证外形尺寸、安装基准、外观特征准确即可，过度建模反而会占用过多的系统资源，拖慢整板装配的打开和操作速度。在车载电子的高可靠性设计场景中，这类电容的模型还要考虑温循后的尺寸形变余量，建模时可以在器件周边预留出微小的膨胀空间，避免极端工况下器件和周边结构件出现挤压开裂的问题。
