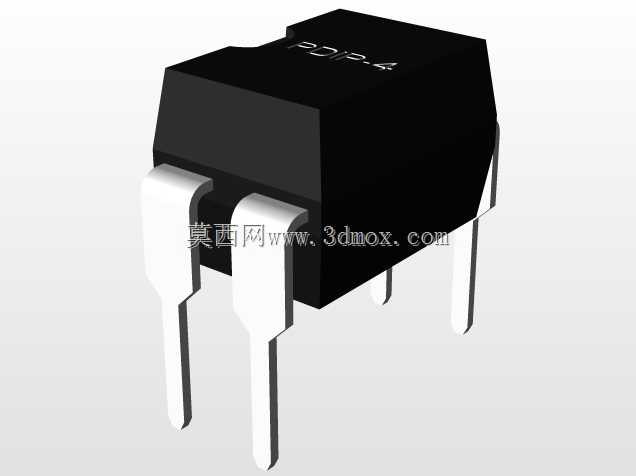

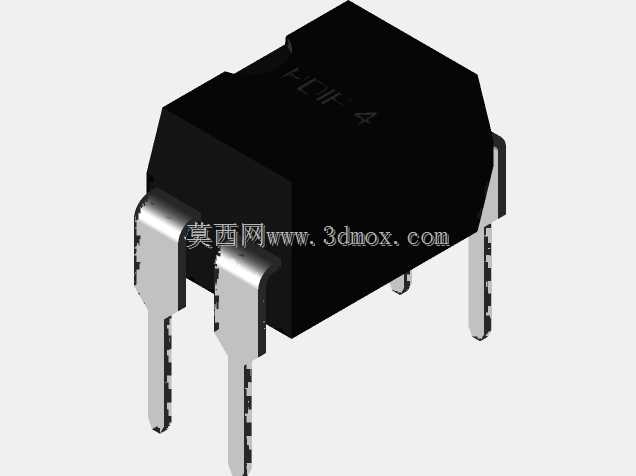

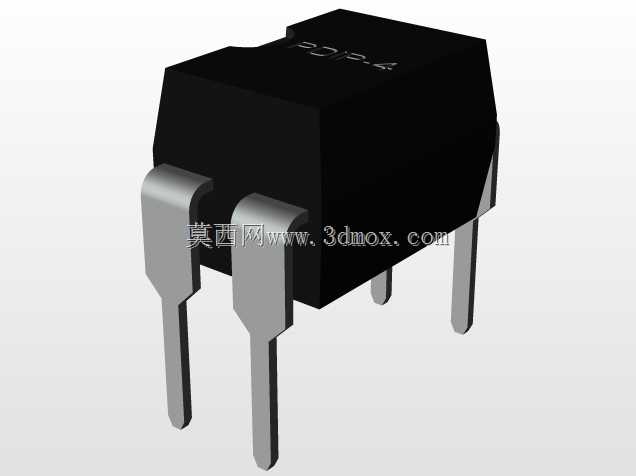

直插四引脚PDIP封装电子元件结构

项目分类:3D模型 发布时间:2021-08-28 ID:252243
  • 直插四引脚PDIP封装电子元件结构
  • 直插四引脚PDIP封装电子元件结构
  • 直插四引脚PDIP封装电子元件结构
  • 直插四引脚PDIP封装电子元件结构

在消费电子、工业控制板卡、小型家电控制模块的通孔插装工艺场景里,这类四引脚直插PDIP封装元件是板级组装里极为常见的基础元器件载体,日常接触的电源适配器控制板、小型工控信号调理模块、家电主控副板上都能见到它的身影,承担着小功率信号处理、电源稳压、光电耦合这类分立或集成芯片的物理承载与电气连接作用。不同于表贴封装的轻薄设计,这类直插封装的结构设计首先要匹配波峰焊的工艺要求,引脚的成型角度、伸出长度都经过反复验证,既能保证插装时顺利穿过PCB对应孔径,也能在过波峰时让焊锡充分浸润引脚与焊盘,避免虚焊、漏焊的工艺缺陷。从结构设计逻辑来看,封装本体采用黑色环氧塑封材质,一方面是为内部的半导体晶圆提供足够的机械防护,隔绝外界水汽、粉尘对芯片电路的侵蚀,另一方面塑封料的绝缘性能可以避免引脚间的意外短路,本体表面的标识区域预留足够的平整面,方便丝印型号、批次等追溯信息,不会因为注塑收缩出现标识模糊的问题。尺寸设计上严格遵循行业通用的节距规范,引脚中心间距为2.54mm,刚好匹配通用万用板、量产PCB的标准网格孔距,两排引脚的跨距为7.62mm,本体长度6.4mm、宽度4.6mm、总高度4.31mm,安装时不需要在PCB上预留额外的避让空间,相邻元件可以按照标准间距排布,最大化提升板卡的面积利用率。引脚采用可焊性镀层的铜合金材质,成型后的弯折角度兼顾插装时的导向性与焊接后的机械强度,插装后引脚伸出PCB背面的长度控制在合理范围,既不会因为过长导致剪脚工序额外增加工时,也不会因为过短导致焊接结合力不足,在设备长期受振动的工况下也能保持可靠的电气连接。做板卡结构布局时,这类封装的元件不需要额外设计固定结构,依靠引脚与焊盘的结合力就足以满足常规工况的固定要求,只有在高振动的特种设备场景下,才需要在本体与PCB之间增加点胶固定的工序,建模时还原的引脚倒角、本体边缘的脱模斜度这些细节,都能帮助结构工程师在做板卡干涉检查时更精准的判断装配间隙,避免出现元件与外壳、相邻结构件干涉的问题,也能为后续的工装夹具设计、钢网开孔设计提供准确的尺寸参考。
