三位直插式LED数码显示器件结构设计

在工业控制数显面板、小型检测设备计数模块、家用电子温控装置、简易计时计数仪表的设计开发中，直插式三位LED显示器件是应用频次极高的人机交互显示部件，这类器件承担着数值可视化输出的核心功能，能够将设备采集到的温度、计数、时长、电压等量化参数以直观的数字形式呈现给操作人员，无需额外解码转换即可快速读取数值，大幅降低设备操作的识别门槛。

这款三位显示器件采用标准2.54mm引脚间距设计，完全匹配通用万用板、量产PCB板的直插元件焊盘孔距规范，在PCB布局阶段无需额外调整孔位参数，可直接调用标准直插封装库完成布局布线，有效缩短硬件开发的周期。器件整体外形尺寸控制为长37.6mm、宽19mm、高8.1mm，属于紧凑型三位显示模块，在面板开孔设计时，可按照该外形尺寸预留0.2-0.3mm的装配间隙，既能够保证器件顺利嵌入面板安装位，又能避免间隙过大导致的面板贴合缝隙问题，适配多数小型手持检测设备、桌面式控制终端的面板安装空间要求。

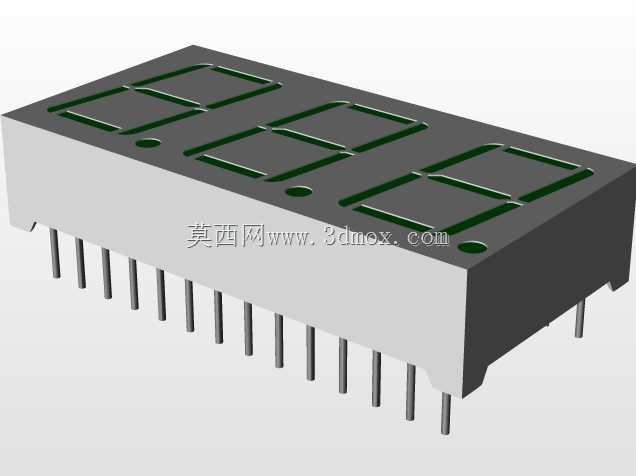

从结构设计逻辑来看，这款显示器件采用黑色环氧塑封外壳搭配乳白色封装基座的组合，黑色外壳区域能够有效遮蔽非显示区域的杂散光，避免相邻段码的光线串扰，提升数字显示的对比度，即使在车间常规照明环境下也能清晰辨识显示内容；引脚采用直插式双排排布，引脚长度适配常规波峰焊、手工焊的加工要求，焊接时引脚与焊盘的结合强度足够，能够承受常规装配过程中的轻微外力拉扯，降低虚焊、掉件的不良率。器件表面的三个8字段码区域采用统一的段码排布规范，匹配通用的段码驱动逻辑，开发阶段无需重新编写段码映射程序，可直接复用成熟的三位数码管驱动代码，减少软件开发的重复工作量。

在实际选型应用中，这款器件适合安装在设备操作面板的正面观察区域，安装时需注意器件显示面与面板透明保护片的距离控制在1mm以内，避免距离过远导致的显示虚影问题；焊接加工时需控制焊锡温度与接触时间，避免高温传导至器件内部导致塑封外壳变形、内部发光芯片受损。对于需要紧凑布局的小型设备而言，这款三位显示器件的尺寸边界清晰，不会占用过多PCB板上空间，可在其周边排布按键、接线端子等其他面板元件，整体面板布局的灵活性较高。
