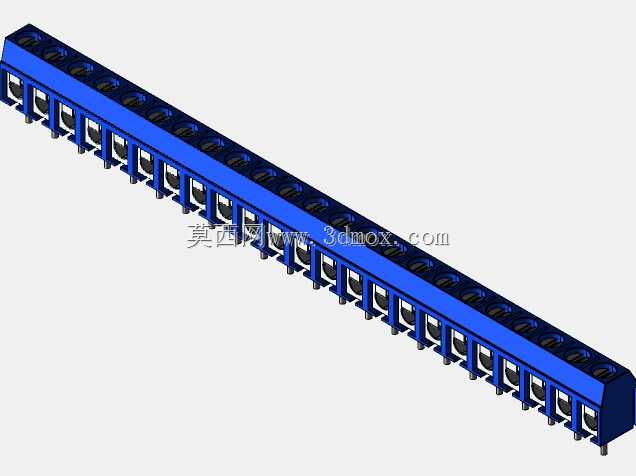

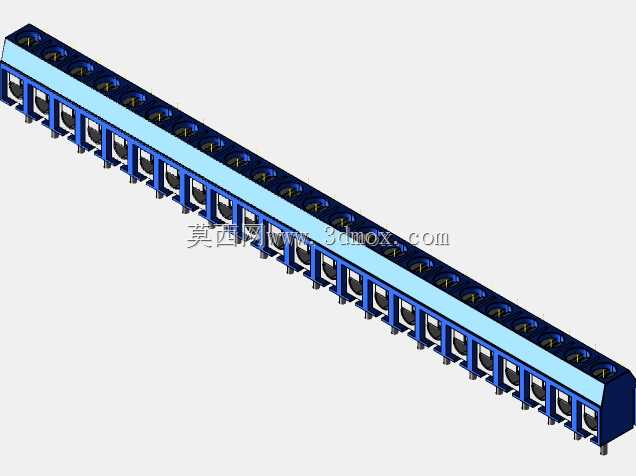

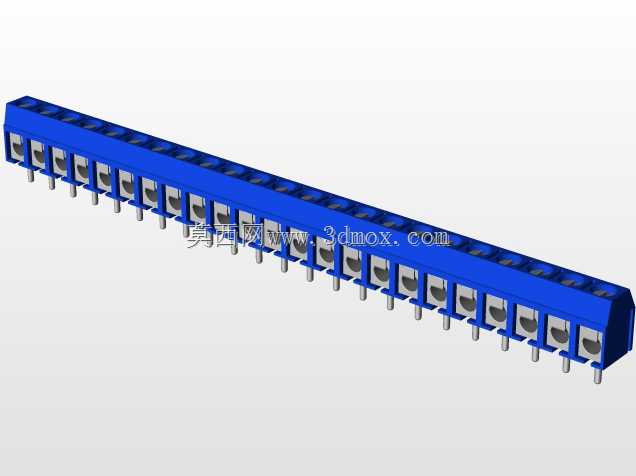

23针5mm间距THT蓝色接线端子排

在低压电气柜、工业控制设备的二次回路布线场景中，这类多针位接线端子排是实现导线规整接驳、回路分线的核心基础部件，区别于螺钉压接的大电流端子，这款THT通孔焊接式端子主要适配PCB板载安装需求，多用于信号回路、小功率控制回路的导线连接，常见于PLC扩展模块、小型工控板、电源分配板的板端接线位。从结构设计来看，整体采用长条形一体化基座设计，蓝色绝缘基座采用阻燃工程塑料注塑成型，每一个接线位都设置独立的隔仓，避免相邻接线位的导线裸露部分发生短接，同时每个接线位内置金属导电夹片，夹片采用弹性铜材镀锡处理，既保证导线插入后的接触压力，降低接触电阻，也能提升抗氧化能力，长期使用不易出现接触不良的问题。安装边界上，这款端子整体长度115mm，宽度7.6mm，高度10mm，属于窄型板装端子，在PCB布局时可以有效节省板面横向空间，23个接线位以5mm为等间距排布，刚好适配标准PCB网格布局，引脚间距与焊盘尺寸完全匹配常规波峰焊工艺要求，不需要额外定制钢网或调整焊接参数，生产端可直接适配常规SMT+波峰焊产线。设计过程中，首先要确定载流能力对应的导电件截面积，这款端子单针额定载流适配24-16AWG的导线，因此导电夹片的厚度、接触弹片的形变行程都经过反复校核，既保证导线插入时的手感顺畅，不会出现插接过紧损伤线芯、或是插接过松导致导线松脱的问题，同时基座的爬电距离、电气间隙都符合低压电气设备的安全规范，相邻接线位之间的绝缘隔层高度足够，即使在多尘、潮湿的工业环境下，也能维持足够的绝缘性能。实际选型使用时，需要注意这款端子为直插式焊接结构，安装时引脚垂直穿过PCB焊盘，焊接后基座底部与PCB板面保留微小间隙，避免焊接时助焊剂残留堆积在基座底部造成绝缘隐患，同时每个接线位的导线剥线长度需要控制在6-7mm，插入后导线铜丝不外露在端子外部，接线完成后可通过目视检查每个位的导线插装到位情况，不需要额外的锁紧操作，相比螺钉式端子能大幅提升现场接线的效率。在三维建模过程中，需要重点还原每个接线位的弹片结构、引脚的位置度、基座的卡扣细节，确保导出的工程图可以直接用于PCB封装设计，避免出现封装尺寸不匹配导致的安装干涉问题，同时基座上的导向槽、定位柱细节也要准确还原，方便生产端做注塑模具的结构校验。
