6针1.27mm螺距表贴微匹配连接器

这款表贴式微匹配连接器主要应用在高密度PCB板间信号互联场景，常见于工业控制板卡、小型通讯设备、便携检测仪器的内部电路连接环节，承担差分信号、低压控制信号的稳定传输作用，相比传统直插式连接器，它不需要在PCB上钻设过孔，能充分利用板卡表层布线空间，适配厚度1.2mm以上的常规FR4板材，在板卡空间受限的紧凑型设备设计中，能有效压缩板级互联占用的布局面积。

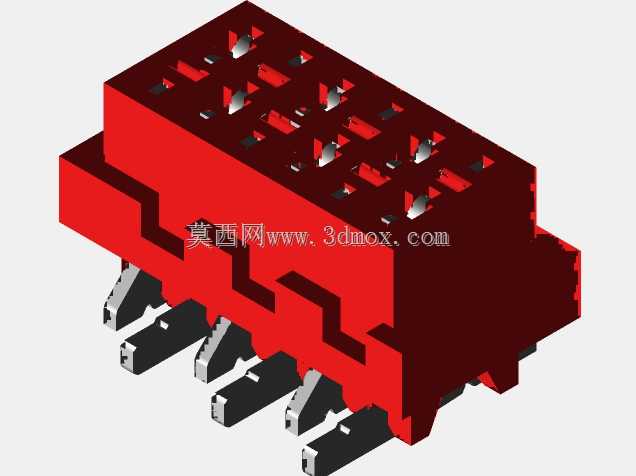

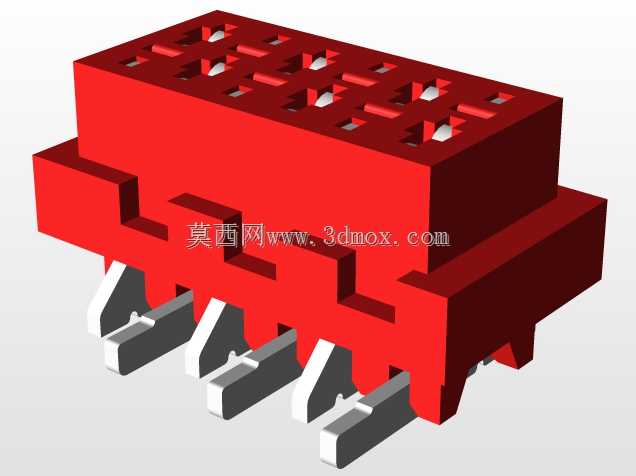

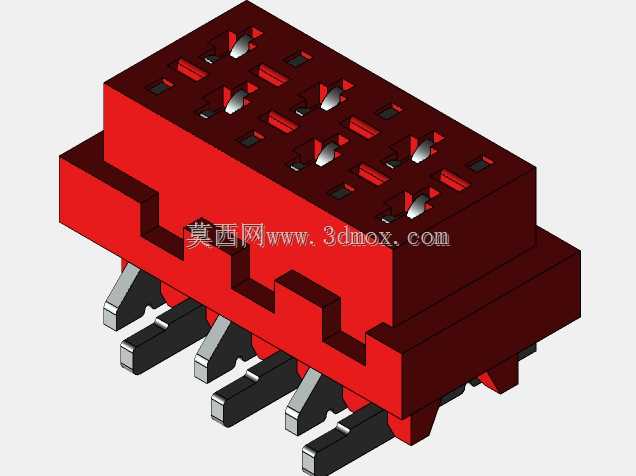

从结构设计来看，它采用6针并行排布方案，针脚螺距设定为1.27mm，这个间距是行业内高密度信号传输的通用规格，既可以避免相邻针脚之间的信号串扰，也能匹配常规SMT回流焊工艺的加工精度，不会因为间距过小导致焊接连锡问题。连接器本体采用耐高温绝缘工程塑料注塑成型，红色绝缘基座的耐温阈值覆盖常规无铅回流焊的峰值温度区间，焊接过程中不会出现基座形变、针脚偏移的问题。基座上设计有对位卡槽，在SMT贴装工序中可以配合吸嘴完成精准取放，贴装偏移量可控制在0.1mm以内，满足高速贴片机的加工要求。

外形尺寸方面，这款连接器整体长度为9.6mm，宽度为5mm，总高度为5.25mm，安装边界完全在尺寸范围内，不会和周边布置的0402封装阻容件、小型SOP封装芯片产生结构干涉。底部的表贴焊脚采用鸥翼型设计，焊脚的弯折角度经过反复校准，焊接后焊锡爬升高度可以达到焊脚高度的三分之二，形成可靠的焊点强度，能承受常规板卡组装、运输过程中的振动冲击，不会出现焊脚脱焊、接触不良的问题。连接器内部的接触端子采用铜合金基材镀厚金处理，接触电阻稳定在20毫欧以内，多次插拔后接触性能不会出现明显衰减，适配需要反复拆装调试的设备内部连接需求。基座上的定位凸台可以和对接端的连接器形成卡扣配合，插合后能提供足够的保持力，不会因为设备内部的排线拉扯导致连接松脱，同时插合过程有清晰的到位手感，方便产线组装人员判断连接状态，避免虚插导致的信号中断问题。在实际选型过程中，这款连接器可以直接替换同规格的其他品牌同参数产品，不需要调整PCB封装尺寸，能缩短板卡设计的选型周期，也方便后续生产环节的物料替代。
