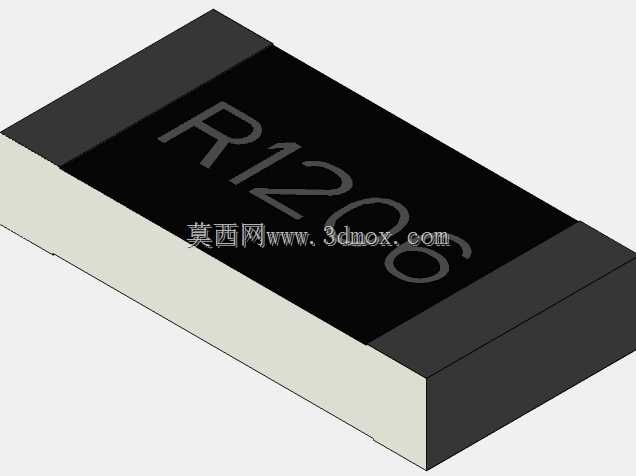

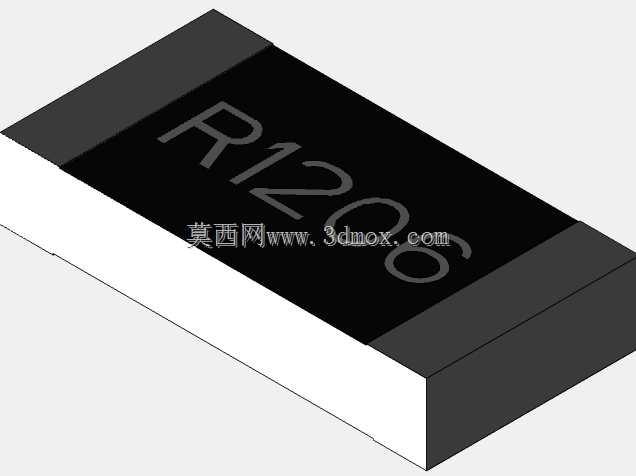

1206封装贴片电阻三维结构模型

在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，1206封装贴片电阻是应用频次极高的无源器件，这类元件的三维建模精度，直接影响PCB装配干涉检查、SMT贴装路径仿真、整机结构堆叠验证的最终效果。不同于直插电阻的引脚式安装结构，这款贴片电阻采用无引脚矩形片式设计，本体长度3.2mm、宽度1.6mm、高度0.6mm，建模时严格遵循JEDEC标准的1206封装外形边界，两端电极区域的尺寸公差控制在±0.1mm范围内，完全匹配常规SMT生产线的吸嘴取料定位要求。从实际工程应用角度看，这类电阻多用于电源回路限流、信号链路分压、阻抗匹配等电路场景，建模过程中特意还原了本体表面的丝印标识区域，可直接用于PCB装配后的视觉检测仿真，验证丝印位置是否与周边元件、丝印框产生干涉。设计建模时没有做过度的细节简化，本体的陶瓷基底、黑色阻焊层、两端端电极的分层结构都做了区分，不同结构层的装配间隙完全贴合实际元件的生产工艺，陶瓷基底与端电极的结合处做了微小的倒角处理，还原真实元件的注塑、电镀工艺特征，避免模型棱角过于锐利导致的工程仿真失真。在安装边界的设定上，模型预留了符合IPC标准的焊盘重叠区域，设计人员导入PCB设计软件后，可直接匹配标准1206封装焊盘，不需要额外调整元件占位尺寸，能够直接用于板卡的3D布局检查，验证元件与周边接插件、散热片、结构壳体的安全间隙，尤其是在高密度板卡设计中，0.6mm的本体高度参数可直接用于核对顶层、底层元件的堆叠空间，避免回流焊后元件与壳体、屏蔽罩产生装配冲突。不同于理想化的方块建模，这款模型还原了量产元件的微小工艺特征，比如本体边缘的轻微脱模斜度、端电极表面的镀层厚度差，这些细节在做SMT贴装仿真、钢网开孔设计验证时，能够更贴近真实生产场景，减少设计阶段的疏漏，帮助结构工程师、电子硬件工程师在虚拟装配阶段就排查出潜在的干涉问题，缩短产品打样迭代周期。
