立式小型工业箱体设备结构设计方案

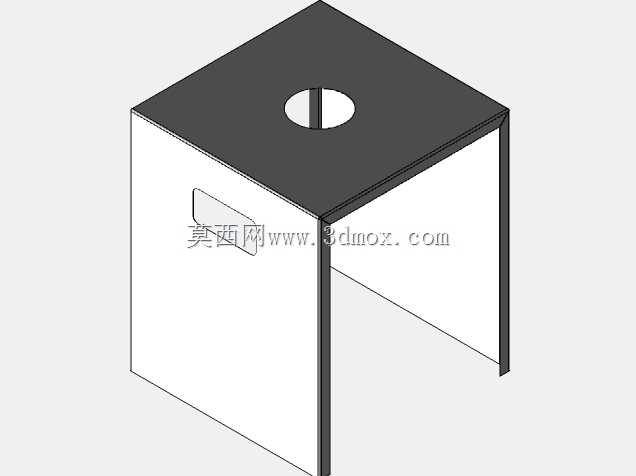

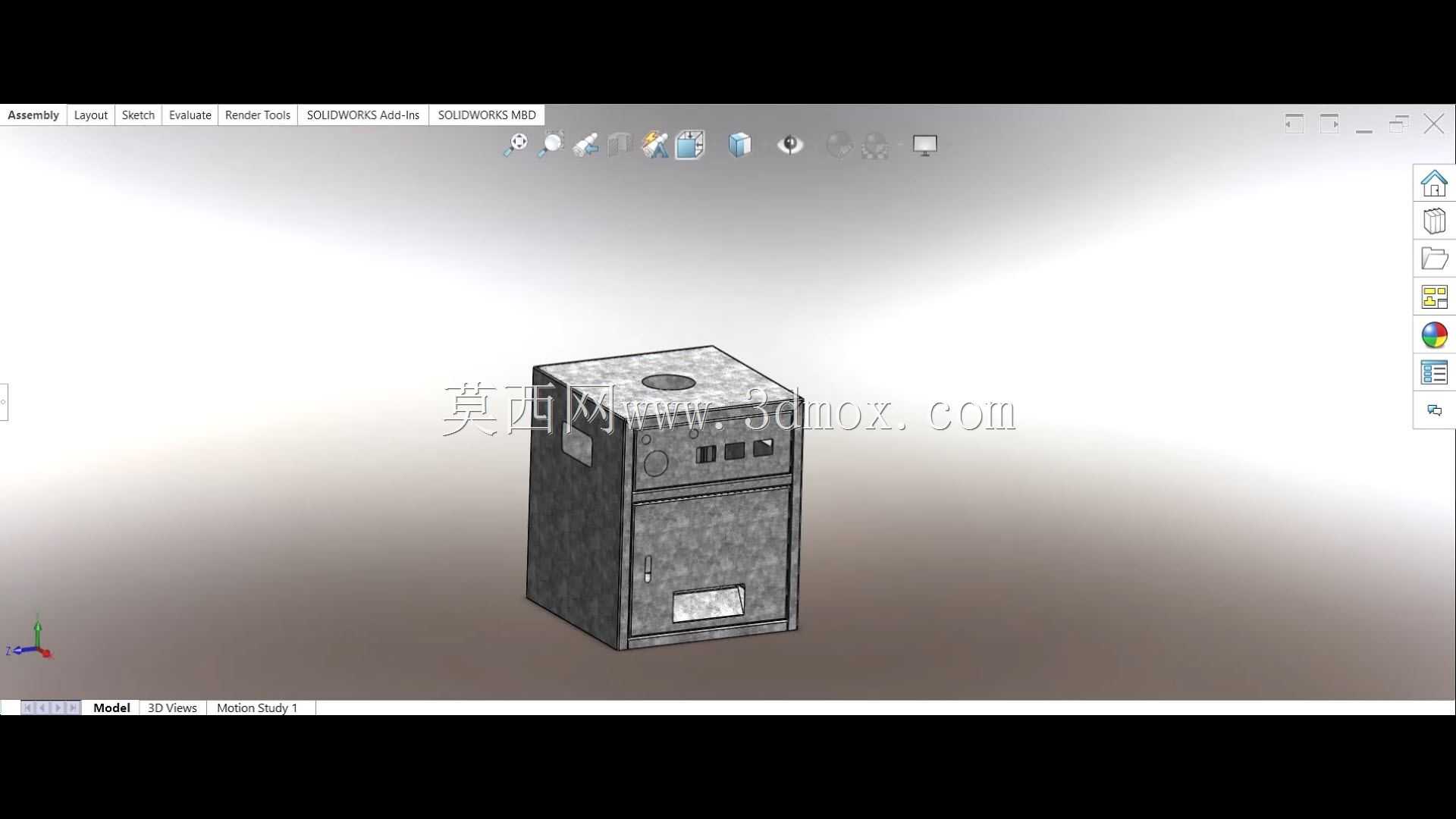

这款立式小型工业箱体的三维结构设计，主要面向车间现场小型独立电控单元、小型实验配套温控单元、桌面级工艺辅助设备的安装承载场景，在做整体结构规划时，首先考虑的是现场安装的边界适配问题，整体采用窄面立式布局，占地面积控制在0.12平方米以内，高度适配常规操作台旁的站立操作高度，不需要额外搭建安装架，直接落地放置即可接入现场管线，适合空间紧凑的生产线边、实验室工位旁使用。从功能特性来看，箱体采用上下分腔的结构设计，上部腔体预留了操作面板的安装位，可嵌入安装控制按钮、状态指示灯、调节旋钮、小型显示仪表等操作元件，面板区域做了内凹翻边处理，既可以避免日常操作时磕碰损坏面板元件，也能在面板外侧加装透明防护盖板，适配多尘、有少量溅水的车间工况；下部腔体为主体安装腔，内部预留了多层安装板的固定孔位，可根据实际搭载的元件类型调整安装板间距，既可以安装电气控制类的接触器、继电器、接线端子排，也可以搭载小型加热、制冷、循环类的功能组件，腔体门采用内嵌式密封结构，门体四周加装密封胶条，闭合后可达到基础的防尘防护等级，门体下部预留了观察窗的安装位，可根据需求嵌入透明亚克力或钢化玻璃，不用开门就能观察内部元件的运行状态。在设计思路上，整体采用钣金折弯拼接的结构形式，所有棱边都做了圆角钝化处理，避免加工和安装过程中出现割手的安全隐患，箱体顶部预留了管线穿入的防水接头安装孔，背部预留了壁挂安装的固定挂孔，既可以落地放置，也能根据现场需求壁挂安装，适配不同的安装场景；箱体底部预留了可调脚轮的安装位，需要频繁移位的使用场景下可以加装脚轮，固定安装场景下可以换装可调支撑脚，抵消地面不平整带来的放置不稳问题。做结构建模时，特意对所有的安装孔位、拼接缝隙做了公差适配，钣金件的折弯止裂槽、焊接预留位都做了明确的结构标注，后续加工时不需要二次调整结构即可直接下料生产，门体和柜体的连接采用暗藏式合页，外部没有突出的连接件，既提升了整体外观的整洁度，也避免外部突出件勾挂现场的管线、衣物，提升使用安全性。
