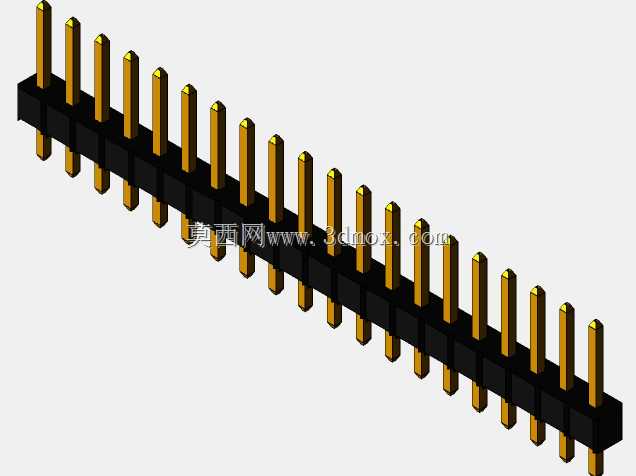

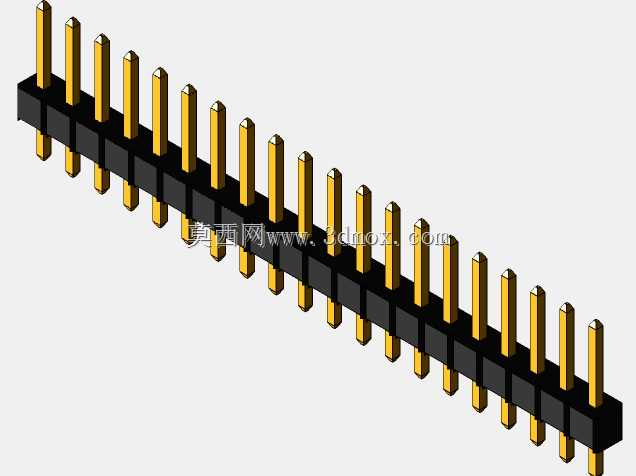

20Pin直插排针2.54mm间距接插件

这类直插排针是板对板连接场景里最常用的基础互连器件，日常做工控板卡、消费电子主板、测试治具的板间互连时，基本都会用到这类间距2.54mm的直插排针，它承担着不同PCB板之间电信号传输、电源导通的核心作用，相比贴片排针，直插结构的焊接强度更高，抗振动性能更好，适合在有一定机械冲击的工业设备内部使用。这款20Pin的单排直插排针，设计时严格遵循2.54mm的标准排距，这个间距是行业内通用的标准尺寸，能和市面上绝大多数同间距排母、杜邦线座、面包板孔位完全匹配，不用额外做适配调整，选型替换的通用性极强。从结构设计来看，排针的塑座采用耐高温绝缘材质，过波峰焊或者手工焊接时不会出现塑座融化、针体偏移的问题，插针采用黄铜基材做镀金处理，接触电阻低，长期使用也不容易氧化，能保证信号传输的稳定性，避免出现接触不良导致的信号丢包、供电不稳问题。尺寸边界上，这款排针总长度适配20Pin的针位排布，整体宽度8.89mm，塑座高度和插针露出长度都符合通用直插排针的标准尺寸，插针穿过PCB板后的焊接余量控制在合理范围，既不会因为留针太短导致焊接不牢，也不会因为留针太长碰到板下其他器件造成短路。做PCB封装设计的时候，只需要按照2.54mm间距排布对应孔径的焊盘，就能直接匹配这款排针的安装，不需要额外调整孔位间距或者孔径大小，能大幅缩短硬件设计的周期。在实际设备装配时，这类排针可以和对应规格的排母对插，实现两块PCB的可拆卸连接，后期维护时可以直接拔插更换板卡，不用反复焊接，维修效率更高。插针的端部做了导向倒角处理，插入排母或者杜邦座的时候更容易对位，不会出现针体顶歪、插不进去的问题，批量装配时能有效提升组装效率，减少因为对位不准导致的针体弯折报废情况。塑座上的针位固定结构做了限位设计，每根插针在塑座里都不会出现轴向窜动或者径向偏移，过焊的时候针体垂直度有保障，不会出现焊完之后针歪导致对插失败的问题。
