双排直插THT排针连接器结构设计

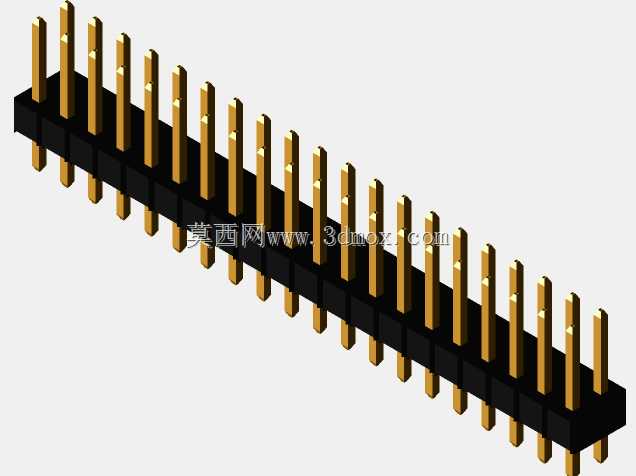

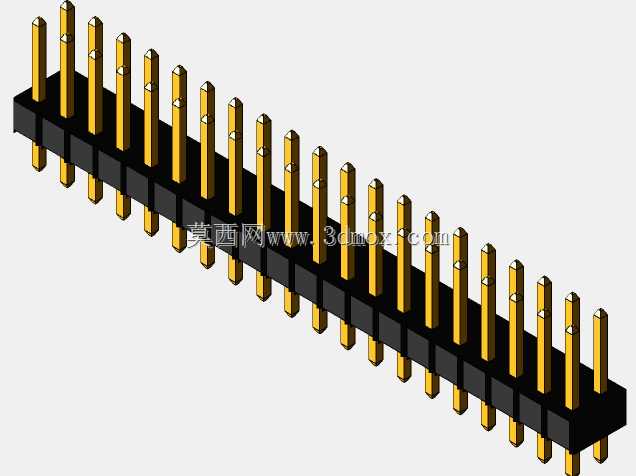

在电路板组装、工控板卡开发、消费电子主板生产的场景里，这类双排直插排针是板间垂直连接最常用的互联元件之一，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，导致后期PCB打样后出现插装干涉、焊盘不匹配、板间距不符合设计预期的问题。这款排针采用黑色耐高温绝缘基座搭配镀金插针的结构，绝缘基座采用工程塑料注塑成型，具备足够的绝缘强度与耐温性能，能够满足波峰焊、回流焊的工艺温度要求，不会在焊接过程中出现基座变形、插针移位的问题。插针采用黄铜基材表面镀金处理，既保证了足够的导电性能，也能提升接触可靠性，降低长期使用后的接触氧化风险，减少信号传输过程中的接触损耗。设计这款排针模型的时候，首先要明确安装边界：总长度50.8mm，对应40个插针位，单排20针，相邻插针的中心间距为2.54mm，这是通用直插接插件的标准节距，能够匹配市面上绝大多数标准排母、PCB焊盘的孔位尺寸，不需要额外定制开孔。排针总宽度为5.08mm，也就是两排插针的中心间距为2.54mm，属于标准双排直插排针的宽度尺寸，在做板间堆叠设计的时候，两块平行PCB的间距可以根据插针露出基座的长度灵活调整，这款排针的插针上下两端均露出绝缘基座，属于双排长针结构，两端都可以进行焊接或者插接，既可以焊接在一块PCB上作为公座插接另一块带排母的板卡，也可以两端分别焊接两块PCB实现板间硬连接。建模过程中需要严格控制插针的同轴度，每根插针都要与绝缘基座保持垂直，不能出现偏斜，否则插装过程中会出现插针无法对准焊盘、顶弯插针的问题。绝缘基座上的每个插针固定孔都要做定位限位结构，保证插针压入基座后不会出现轴向窜动，避免焊接或者插拔过程中插针被推出基座。在实际设备应用中，这类排针多用于电源信号传输、低速数据信号的板间互联，比如工控IO板、传感器转接板、单片机开发板、电源模块的输出接口都会用到这类标准节距的排针，选型的时候除了核对节距、针数、排数，还要重点核对插针的长度、基座的高度尺寸，避免出现插针过长导致焊接后焊盘连锡、插针过短导致焊接强度不足的问题，同时也要注意基座的宽度尺寸，在PCB布局的时候预留足够的安装空间，避开周边的高大元件，防止插装时出现结构干涉。另外建模时还原了插针端部的倒角结构，这个细节很重要，实际生产中插针端部做倒角处理能够方便插针对准排母或者PCB焊盘孔，提升装配效率，减少插针被顶弯的不良率。绝缘基座的边缘做了微小的倒角处理，避免注塑后的飞边影响装配精度，也能减少组装过程中割手的风险。
