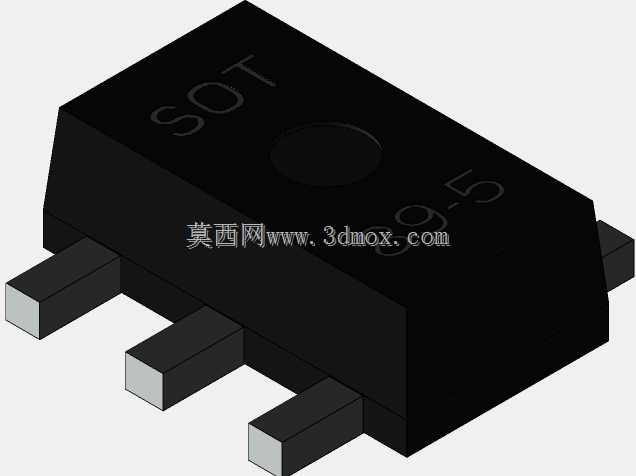

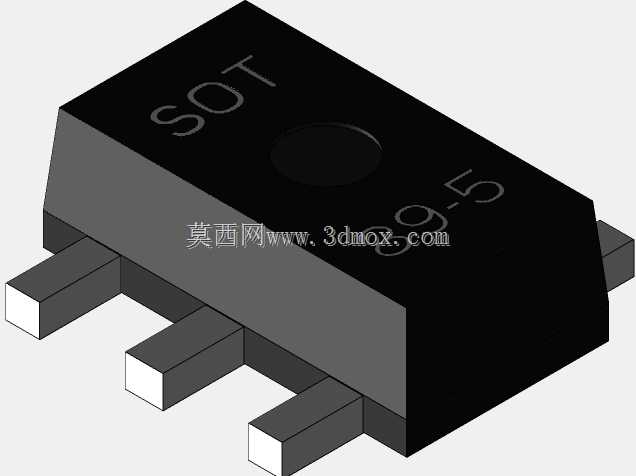

SOT89封装五引脚贴片SMD芯片三维结构

这款SOT89封装的五引脚贴片元件，是当下消费电子、工业控制板卡、电源模组领域应用极广的半导体承载封装结构，日常做PCB Layout、板卡结构干涉检查、整机装配仿真时，经常需要调用这类精准的封装模型来核对安装间隙。从实际工程使用场景来看，这类封装常用来承载小功率三极管、LDO稳压芯片、低压MOS管等半导体器件，在便携数码产品的电源管理支路、工控板的信号放大回路、车载小功率驱动模块里都能见到它的身影，相比传统直插封装，它的贴片结构能大幅压缩板卡占用空间，适配波峰焊、回流焊等自动化SMT生产流程，减少人工插件的工序成本。做这款模型的结构设计时，首先要贴合实际量产的封装尺寸规范，引脚螺距严格控制在1.5mm，刚好匹配行业通用的PCB焊盘间距标准，不会出现焊盘对位偏差导致的虚焊、连锡问题；整体本体长度4.5mm、宽度2.5mm、高度1.51mm，这个尺寸边界是在JEDEC标准封装尺寸基础上，结合实际塑封料的成型公差做的还原，本体表面的极性标识圆点、印字区域的凹陷都做了等比例复刻，方便生产环节的视觉识别设备做元件极性检测，避免贴装反向导致的电路烧毁。三个引出引脚的截面尺寸、伸出长度都按照实际料带包装的引脚成型参数做了还原，引脚根部和塑封本体的衔接处做了微小的圆弧过渡，还原实际注塑封装时的料流填充结构，不会出现直角应力集中导致的引脚断裂问题；本体背面的散热焊盘区域也做了结构区分，对应实际封装里和芯片衬底连通的散热金属面，做板卡热仿真时可以直接赋予对应的材料参数，核算工作状态下的散热路径是否通畅。做结构选型校核时，这款模型可以直接导入装配环境，核对元件和周边壳体、接插件、 taller元件的安全间隙，尤其是在做超薄型消费电子产品的结构堆叠时，1.51mm的本体高度可以直接用来核算PCB板到壳体内壁的最小安全距离，避免出现壳体顶到元件导致的焊盘受力开裂。另外引脚的折弯角度、共面度公差也在模型里做了贴合实际的还原，模拟SMT贴装时的引脚和焊盘接触状态，提前预判贴装过程中可能出现的立碑、偏移等工艺问题，减少打样阶段的工艺调试成本。
