计算机键盘底部外壳3D打印注塑模具

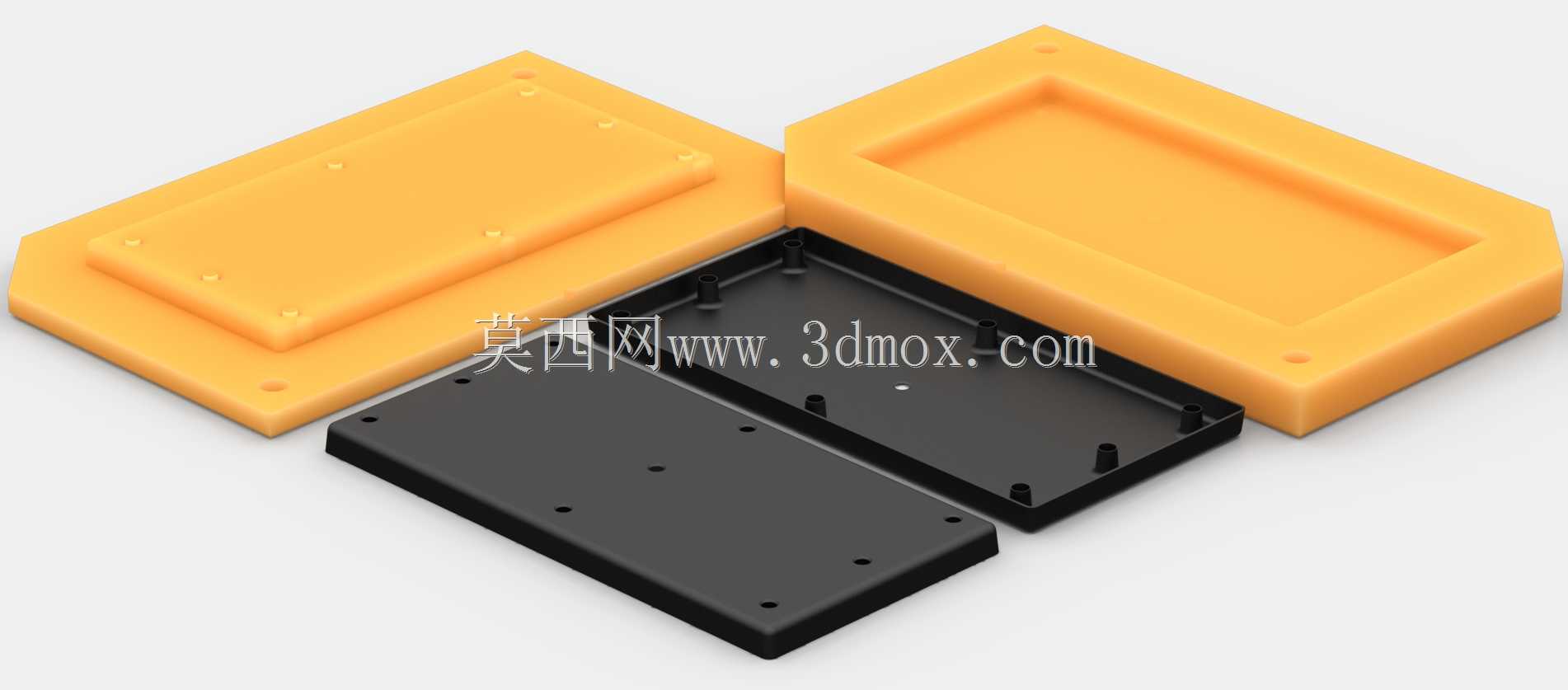

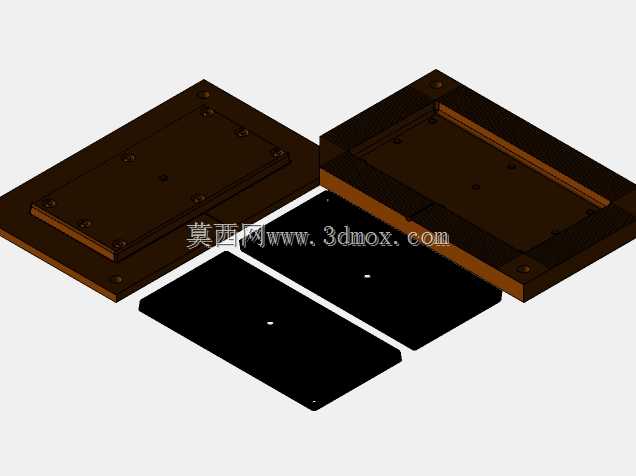

这套模具主要用于键盘底部塑料外壳的小批量试制与打样生产，适配桌面级FDM3D打印设备加工，也可作为简易注塑工装用于低压注胶场景，覆盖消费电子外设研发阶段的手板验证、小批量定制化生产需求，能帮助结构工程师快速验证键盘底壳的装配匹配度，省去开硬模前的反复修模成本。模具采用上下模对合的分型结构，上模设置对应键盘底壳外表面的成型型腔，表面做了0.2mm的脱模斜度处理，避免打印成型后脱模时出现侧壁拉伤；下模集成了所有内部安装柱、定位孔的成型凸台，凸台根部做了R0.5的圆角过渡，既减少打印过程中的应力集中，也能让成型后的底壳安装柱强度满足后续螺丝锁附的受力要求。模具的合模定位依靠四角的定位凸台与凹槽实现，单边配合间隙控制在0.1mm，既保证合模时的定位精度，避免上下模错位导致的壳件壁厚不均，也不会因为间隙过小出现合模卡滞。从安装边界来看，整套模具的外形尺寸适配常规200mm行程的桌面3D打印机成型平台，无需拆分即可一次性打印完成，模架边缘预留了10mm宽的撬模槽，方便开模时插入撬棍分离上下模，不会因为施力不当损坏型腔表面。设计过程中优先考虑了3D打印的工艺特性，所有成型面都避免了大于45度的悬空结构，打印时无需添加过多支撑，减少后期支撑去除的工作量，同时也能保证型腔表面的光洁度；流道设置在模具侧边的非成型区域，采用梯形截面流道，注胶时的料流阻力更小，能保证塑料熔体快速填充整个型腔，减少缺胶、气泡等成型缺陷。针对键盘底壳的安装孔位，下模的成型柱做了0.3mm的内凹让位，避免成型后的孔位出现溢料堵孔，后续无需额外钻孔加工即可直接装配螺丝；模具的排气槽开设在分型面的边缘，深度控制在0.05mm，既能顺利排出型腔内的空气，避免壳件出现烧焦、缺料问题，也不会出现溢料飞边过大的情况。这套工装除了用于3D打印生产，也可作为硅橡胶翻模的母模使用，通过浇注硅橡胶制作软模后，可实现小批量聚氨酯材料的键盘底壳浇注，满足几十到上百套的小批量定制订单需求，适配客制化键盘这类小众定制外设的生产场景，相比传统钢模能把前期投入成本压缩到十分之一以下，研发周期也能从数月缩短到数天。
