Conax密封式联轴器结构设计方案

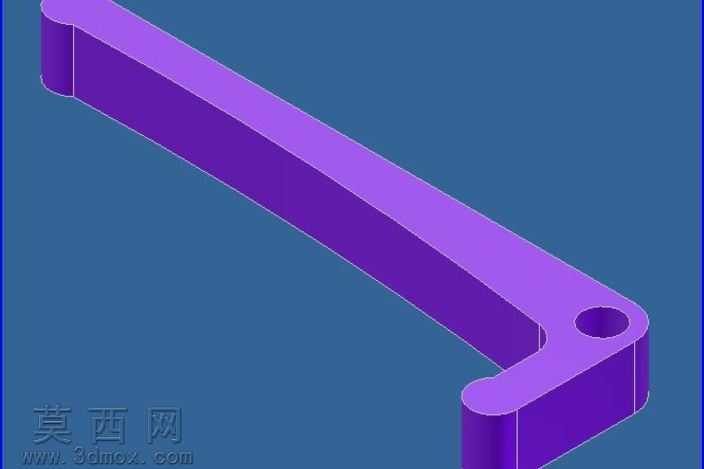

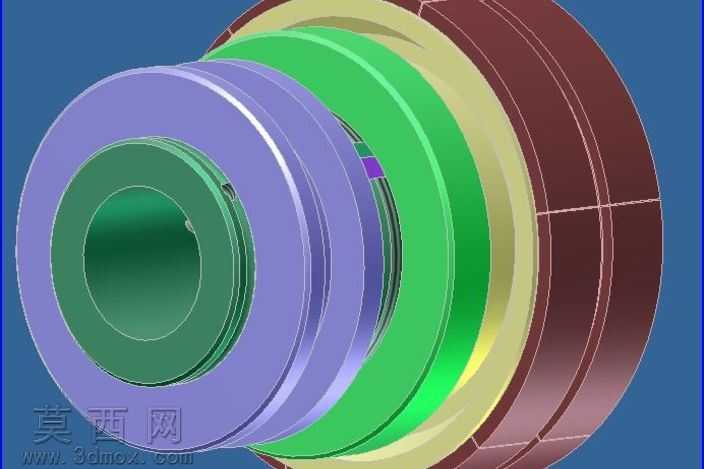

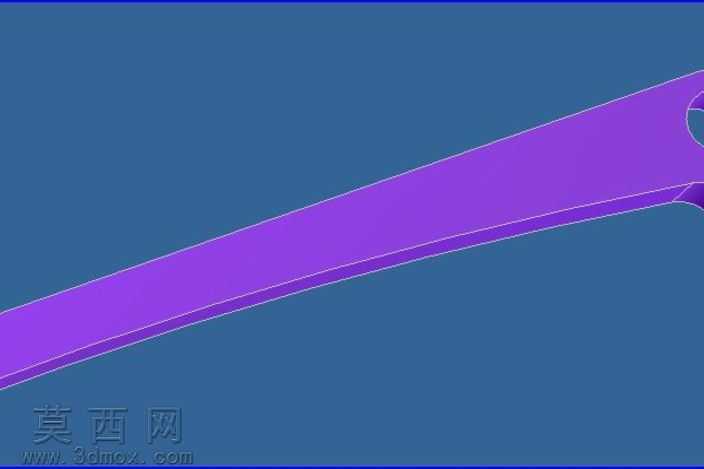

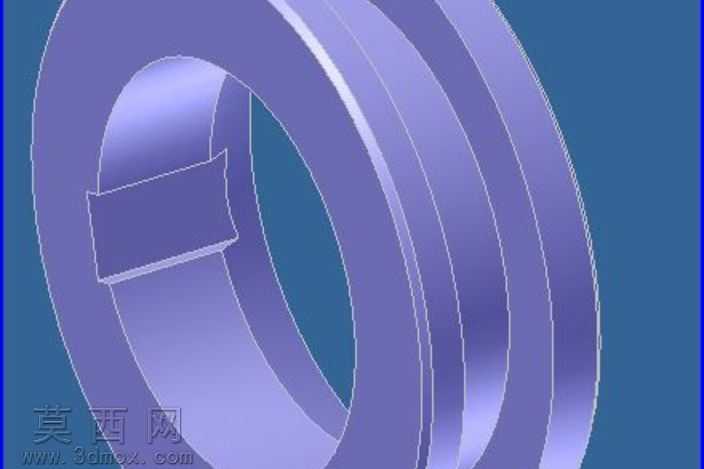

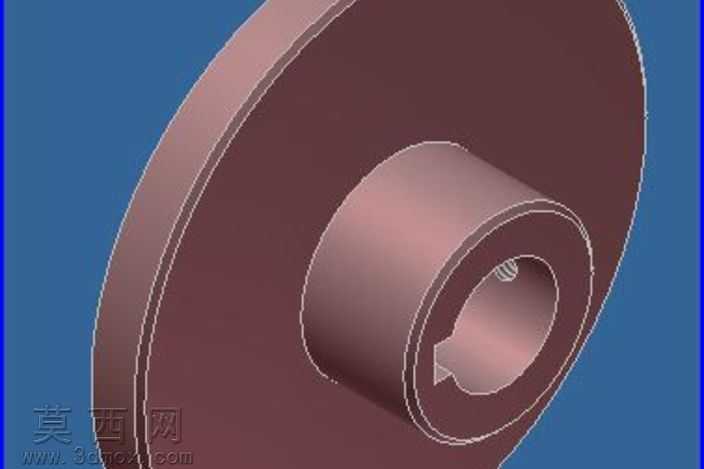

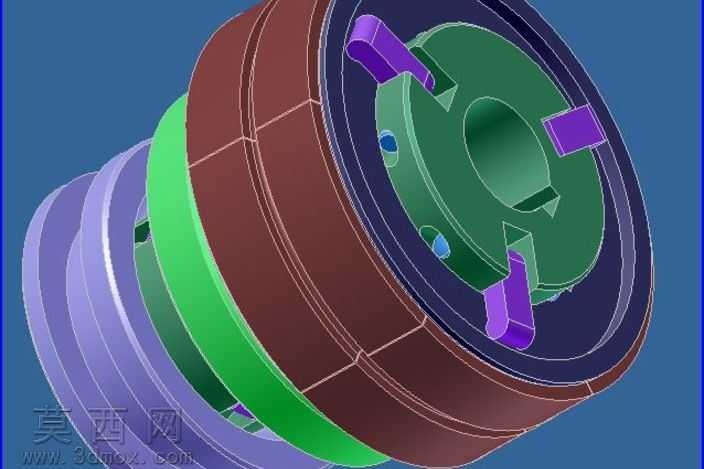

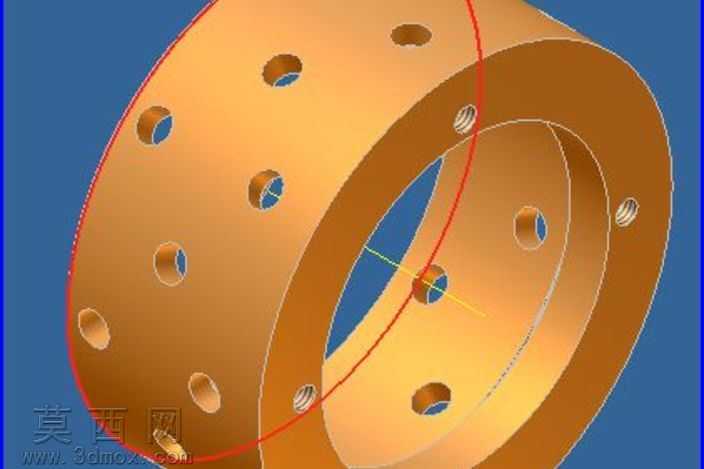

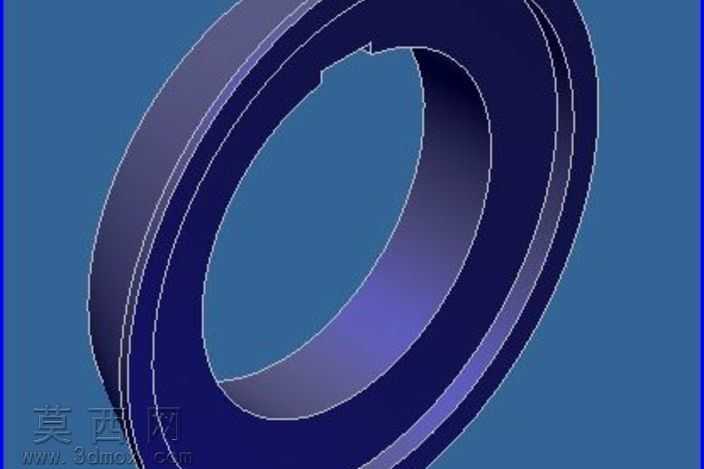

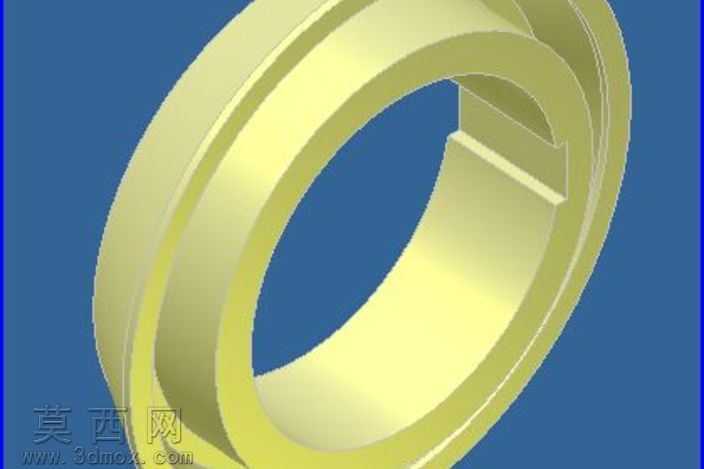

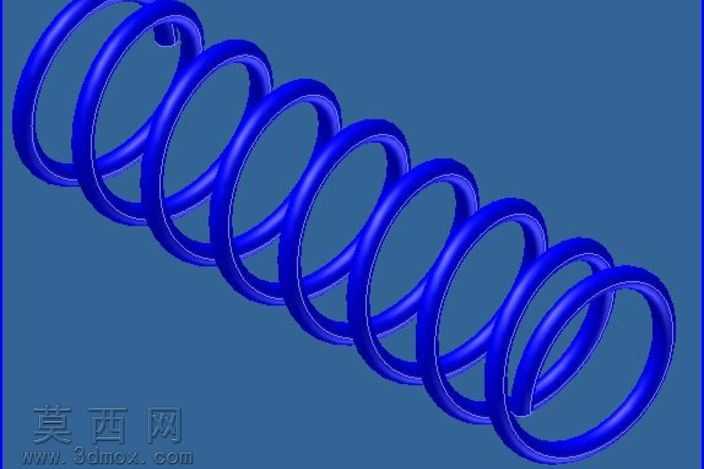

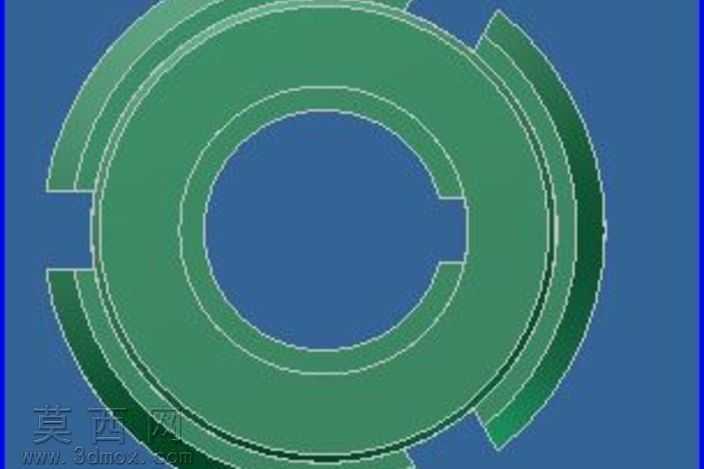

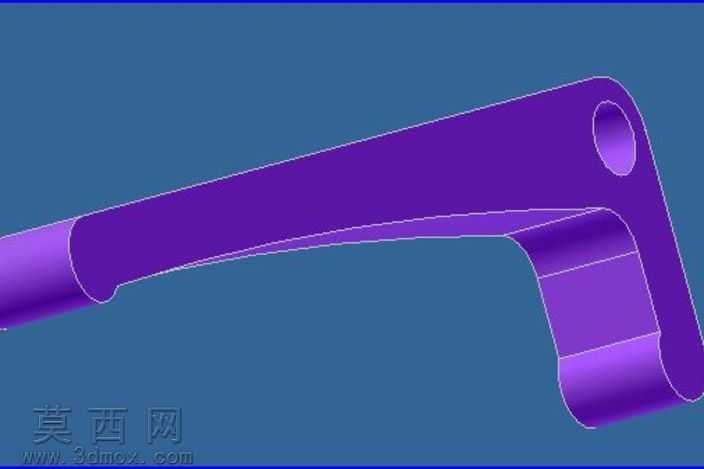

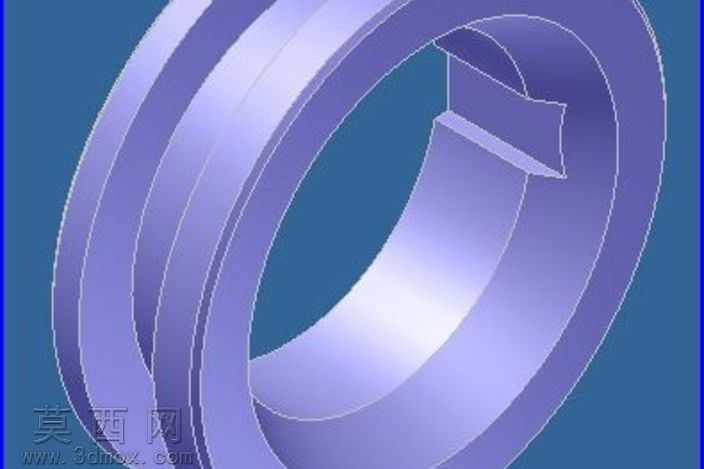

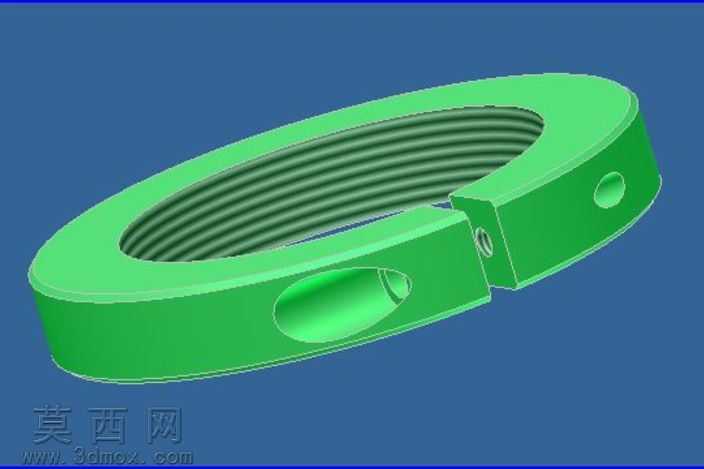

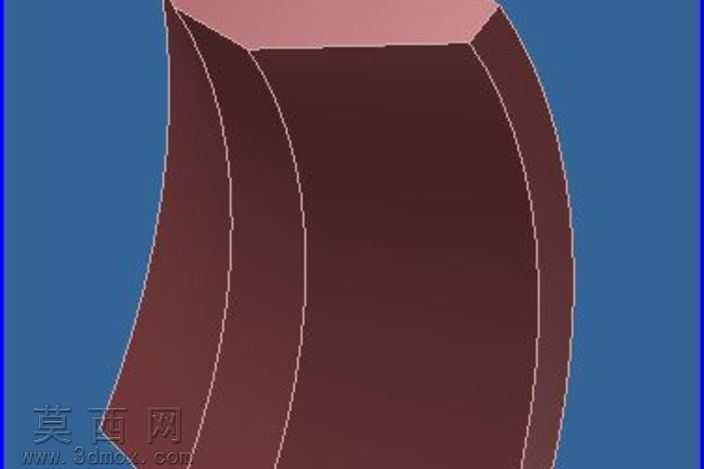

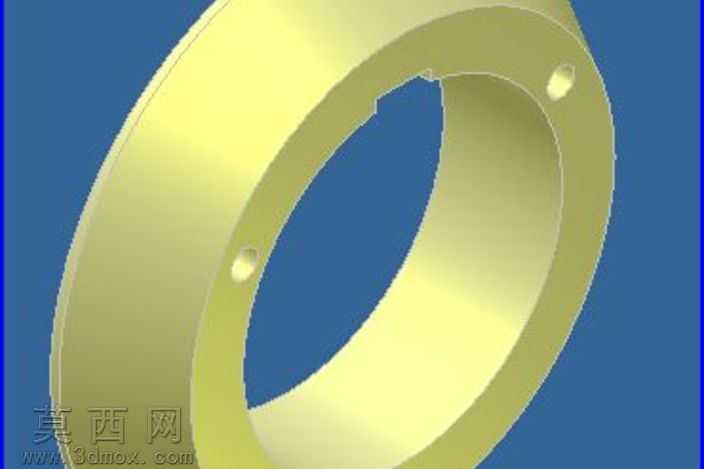

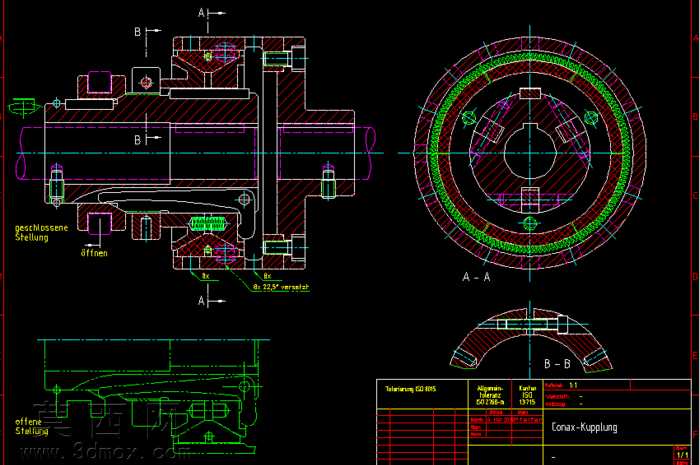

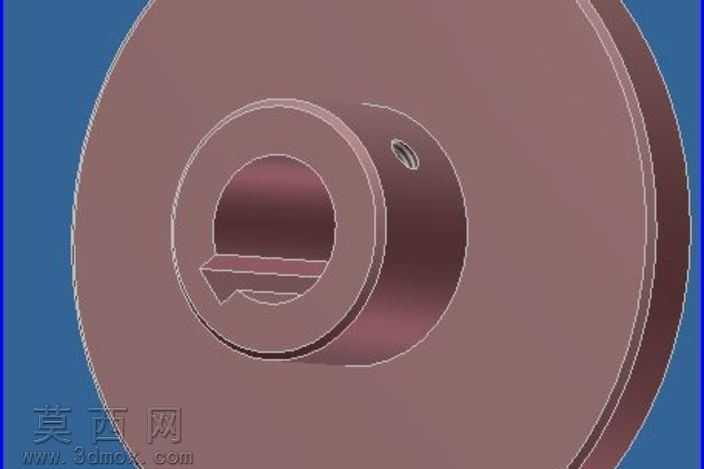

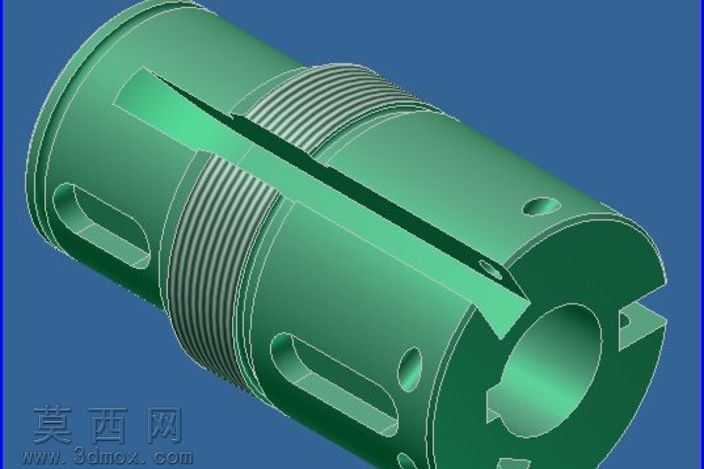

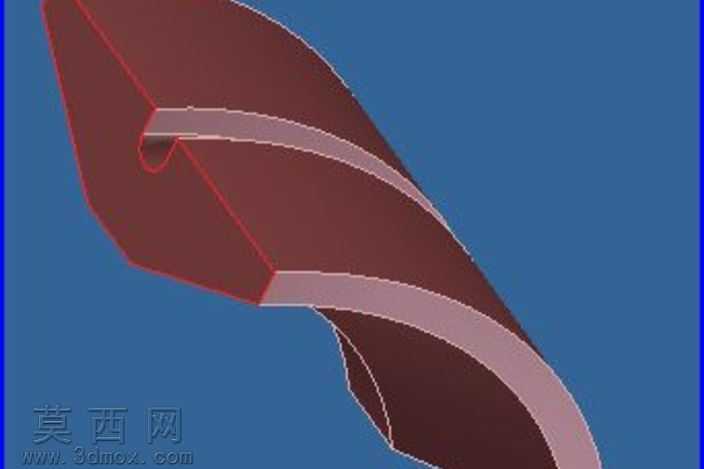

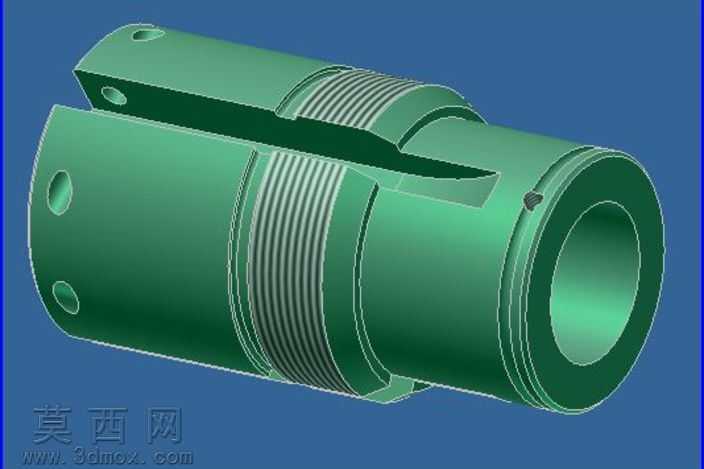

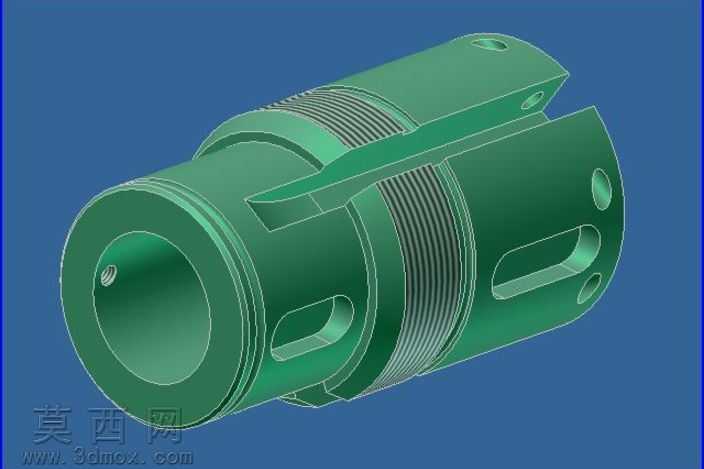

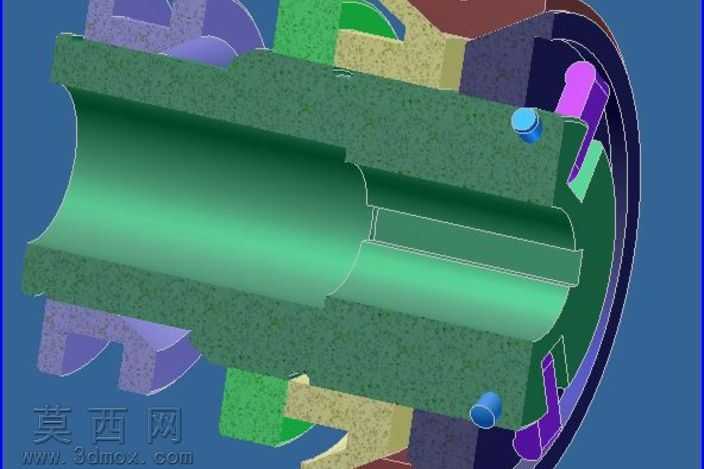

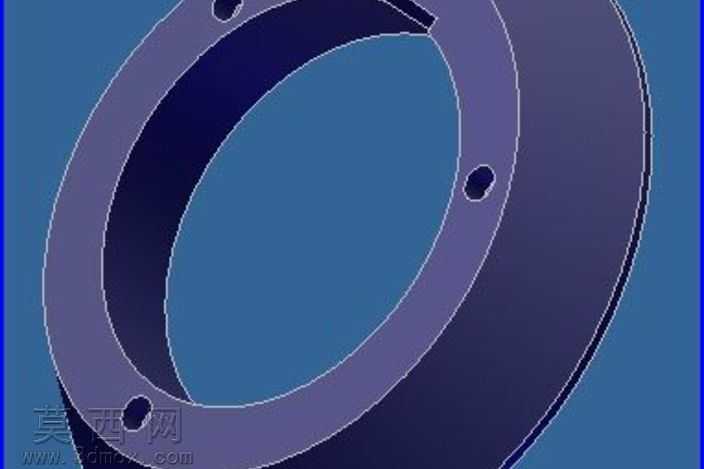

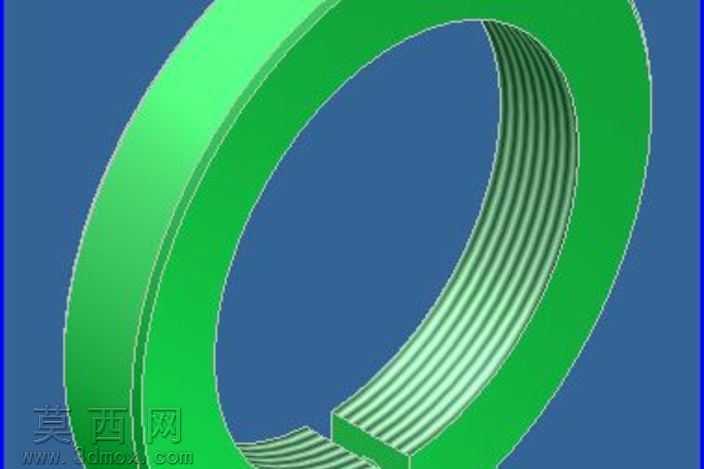

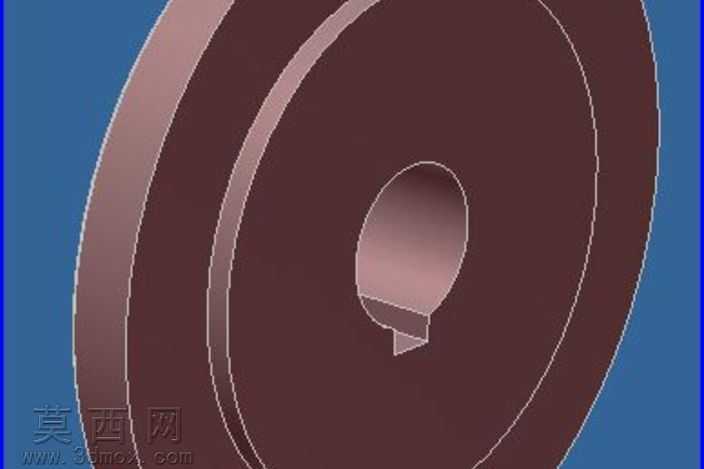

本作品为Conax密封型联轴器的三维结构设计，建模过程严格遵循机械传动连接件的设计规范，首先通过对轴系传动的同轴度补偿、动密封防护、扭矩传递需求进行拆解，确定了联轴器的整体分层嵌套结构。建模阶段先完成核心连接基体的草图绘制，精准标定各段轴孔的配合公差、密封槽的安装尺寸、锁紧组件的定位基准，通过拉伸、旋转、阵列等基础特征完成主体框架搭建，再逐一构建内置的弹性补偿元件、周向均布的锁紧卡块、轴向密封组件、定位销钉等细分零件，所有零件的配合面均按照机械装配要求设置了合理的间隙与公差带，保证虚拟装配时无干涉、装配逻辑符合实际生产工艺。结构设计上采用了轴向与周向双重定位的布局，剖视图可见的多层环形密封结构可实现传动过程中的介质阻隔，适配有防尘、防泄漏需求的传动场景；周向均匀分布的锁紧结构可保证扭矩传递的均匀性，避免局部应力集中导致的零件损耗；内置的弹性补偿结构可吸收两连接轴之间的少量径向、角向偏移，降低轴系安装对中难度，提升传动系统的运行稳定性。设计过程中对各受力部件的壁厚、过渡圆角进行了优化，在保证结构强度的前提下控制整体体积与重量，所有连接位置均预留了标准件的安装空间，可直接适配通用规格的紧固件、密封件，无需额外定制非标配件。完成零件建模后按照实际装配顺序进行了整机虚拟装配，通过干涉检查验证了各组件的运动空间，对密封组件的压缩量、锁紧件的行程进行了参数校核，确保结构可实现预期的连接、密封、补偿功能，最终输出的工程视图完整呈现了全剖主视图、A-A端面剖视图、B-B局部剖视图等关键视角，清晰展示了内部各零件的装配关系与尺寸基准，可直接用于后续的生产加工指导、装配工艺编制，也可作为传动系统设计的参考组件直接调用。
